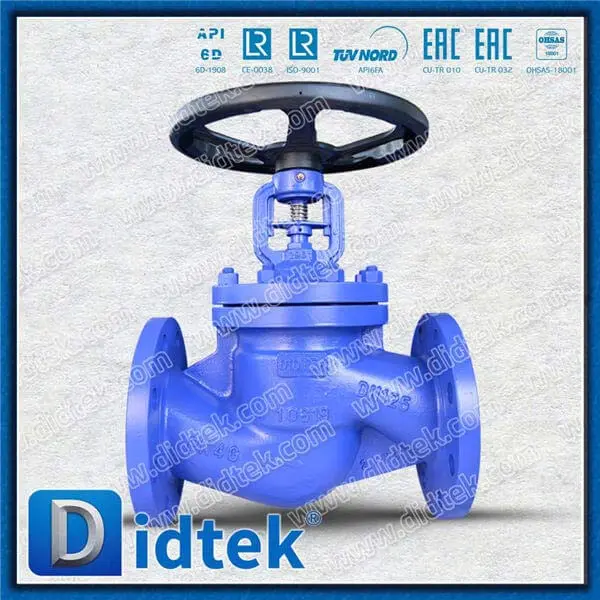

Válvula de fole WCB de aço fundido: benefícios de vazamento zero para serviço de vapor

Em sistemas de vapor industriais pesados, as emissões fugitivas e os vazamentos nas hastes não são apenas problemas de manutenção. Eles representam perdas diretas de energia, riscos à segurança e graves falhas de conformidade. A gaxeta convencional requer ajuste contínuo para manter a integridade. Por outro lado, o design da vedação com fole oferece uma barreira hermética altamente confiável. Este guia avalia a viabilidade técnica de atualizar sua infraestrutura Steam. Detalhamos as especificações de materiais WCB, mecânica de vedação avançada e eficiência operacional para os tomadores de decisão da planta. Você aprenderá como selecionar e implementar corretamente esses projetos robustos. Na engenharia industrial, “vazamento zero” refere-se à estrita conformidade regulatória. Estruturas como ISO 15848-1 ou API 598 exigem vazamentos indetectáveis ​​sob parâmetros de teste especificados. Eles não implicam impossibilidade física infinita. Compreender esta distinção crítica ajuda a especificar o equipamento certo. A atualização dos seus sistemas garante um gerenciamento de vapor mais seguro e altamente eficiente em todas as suas instalações.

Principais conclusões

• Eliminação de Emissões Fugitivas: Os foles metálicos substituem o empanque de vedação tradicional como barreira primária, reduzindo drasticamente a perda de vapor e os intervalos de manutenção.

• Superioridade do material: O aço fundido ASTM A216 WCB fornece a resistência à tração e ao choque térmico necessárias para vapor saturado e superaquecido de alta pressão.

• Segurança de vedação dupla: As válvulas de fole de nível industrial apresentam uma gaxeta de grafite de backup para garantir a integridade do sistema mesmo em caso de fadiga do fole.

O caso de negócios para uma válvula de vazamento zero em aplicações Steam

Um pequeno vazamento de vapor a 100 psi desperdiça enormes quantidades de energia. O consumo de combustível da caldeira aumenta dramaticamente quando o vapor escapa. Você deve avaliar os custos operacionais ocultos dos vazamentos convencionais. O vapor que escapa exige mais água de reposição da caldeira continuamente. As instalações gastam um capital significativo tratando essa água de reposição extra. Os tratamentos químicos para água de alimentação de caldeiras representam uma enorme despesa operacional. Uma válvula de vazamento zero interrompe imediatamente esse dreno invisível nos recursos da planta.

Agências como a OSHA e a EPA monitoram de perto as emissões fugitivas. Equivalentes regionais em todo o mundo impõem limites rigorosos às emissões industriais. A segurança do trabalhador depende muito do controle da exposição ao vapor em alta temperatura. As liberações de vapor não planejadas causam graves riscos de queimadura instantaneamente. Eles também criam níveis de ruído perigosos no chão da fábrica. A atualização da sua infraestrutura aborda diretamente esses requisitos de segurança e conformidade. Você evita multas pesadas modernizando sua estratégia de isolamento.

Uma atualização bem-sucedida deve atender com precisão a critérios operacionais específicos. Você deseja reduções mensuráveis ​​no consumo de energia imediatamente. Sua equipe deve gastar menos tempo realizando manutenção reativa. As equipes de manutenção muitas vezes perdem horas apertando as gaxetas convencionais. A implementação de uma solução moderna visa estes objetivos operacionais específicos:

• Minimize o volume do tratamento de água de maquiagem de forma eficaz.

• Reduza o consumo contínuo de combustível da caldeira em toda a instalação.

• Elimine totalmente o trabalho semanal de ajuste de embalagem.

• Mantenha perfeitamente as dimensões face a face da tubulação existente.

A integração dessas atualizações não requer modificações extensas no pipeline. Eles caem diretamente nas áreas de tubulação industrial padrão sem problemas.

Decodificando o material: Por que WCB em uma válvula globo de aço fundido?

Os engenheiros especificam amplamente ASTM A216 WCB para aplicações de vapor. WCB significa Aço carbono fundido soldável de grau B. Este material oferece excelentes propriedades mecânicas para a indústria pesada. Possui um teor de carbono controlado que suporta soldabilidade confiável. A resistência ao escoamento lida facilmente com tensões mecânicas flutuantes com segurança. ASTM A216 WCB fornece um equilíbrio ideal entre desempenho e disponibilidade. Você evita os custos extremos associados aos aços exóticos de alta liga.

Os padrões industriais exigem uma válvula globo de aço fundido em vez de ferro fundido para vapor. O ferro fundido apresenta extrema fragilidade sob estresse físico. Os sistemas de vapor saturado frequentemente sofrem mudanças repentinas de temperatura. O choque térmico pode quebrar facilmente componentes de ferro fundido instantaneamente. Falhas catastróficas liberam grandes quantidades de vapor nas instalações. Os eventos de golpe de aríete também destroem rapidamente corpos frágeis de ferro fundido. O aço fundido flexiona e absorve essas cargas dinâmicas extremas com segurança.

Os componentes WCB mantêm a integridade estrutural em temperaturas elevadas. A janela de operação segura normalmente se estende até 425°C (797°F). Este limite de temperatura cobre perfeitamente a maioria dos coletores de vapor industriais. O vapor saturado e superaquecido de alta pressão requer esta linha de base robusta. Você estabelece uma base altamente segura padronizando materiais WCB.

Tabela 1: Comparação de materiais para coletores Steam

Mecânica de vedação: válvula de vedação de fole vs. válvula globo convencional

O empacotamento dinâmico tradicional da haste depende muito da compressão mecânica. Um seguidor de gaxeta esmaga fisicamente o material de vedação ao redor da haste. À medida que a haste gira para cima e para baixo, o atrito ocorre continuamente. Esse atrito desgasta constantemente os anéis de grafite ou Teflon. O desgaste inevitavelmente cria um caminho de vazamento microscópico ao longo do tempo. As equipes de manutenção devem apertar continuamente a porca da gaxeta manualmente. Eventualmente, o material de embalagem perde toda a elasticidade e falha completamente.

A válvula de vedação abaixo elimina totalmente essa vedação dinâmica baseada em fricção. Os fabricantes utilizam foles metálicos hidroformados ou soldados dentro do capô. Esses foles geralmente consistem em aço inoxidável 304, 316 ou Hastelloy. Eles se expandem e comprimem exatamente como um acordeão musical. A extremidade inferior é soldada diretamente à haste da válvula. A extremidade superior é soldada com segurança ao castelo interno. Isto cria uma barreira metálica contínua e ininterrupta de forma confiável. O fluido nunca entra em contato com o ambiente externo da planta.

Engenheiros respeitáveis ​​sempre especificam uma arquitetura interna de “selo duplo”. O fole metálico serve como vedação hermética primária. No entanto, os componentes mecânicos podem eventualmente sucumbir à fadiga do ciclo. Portanto, o projeto inclui gaxeta padrão da haste acima do elemento de fole. Esta gaxeta de grafite atua como uma medida de contenção secundária e à prova de falhas. Se o fole se romper, a gaxeta de reserva evita rupturas catastróficas repentinas. Os operadores raramente precisam interagir manualmente com essa embalagem de backup. Permanece completamente passivo durante operações normais e saudáveis ​​da planta. Seu pessoal permanece completamente seguro durante uma falha interna inesperada.

Critérios de avaliação para especificação de uma válvula globo com fole de aço fundido

A escolha da correta válvula globo com fole de aço fundido requer uma avaliação técnica cuidadosa. Você deve avaliar minuciosamente vários parâmetros críticos do projeto. A especificação adequada evita falhas prematuras e garante vida útil operacional máxima.

1. Projeto e camada do fole: Avalie cuidadosamente a construção do fole de camada única versus de camada múltipla. Os designs de múltiplas camadas empilham várias camadas metálicas finas. Esta construção empilhada absorve muito melhor as vibrações mecânicas. As unidades multicamadas oferecem uma resistência à pressão significativamente maior em geral. Eles também proporcionam inerentemente um ciclo de vida em fadiga muito mais longo.

2. Expectativas de vida útil do ciclo: Examine cuidadosamente as reivindicações do fabricante em relação aos limites de fadiga. Uma unidade de alta qualidade deve garantir um ciclo de vida operacional específico. Procure garantias que cubram 5.000 a 10.000 ciclos antes da fadiga. Sempre solicite dados de testes empíricos que respaldem essas afirmações específicas.

3. Características de fluxo: determine a função operacional exata em seu sistema. Sua aplicação requer controle preciso de otimização? Nesse caso, especifique um projeto de plugue parabólico especializado. Você só precisa de isolamento básico de fluido liga/desliga? Um plugue de disco plano ou cônico funciona perfeitamente para isolamento.

4. Conexões finais e padrões: Garanta total compatibilidade com a tubulação existente da infraestrutura da planta. Verifique os revestimentos de flange necessários antes de encomendar equipamento. As conexões flangeadas RF ou RTJ devem atender com precisão aos padrões ASME B16.5. As instalações europeias podem exigir dimensões específicas do padrão DIN. As extremidades soldadas oferecem uma conexão de tubulação permanentemente livre de vazamentos.

Você deve combinar o design do tampão interno com a velocidade do fluido. O vapor de alta velocidade degrada formatos inadequados de plugues com extrema rapidez. A especificação cuidadosa evita desgaste interno prematuro e problemas violentos de vibração. Dispositivos anti-rotação evitam que a haste torça o delicado fole. A tensão de torção destrói uma unidade de fole quase instantaneamente. Projetos de qualidade utilizam exclusivamente um mecanismo de haste ascendente e não giratório.

Riscos de implementação e realidades de manutenção para uma válvula de fole WCB

A instalação adequada garante a longevidade do seu investimento mecânico. As válvulas globo são dispositivos inerentemente direcionais por design. Você deve instalar uma válvula de fole WCB prestando muita atenção à direção do fluxo. O fluido normalmente deve entrar diretamente sob o disco interno. Esta orientação específica protege eficazmente o delicado elemento do fole. O impacto direto do fluido em alta velocidade no fole causa vibração destrutiva. Acelera a fadiga do metal e leva à ruptura prematura.

O golpe de aríete representa uma enorme ameaça à integridade do fole. Picos de pressão rápidos esmagam as finas camadas metálicas instantaneamente. Você deve implementar protocolos excelentes de purgadores de vapor imediatamente. A drenagem adequada da tubulação a montante da unidade é estritamente inegociável. A acumulação de condensado provoca choques hidráulicos violentos quando as válvulas de vapor se abrem. Instale pernas de gotejamento e armadilhas termodinâmicas à frente de todos os pontos de isolamento. O vapor úmido transporta constantemente gotas de água em alta velocidade pela tubulação. Essas gotículas pesadas bombardeiam as finas camadas metálicas como projéteis abrasivos. A drenagem adequada garante que apenas o vapor seco passe pelo corpo da válvula.

Navegar no processo de aquisição requer uma lógica de seleção restrita totalmente precisa. Aconselhamos fortemente os compradores a evitar fabricantes genéricos de custo ultrabaixo. A metalurgia barata compromete completamente todo o conceito de vedação hermética. Você deve sempre solicitar Relatórios de Teste de Materiais (MTRs) abrangentes. Exija certificações autênticas de teste de vazamento de hélio antes da aceitação final. Revise minuciosamente os dados do teste de fadiga do fole do fabricante. A aquisição em massa sem essas certificações é um convite ao desastre operacional rapidamente. O rigoroso controle de qualidade garante que você receba um desempenho genuíno com vazamento zero.

Conclusão

A transição para uma válvula de fole de vapor é um investimento na eficiência da planta. Ele eleva notavelmente a segurança das instalações para todo o pessoal da área. Mudamos totalmente a manutenção de um modelo de aperto reativo. Em vez disso, você adota um modelo de ciclo de vida de equipamento previsível e altamente confiável. A vedação hermética elimina definitivamente as perdas de vapor invisíveis de forma eficiente.

Tome medidas imediatas auditando seus coletores de vapor atuais hoje mesmo. Meça com precisão as taxas de vazamento existentes em seus pontos de isolamento convencionais. Identifique as zonas de vazamento mais problemáticas no layout de sua instalação. Consulte um fabricante experiente de válvulas para obter orientação técnica detalhada rapidamente. As atualizações proativas da infraestrutura protegem tanto o seu pessoal quanto o nosso ambiente compartilhado.

Perguntas frequentes

P: O que significa WCB na fabricação de válvulas?

R: WCB significa ASTM A216 Grau WCB. É um aço carbono padrão adequado para serviços em alta temperatura e alta pressão. O "W" indica Soldável, "C" significa Fundido e "B" denota o tipo específico do material. Ele serve como material de base padrão para aplicações de vapor industrial em todo o mundo.

P: Uma válvula de vedação de fole pode falhar e o que acontece se isso acontecer?

R: Sim, o fole metálico pode falhar devido à fadiga do ciclo ou golpe de aríete severo. No entanto, as versões industriais apresentam uma arquitetura de vedação dupla. Uma gaxeta secundária de grafite fica ativamente acima do fole. Esta gaxeta de reserva contém imediatamente o fluido, evitando rupturas catastróficas ou vazamentos perigosos repentinos.

P: Como os custos de aquisição se comparam entre válvulas de fole e válvulas convencionais?

R: Essas unidades avançadas normalmente exigem um prêmio inicial de 1,5x a 2x em comparação com designs de embalagem convencionais. Este custo inicial de aquisição mais elevado reflete os complexos componentes metálicos hidroformados. No entanto, eles oferecem imenso valor operacional, eliminando completamente o dispendioso desperdício de vapor e não exigindo nenhuma mão de obra de manutenção de rotina.

P: As válvulas de fole são adequadas para estrangular vapor?

R: As válvulas globo padrão lidam com o estrangulamento excepcionalmente bem. No entanto, o estrangulamento intenso e contínuo pode causar vibrações internas severas. Esta vibração pode fatigar prematuramente os finos foles metálicos. Se você precisar de estrangulamento contínuo, deverá especificar tampões de estrangulamento parabólicos especializados para proteger o fole contra degradação rápida.
