O controle de processos em ambientes de alto risco requer mecanismos à prova de falhas com comprometimento zero e tempo de inatividade mínimo absoluto. Os operadores não podem permitir quedas repentinas de pressão ou vazamentos perigosos. Eles precisam de confiabilidade absoluta quando os sistemas funcionam 24 horas por dia. Contamos com o controle de fluxo industrial para proteger o pessoal. Esses sistemas também evitam falhas ambientais catastróficas. A válvula esférica pneumática de ação simples de entrada superior serve como uma solução de engenharia. Ele protege linhas de processo contínuas e circuitos de segurança críticos. Os engenheiros o especificam fortemente para sistemas de tubulação soldada. Ele fornece desligamento confiável quando a energia da instalação cai repentinamente. Esta configuração combina isolamento rápido de um quarto de volta, segurança automatizada de retorno por mola e acesso estrutural desimpedido. Você descobrirá como sua arquitetura interna garante resposta rápida em emergências. Exploraremos desafios práticos de instalação. Examinaremos requisitos metalúrgicos rigorosos para ambientes de frio extremo. Por fim, forneceremos uma estrutura estratégica de compras para auxiliar suas decisões de engenharia.
Principais conclusões
Operação à prova de falhas: Os atuadores de ação simples utilizam ar comprimido para atuação e molas mecânicas para um retorno confiável e automático a um estado seguro em caso de perda de energia ou de ar.
Manutenção sem desmontagem: O projeto da válvula de entrada superior funciona como uma válvula de manutenção em linha, permitindo a substituição de componentes internos sem remover o corpo da válvula da rede de tubulação.
Preparada para ambientes agressivos: Quando especificada como uma válvula de baixa temperatura LF2 (ASTM A350 LF2), este conjunto resiste de forma confiável a aplicações industriais de temperaturas extremamente baixas até -46°C.
Maior CapEx inicial, menor OpEx: Embora a aquisição seja mais cara do que as alternativas secundárias, a economia do ciclo de vida em mão de obra de manutenção e o tempo de inatividade minimizado justificam o investimento em aplicações críticas.
Análise arquitetônica de uma válvula de esfera pneumática de ação única de entrada superior
A estrutura do corpo da válvula de entrada superior utiliza um complexo corpo fundido ou forjado de peça única. Possui um capô superior fortemente aparafusado. Este layout acomoda acesso interno total. Os técnicos podem alcançar a bola, os assentos e a haste facilmente. Você nunca precisa remover o corpo principal do pipeline primário. Esta rigidez estrutural evita que as forças de flexão da tubulação distorçam a cavidade interna. Os projetos padrão de corpo dividido não possuem essa resistência estrutural inerente.
O atuador pneumático de ação simples fornece a força motriz primária. Normalmente emprega um mecanismo de cremalheira e pinhão ou scotch yoke. Um atuador de cremalheira e pinhão oferece uma curva de torque linear. Ele fornece força consistente durante toda a rotação. Os designs Scotch Yoke funcionam melhor para aplicações de alto torque. Eles fornecem força máxima no início e no final do golpe. Eles são ideais para desencaixar componentes esféricos maciços sob alta pressão.
O sistema opera segundo um princípio estrito de ar para curso e mola para retorno. O ar comprimido enche a câmara interna do atuador. Ele empurra contra a forte tensão mecânica da mola. Esta ação abre ou fecha a linha do processo. A ventilação do ar faz com que as molas se expandam. Eles forçam o dispositivo de volta à sua posição padrão imediatamente. Os operadores configuram isso como Fail-Open ou Fail-Closed. Uma configuração Fail-Closed bloqueia produtos químicos perigosos durante emergências. Uma configuração Fail-Open permite que picos de pressão perigosos sejam liberados com segurança.
O mecanismo esférico de um quarto de volta completa a montagem interna. Ele fornece fechamento hermético contra imensas pressões na tubulação. Os sistemas atingem facilmente taxas de vazamento Classe V ou VI. Você obtém os tempos de resposta rápidos característicos de uma para serviço pesado válvula de esfera pneumática . Ele isola o fluxo perigoso em apenas milissegundos.
A vantagem operacional: implantação de uma válvula de manutenção em linha
Problema comercial: Cortar válvulas soldadas de uma tubulação causa perda de receita inaceitável. A manutenção padrão requer drenagem de linhas e retificação física de soldas. O fechamento de uma seção inteira da fábrica para a substituição rotineira de assentos interrompe gravemente os cronogramas de produção. As instalações perdem milhares de dólares durante essas interrupções prolongadas e complicadas. As válvulas flangeadas são aparafusadas na tubulação, mas introduzem possíveis caminhos de vazamento. As linhas de produtos químicos tóxicos exigem juntas soldadas para evitar desastres ambientais.
A solução: A geometria específica da válvula elimina completamente essas extrações dispendiosas. As configurações de entrada superior permitem que os técnicos desatarraxem o capô facilmente. Você pode puxar o munhão interno ou o cartucho de esfera flutuante verticalmente. O revestimento externo permanece permanentemente soldado ao tubo. Funciona perfeitamente como uma válvula de manutenção em linha . Uma pequena equipe pode substituir assentos e vedações em horas, em vez de dias.
Realidades e riscos de implementação (experiência):
As implantações no mundo real exigem um planejamento logístico cuidadoso. Você deve avaliar o espaço físico ao redor da rede de tubulação.
Espaço livre superior: O layout da planta deve levar em conta um espaço vertical substancial. Você precisa de espaço para içar o conjunto do castelo, da esfera e do atuador com segurança. Racks de tubulação suspensos geralmente restringem esse movimento ascendente.
Limitações de peso: Diâmetros grandes exigem levantamento pesado. O cartucho interno geralmente pesa centenas de quilos. O equipamento de elevação é obrigatório para uma extração segura. Você deve considerar o acesso permanente ao guindaste em seu protocolo de manutenção de rotina.
Remontagem de precisão: É fundamental apertar os parafusos da tampa de acordo com as especificações exatas do OEM. A tensão adequada evita emissões fugitivas durante a operação. As refinarias enfrentam pesadas multas por vazamento de compostos orgânicos voláteis. Recomendamos seguir rigorosamente os guias de calibração. Aparafusamentos irregulares causarão vazamentos perigosos no flange.
Confiabilidade à prova de falhas: especificando a válvula esfera de ação única
As considerações do Nível de Integridade de Segurança (SIL) determinam rigorosamente as escolhas dos componentes. As instalações visam classificações SIL 2 ou SIL 3 para loops críticos. Os circuitos de desligamento de emergência crítico (ESD) exigem atuadores de retorno por mola. Eles superam drasticamente as alternativas de dupla ação durante falhas inesperadas de energia. Uma válvula esfera de ação única depende inteiramente da energia mecânica armazenada. Não necessita de energia elétrica externa ou ar de instrumento para fechar com segurança. Este modo de falha previsível aumenta a classificação SIL geral do sistema.
Engenharia de margem de torque (especialização):
Dimensionar o atuador requer cálculos matemáticos precisos. Você não consegue adivinhar a força necessária. Dimensionar significa calcular o torque da “extremidade pneumática” com precisão. Esta força supera o atrito inicial. Você também deve calcular o torque da “extremidade da mola”. Garante um assentamento adequado contra a pressão diferencial máxima. Os engenheiros normalmente aplicam um fator de segurança de 25% a 30% para levar em conta variáveis imprevistas.
Risco conhecido: A fadiga da mola eventualmente degrada os tempos de resposta à prova de falhas. As molas mecânicas perdem tensão após milhares de ciclos. A contaminação do fornecimento de ar pneumático introduz umidade e partículas. O ar úmido enferruja rapidamente as paredes internas do cilindro. Reguladores e filtros são acessórios inegociáveis. Eles protegem os delicados cilindros internos contra detritos destrutivos.
Análise de Fase de Torque do Atuador
| Desafio de engenharia de | função primária | de fonte de energia | de fase de torque |
| Separação da extremidade aérea | Fornecimento de ar comprimido | Desencaixando a bola de uma posição estática | Superando o alto atrito estático e a pressão da mídia |
| Funcionamento no final do ar | Fornecimento de ar comprimido | Movendo a bola no meio do golpe | Mantendo um movimento suave e contínuo de um quarto de volta |
| Separação no final da primavera | Molas Mecânicas | Iniciando o curso de retorno após perda de ar | Superando a resistência ao fluxo dinâmico na linha |
| Assentos no final da primavera | Molas Mecânicas | Conduzindo a válvula para um estado estanque e à prova de falhas | Manter força final suficiente para vedar contra pressão |

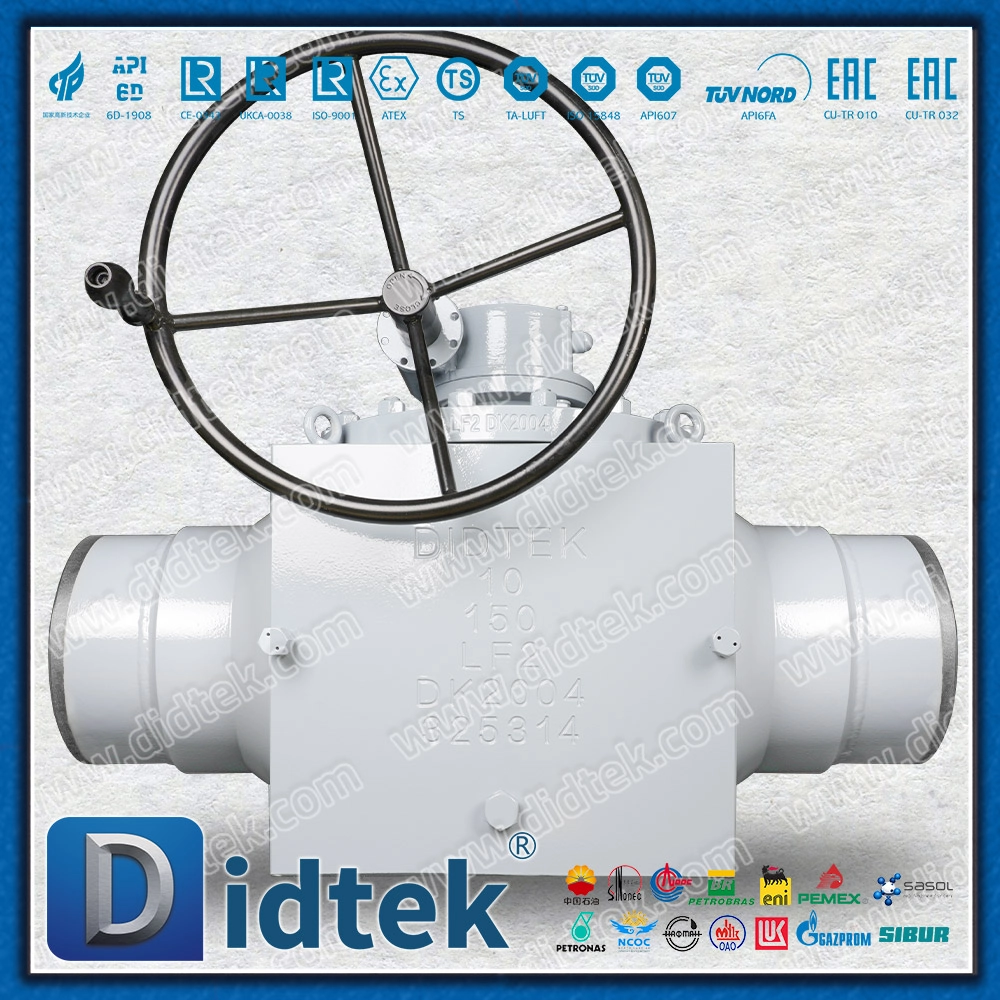

Seleção de material: quando especificar uma válvula LF2 de baixa temperatura
Os requisitos metalúrgicos determinam a segurança em ambientes de processamento extremos. O aço carbono padrão torna-se perigosamente frágil em temperaturas abaixo de zero. Ele se quebra sob estresse mecânico normal. ASTM A350 LF2 é o padrão obrigatório da indústria. Este aço carbono de baixa temperatura (LTCS) requer testes de impacto rigorosos. Os técnicos usam o teste Charpy V-notch a -46°C. Um pêndulo pesado atinge uma amostra de metal entalhada. Os engenheiros medem a energia absorvida durante a fratura. O material LF2 absorve energia suficiente a -46°C. A especificação de uma válvula LF2 de baixa temperatura garante a integridade estrutural e evita fraturas frágeis catastróficas.
Lentes de aplicação (autoridade):
Muitas indústrias globais exigem esta metalurgia específica para manter operações seguras.
O processamento de gás midstream depende fortemente deste material resistente. A expansão dos gases causa um rápido resfriamento localizado dentro da tubulação.
Os trens de liquefação de GNL exigem continuamente tolerância extrema ao frio. O gás natural líquido flui em temperaturas criogênicas.
As refinarias de clima frio especificam o LF2 para lidar com climas gelados. As instalações do Norte enfrentam constantemente condições brutais de inverno.
Verificação de conformidade: Certifique-se de que os componentes elastoméricos correspondam ao metal circundante. As sedes, os O-rings e as vedações do atuador devem ter classificações iguais de baixa temperatura. A borracha padrão endurece no frio. Perde totalmente a elasticidade. Isto causa vazamento perigoso no bypass ou falha total de atuação. Sempre verificamos os materiais de vedação antes da instalação. Os assentos poliméricos suportam o frio extremo de forma confiável.
Estrutura de Decisão: Avaliação e Seleção para Aquisições
Você precisa de critérios claros ao selecionar componentes de controle de fluxo. Os engenheiros devem pesar os custos iniciais em relação à longevidade operacional.
Entrada superior vs. entrada lateral (corpo dividido):
Selecione uma válvula de entrada superior somente sob condições específicas. Use-o quando a unidade estiver soldada com segurança no lugar. As conexões de solda de topo e de encaixe tornam impossível a remoção padrão. Escolha este projeto quando os custos de drenagem da linha excederem o prêmio da válvula. As válvulas de entrada lateral flangeadas padrão funcionam melhor para linhas de serviços públicos de fácil acesso.
Ação Simples vs. Ação Dupla:
Selecione mecanismos de ação simples se os códigos de segurança exigirem uma posição definitiva à prova de falhas. Normas como API 6D e IEC 61508 geralmente exigem ações de retorno por mola. Os atuadores de dupla ação não possuem proteção mecânica contra falhas. Eles permanecem na última posição se o ar comprimido falhar. Você não pode usá-los em loops ESD críticos.
Critérios de avaliação de fornecedores (confiabilidade):
Faça com que seus fornecedores sigam rigorosos padrões de engenharia antes de comprar.
Exija gráficos transparentes de dimensionamento de atuadores. Eles devem levar em conta o atrito do material da sede em temperaturas operacionais mínimas. As temperaturas frias aumentam significativamente os requisitos de torque.
Verifique as certificações de segurança contra incêndio API 607 ou API 6FA. Você precisa de certificados para o pacote automatizado completo. A certificação da válvula de haste nua não é suficiente. O fogo destrói rapidamente as vedações moles.
Solicite desenhos dimensionais detalhados com antecedência. Você precisa de medições precisas de folga superior para seus engenheiros estruturais.
Ação da próxima etapa: Consulte imediatamente os engenheiros de aplicação. Calcule quedas de pressão diferencial precisas. Determine os fatores de segurança do seu atuador antes de solicitar um orçamento. Eles o ajudarão a finalizar as dimensões do atuador com precisão.
Conclusão
A válvula esférica pneumática de ação simples de entrada superior serve como um ativo altamente especializado. Os engenheiros o projetam para longevidade e segurança em ambientes inflexíveis. Ele suporta demandas operacionais severas de forma consistente. O dimensionamento inicial e o planejamento dimensional exigem um foco rigoroso de engenharia. Você deve calcular o torque e a folga vertical perfeitamente. No entanto, o retorno a longo prazo na eficiência da manutenção é incomparável. Você elimina completamente o dispendioso corte de tubulações. A segurança do processo atinge novos patamares com uma mecânica confiável de retorno por mola.
Siga as seguintes etapas para otimizar seus sistemas de controle de fluidos:
Audite suas seções atuais de tubulações soldadas em busca de gargalos graves de manutenção.
Envie seus parâmetros exatos de processo para fornecedores especializados.
Identifique o estado estrito à prova de falhas necessário para seus loops de desligamento de emergência.
Solicite dimensionamento preciso de válvulas e especificações de materiais com base em seu ambiente operacional.
Perguntas frequentes
P: Uma válvula de esfera pneumática de dupla ação pode ser convertida em uma de simples ação?
R: Sim, muitos atuadores pneumáticos modulares permitem a instalação de cartuchos de mola em campo, embora a saída de torque seja significativamente reduzida, exigindo recalibração do fator de segurança.
P: Por que a entrada superior é mais cara do que uma válvula de esfera padrão de duas peças?
R: As válvulas de entrada superior exigem um corpo complexo fundido ou forjado de peça única, mecanismos de retenção internos especializados para manter as sedes sob pressão e tolerâncias de usinagem mais rigorosas.
P: Qual é a posição de falha padrão para uma válvula esfera de ação única?
R: Depende do design do processo. 'Fail-Closed' (FC) é comum para isolar meios perigosos, enquanto 'Fail-Open' (FO) é usado para linhas de resfriamento ou sistemas de alívio de pressão.
