Especificar uma válvula de isolamento de tubulação para aplicações de alta pressão acarreta enormes riscos. Instalações midstream modernas lidam com meios voláteis sob estresse mecânico extremo. Uma queda repentina de pressão requer intervenção mecânica imediata. Você não pode confiar na operação manual durante um pico crítico de fluxo. A automação desses sistemas pesados exige uma avaliação técnica rigorosa. Os engenheiros da planta devem equilibrar a velocidade de atuação, a confiabilidade à prova de falhas e as restrições de infraestrutura. A escolha da automação certa introduz compensações complexas de engenharia. Você deve levar em conta os riscos ambientais e a disponibilidade de serviços públicos. Uma incompatibilidade aqui compromete todo o protocolo de segurança da sua instalação.
Exploraremos as diferenças críticas de desempenho entre métodos pneumáticos e motorizados. Iremos além da dinâmica de fluidos básica. Você descobrirá como os recursos de resposta a emergências determinam suas especificações finais. Você aprenderá como integrar essas unidades às suas redes de diagnóstico existentes. Você também compreenderá as severas limitações dos backups de energia. Isso garante que o mecanismo escolhido esteja perfeitamente alinhado com as exigências do setor. Este guia fornece a clareza técnica necessária para decisões de tubulações mais seguras e altamente confiáveis.
Principais conclusões
Velocidade versus precisão: os atuadores pneumáticos oferecem velocidades de desligamento de emergência de milissegundos a segundos; os atuadores elétricos fornecem controle de modulação superior e integração de dados SCADA.
Confiabilidade à prova de falhas: O retorno mecânico por mola em sistemas pneumáticos continua sendo o padrão da indústria para segurança à prova de falhas, enquanto os elétricos requerem baterias reserva ou supercapacitores.
Restrições de infraestrutura: Uma válvula esférica munhão pneumática requer um suprimento de ar de instrumento limpo e seco, enquanto uma válvula esférica com atuador elétrico depende de energia de rede estável e certificações específicas para áreas perigosas.
Realidades de custos: A Pneumatic oferece custos iniciais de válvula mais baixos, mas custos de infraestrutura mais elevados no nível da instalação (compressores). A eletricidade tem custos unitários iniciais mais elevados, mas menores despesas de manutenção a longo prazo.
Engenharia de base: a montagem do munhão encontra a atuação
A engenharia de dutos depende muito da integridade estrutural. Uma válvula de esfera montada em munhão serve como base indiscutível para isolamento de alta pressão. Esses designs ancoram a bola fisicamente na parte superior e inferior. Esta ancoragem evita que a esfera se desloque a jusante sob forte pressão diferencial. Projetos flutuantes pressionam a esfera diretamente no assento a jusante. Isso cria um atrito imenso. Os suportes do munhão absorvem esse impulso hidráulico mecanicamente. Eles reduzem significativamente o torque operacional. Isso os torna ideais para automação em larga escala.
Depois de selecionar o corpo central, você deve escolher uma abordagem de atuação. A indústria depende de duas metodologias principais para gerar força mecânica.
Automação pneumática: Uma válvula atuadora pneumática converte ar comprimido em torque rotacional. Os engenheiros normalmente usam mecanismos de cremalheira e pinhão para tamanhos menores. Eles usam mecanismos robustos de scotch yoke para grandes diâmetros de tubulações.

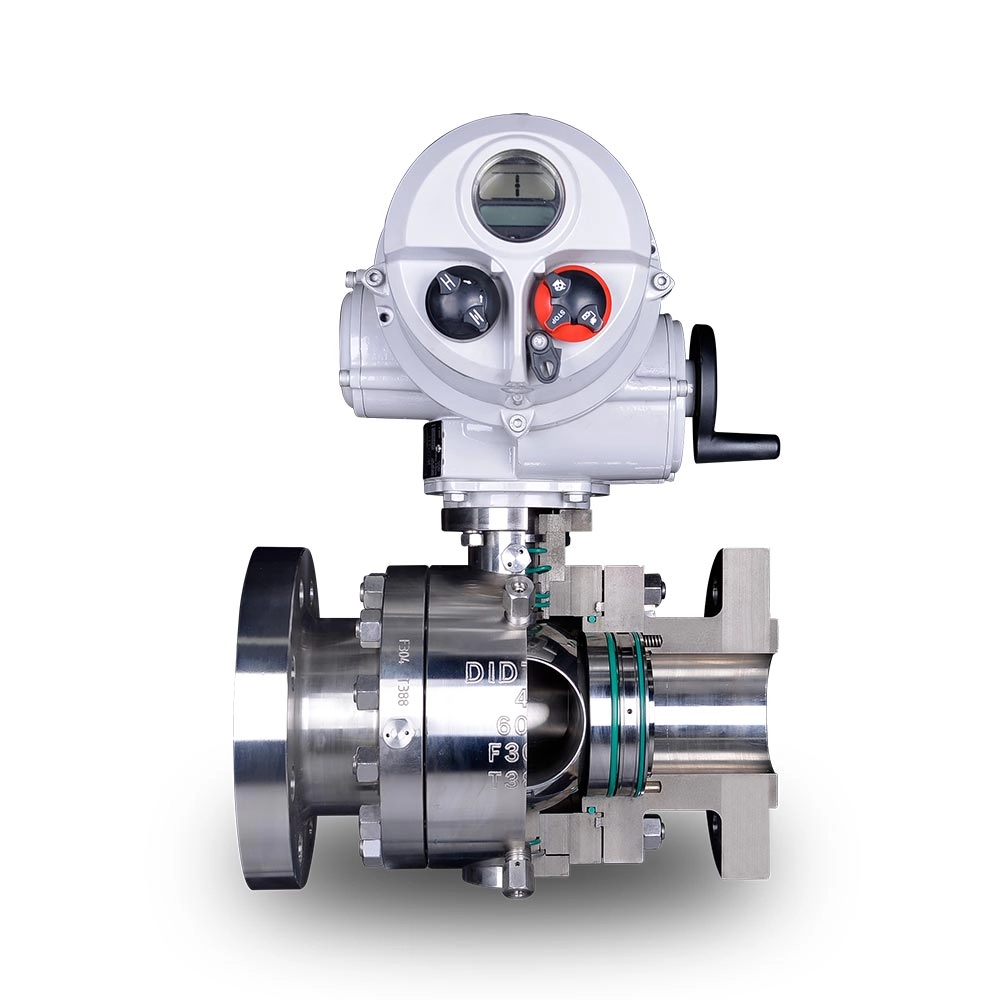

Automação motorizada: Os atuadores elétricos usam um motor elétrico emparelhado com uma caixa de engrenagens para serviço pesado. Eles extraem corrente da grade para girar a haste da válvula gradualmente.
A realidade das aquisições permanece simples. O corpo metálico central da válvula é idêntico em ambos os cenários. Sua decisão depende inteiramente da infraestrutura disponível do site. Você deve avaliar suas demandas específicas de ciclo de trabalho. Você também deve alinhar o atuador com os requisitos do Nível de Integridade de Segurança (SIL). Um corpo de válvula impecável não significa nada se o atuador falhar durante uma crise.
Desempenho frente a frente e velocidade de resposta
A velocidade da automação define a segurança do pipeline. Uma resposta rápida evita derramamentos catastróficos. Uma resposta lenta é um convite ao desastre ambiental. Devemos examinar como estes sistemas funcionam sob pressão extrema.
Uma válvula de esfera pneumática domina as aplicações de desligamento de emergência (ESD). Ele oferece uma enorme vantagem de velocidade bruta. Os sistemas pneumáticos utilizam válvulas de exaustão rápida. Eles despejam ar comprimido instantaneamente. Isso permite tempos de fechamento rápido, muitas vezes medindo menos de um segundo. Você precisa dessa velocidade incrível para isolar imediatamente seções de tubos rompidas.
Devemos contrastar isso com as opções motorizadas. Uma válvula de esfera com atuador elétrico depende de relações de transmissão internas. É estritamente limitado pelas RPM do motor. Fechar eletronicamente uma válvula de grande diâmetro leva vários segundos ou até minutos. No entanto, esta velocidade mais lenta proporciona uma vantagem distinta. A operação elétrica é excepcionalmente suave. Praticamente elimina o risco de choques na linha de 'golpe de aríete'. Fechamentos repentinos geralmente danificam a instrumentação a jusante. Os sistemas elétricos protegem segmentos frágeis de tubulações contra picos cinéticos.
As capacidades de modulação também diferem drasticamente. Os posicionadores pneumáticos sofrem de limitações inerentes. Eles experimentam histerese durante microajustes. Eles também consomem ar continuamente durante a operação. Os atuadores elétricos são excelentes em modulação contínua. Eles lidam com balanceamento de fluxo de pipeline complexo sem esforço. Eles toleram ciclos de trabalho de 100% sem paralisação ou superaquecimento.
Métrica de Desempenho
Atuação Pneumática
Atuação Elétrica
Tempo de desligamento de emergência
<1 segundo (potencial de milissegundos)
10 a 60+ segundos (dependendo do equipamento)
Precisão de modulação
Moderado (suscetível à histerese)
Excepcionalmente alto (controle digital)
Classificação do ciclo de trabalho
Limitado pela recuperação do suprimento de ar
Até 100% de operação contínua
Risco de golpe de aríete
Alto (se não for umedecido corretamente)
Muito baixo (curso suave e gradual)
Mecanismos à prova de falhas e conformidade com áreas perigosas
O dilema da segurança contra falhas mantém os engenheiros de dutos acordados à noite. O equipamento acabará por perder energia. Você deve garantir que o sistema seja padronizado automaticamente para uma posição segura. Sua escolha de automação determina como você alcança essa certeza.
A engenharia pneumática à prova de falhas é maravilhosamente simples. Ele se baseia em um pesado mecanismo mecânico de retorno por mola. Quando a pressão do ar cai, a mola comprimida é liberada instantaneamente. Ele força a válvula para uma posição predeterminada de falha de abertura ou falha de fechamento. Esta reação é mecanicamente absoluta. Não depende de placas de circuito ou redes de backup. Continua sendo o padrão ouro para ambientes de segurança SIL 3.
Projetos elétricos à prova de falhas envolvem soluções alternativas modernas e complexas. Os engenheiros usam embreagens eletromagnéticas combinadas com molas especializadas. Eles também implantam baterias de reserva ou supercapacitores. Esses componentes apresentam riscos de manutenção significativos. As células da bateria degradam-se rapidamente em temperaturas extremas. Uma bateria congelada não pode fechar uma válvula de isolamento crítica.
Os padrões à prova de explosão (ATEX/IECEx) complicam ainda mais suas especificações. Gases inflamáveis cercam constantemente a infraestrutura intermediária.
Segurança inerente: O ar comprimido não gera faíscas. Os sistemas pneumáticos permanecem inerentemente mais seguros em ambientes altamente explosivos.
Gabinetes Pesados: Atuadores elétricos contêm motores de arco. Eles exigem gabinetes à prova de explosão NEMA 7 ou NEMA 9, pesados e caros.
Riscos de fiação: As instalações elétricas exigem conduítes de fiação intrinsecamente seguros. Uma única vedação de fio danificada compromete toda a classificação à prova de explosão.
Erro comum: Nunca especifique um atuador elétrico para uma zona explosiva sem verificar a estabilidade da rede local. Quedas de energia frequentes esgotarão rapidamente as reservas de bateria à prova de falhas.
Manutenção de infraestrutura e realidades do ciclo de vida
Todo sistema de automação exige infraestrutura física específica. Esses requisitos introduzem vulnerabilidades únicas. Você deve auditar as capacidades de sua instalação antes de finalizar a especificação da válvula de isolamento da tubulação .
Os sistemas pneumáticos escondem inúmeras restrições mecânicas. Eles exigem uma garantia absoluta de ar de instrumento limpo e seco. Você deve instalar e manter compressores industriais pesados. Você também deve implementar sistemas de filtragem complexos. Vulnerabilidades afetam extensas redes de ar. As falhas do compressor paralisam instantaneamente toda a rede automatizada. Vazamentos em linhas aéreas desperdiçam silenciosamente grandes quantidades de energia gerada.
Fatores ambientais ameaçam gravemente a tubulação pneumática. A umidade entra inevitavelmente nas linhas de fornecimento de ar. Essa condensação congela rapidamente em ambientes de tubulações abaixo de zero. Uma linha de ar congelada torna o atuador completamente inútil. Você deve instalar secadores de ar ativos para evitar falhas catastróficas no inverno.
As realidades do ciclo de vida elétrico parecem muito diferentes. Os sistemas elétricos modernos oferecem fiação simples “plug-and-play”. Você elimina instalações complexas de tubos de aço inoxidável. Você também elimina o consumo contínuo de energia associado aos enormes compressores de ar. As unidades elétricas só consomem energia significativa durante o seu curso real. Caso contrário, eles ficam adormecidos. Isso cria uma pegada física muito mais enxuta.
Melhores Práticas: Sempre monitore as vedações do alojamento do atuador. As unidades elétricas sofrem se a umidade ultrapassar os anéis de vedação e corroer as placas de controle internas. Implemente um protocolo rigoroso de inspeção anual de selos.
Estrutura de decisão: lista restrita para seu pipeline
A seleção do atuador correto elimina o atrito operacional. Você deve alinhar a tecnologia com suas condições específicas de campo. Estruturamos as seguintes diretrizes de decisão para simplificar suas escolhas de engenharia.
Quando especificar a automação pneumática
Você deve especificar uma válvula de esfera munhão pneumática quando seu local atender a critérios específicos. Ele tem melhor desempenho em ambientes industriais maduros.
Suas instalações já possuem um anel principal de ar de instrumento confiável e de alta capacidade.
A aplicação exige recursos rigorosos de desligamento de emergência com classificação SIL.
Você opera em uma zona altamente combustível onde a minimização da pegada elétrica é legalmente obrigatória.
Você prioriza a certeza do retorno mecânico por mola em vez do diagnóstico digital.
Quando especificar a automação acionada por motor
A tecnologia motorizada prospera em ambientes isolados ou altamente digitalizados. Resolve problemas logísticos distintos.
Você opera estações remotas de transferência intermediária onde operar um compressor industrial é fisicamente inviável.
Seu processo requer balanceamento de controle de fluxo de alta precisão.
Você precisa de integração profunda com redes avançadas de diagnóstico SCADA ou IIoT.
Sua tubulação passa por climas extremamente frios, onde a condensação do ar dos instrumentos apresenta um grave risco de congelamento.
Não force uma tecnologia no ambiente errado. Um sistema pneumático falha em um deserto remoto. Um sistema elétrico luta para corresponder às velocidades de desligamento de emergência em um ambiente volátil de refinaria. Avalie honestamente sua infraestrutura antes de redigir o pedido de compra.
Conclusão
A escolha entre atuação pneumática e elétrica determina sua resiliência operacional. O mecanismo ideal depende estritamente da infraestrutura existente do seu site. Também depende dos seus requisitos exatos de velocidade e dos requisitos de segurança à prova de falhas. Os sistemas pneumáticos proporcionam velocidades de resposta a emergências incomparáveis e certeza mecânica absoluta. Os sistemas motorizados fornecem integração digital superior e prosperam em locais remotos sem serviços de abastecimento de ar.
Seu próximo passo requer ação imediata. Audite hoje mesmo suas redes de energia e capacidades de ar comprimido disponíveis. Documente meticulosamente os extremos de temperatura ambiental. Por fim, consulte uma equipe especializada de engenharia de válvulas. Compartilhe suas condições específicas de fluido e requisitos API 6D. Eles ajudarão você a dimensionar o atuador correto para garantir a segurança da tubulação a longo prazo.
Perguntas frequentes
P: Um atuador elétrico pode corresponder à velocidade de fechamento de um atuador pneumático?
R: Não, os sistemas pneumáticos são inerentemente mais rápidos para isolamento de emergência. Eles despejam ar comprimido instantaneamente através de válvulas de exaustão rápida. Os atuadores elétricos dependem de engrenagens físicas e limitações de RPM do motor. Alguns atuadores elétricos especializados estão diminuindo essa lacuna de velocidade, mas introduzem complexidade e peso de engenharia significativos.
P: O que acontece com uma válvula pneumática de isolamento de tubulação se a planta perder pressão de ar?
R: Baseia-se em um mecanismo mecânico de retorno por mola. Quando a pressão do ar cai, a mola comprimida para serviço pesado é liberada automaticamente. Isso força a válvula para sua posição de segurança designada. Ele falhará na abertura ou no fechamento com base inteiramente em seus requisitos de segurança específicos.
P: As válvulas de esfera munhão elétricas são seguras para produtos de dutos inflamáveis?
R: Sim, eles são completamente seguros se especificados corretamente. Você deve colocar o atuador elétrico em um invólucro à prova de explosão certificado, como NEMA 7 ou NEMA 9. Você também deve aderir estritamente aos padrões de fiação intrinsecamente seguros para evitar que faíscas internas possam inflamar gases perigosos externos.
