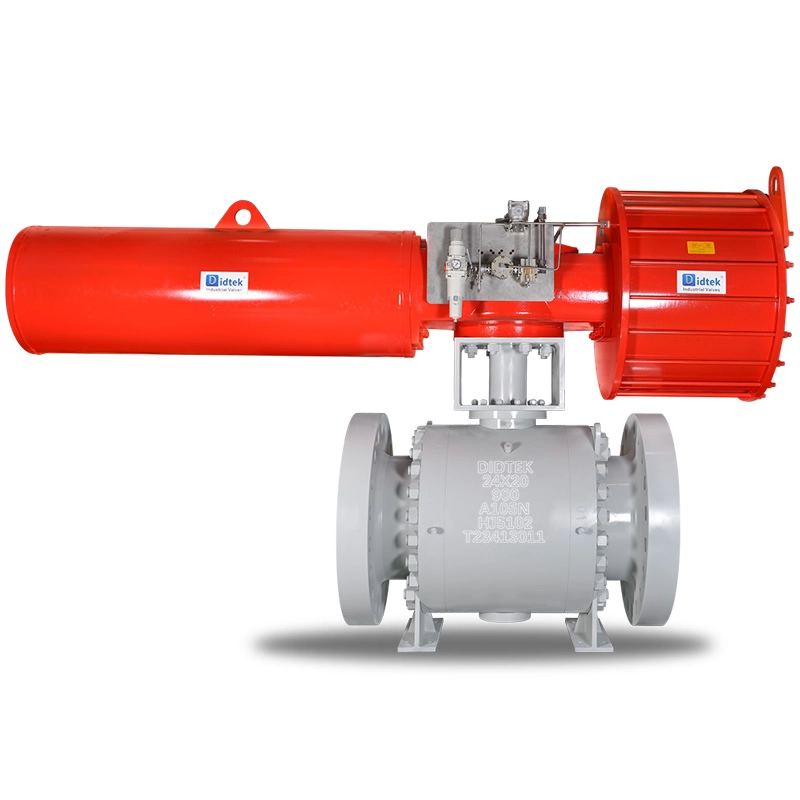

Válvula de esfera munhão motorizada à prova de explosão: guia de seleção

Especificar o controle de fluxo automatizado em ambientes explosivos acarreta enormes riscos operacionais. Instalações que operam em ambientes de Zona 1, Zona 2 ou Classe I Divisão 1/2 enfrentam riscos constantes de ignição. Uma única faísca elétrica interna pode provocar uma falha catastrófica da instalação se gases voláteis cercarem o equipamento. Uma válvula de esfera motorizada à prova de explosão deve conter completamente fontes de ignição internas para evitar que atinjam atmosferas externas. Simultaneamente, a arquitetura mecânica do munhão gerencia com segurança transferências de fluidos de alta pressão e ciclos elevados, sem falhar sob estresse.

Criamos este guia para fornecer aos engenheiros uma estrutura de avaliação técnica precisa. Você aprenderá como selecionar montagens totalmente certificadas e compatíveis com API 6D de maneira eficaz. Cobrimos eficiência de torque, padrões de conformidade, dimensionamento de atuadores e seleção de materiais. Seguindo esta estrutura, você pode selecionar com segurança a solução de controle de fluxo certa. Você protegerá suas instalações sem especificar excessivamente os componentes ou deixar sua tubulação subprotegida.

Principais conclusões

• Os projetos montados em munhões reduzem drasticamente o torque operacional, permitindo atuadores à prova de explosão menores e mais econômicos.

• A validação das certificações ATEX/IECEx ou NEMA 7/9 requer a verificação do corpo da válvula (antiestático/à prova de fogo) e do invólucro do atuador elétrico.

• Os recursos de bloqueio duplo e sangramento (DBB) são padrão em projetos de munhões, proporcionando isolamento verificável crítico em tubulações de áreas perigosas.

• O dimensionamento do atuador deve levar em conta a pressão diferencial máxima (MDP) mais um fator de segurança de 20-30% para evitar a parada do motor em cenários de desligamento de emergência.

Por que especificar uma válvula munhão elétrica em áreas perigosas?

Tubulações industriais lidam com fluidos voláteis sob estresse extremo. As válvulas flutuantes padrão dependem da pressão da linha para empurrar a esfera para a sede a jusante. Isso funciona bem para linhas pequenas. No entanto, os sistemas de alta pressão exigem uma abordagem mecânica diferente. Quando os tamanhos das linhas excedem duas polegadas ou as pressões ultrapassam a Classe 300, um projeto flutuante geralmente falha. O atrito fica muito alto. Você deve especificar uma válvula munhão elétrica . Projetos montados em munhão fixam a bola na parte superior e inferior. Eles absorvem a carga mecânica. Isto evita o esmagamento do assento e garante um desempenho consistente.

A arquitetura de esfera fixa reduz drasticamente o atrito do assento. Menor atrito se traduz diretamente em menor torque operacional. Esta redução de torque é crucial. Evita a sobrecarga do motor do atuador. A parada do motor representa um ponto crítico de falha em qualquer válvula esfera de atuador elétrico . Ao diminuir o requisito de torque, você pode reduzir o tamanho do motor elétrico. Motores menores consomem menos corrente e geram menos calor. Isso torna a conformidade térmica em áreas perigosas muito mais fácil de alcançar.

A segurança na transferência de meios voláteis requer isolamento verificável. As válvulas munhão conseguem isso por meio da mecânica de duplo bloqueio e sangramento (DBB). Os assentos com mola pressionam a esfera fixa. Quando fechadas, as sedes a montante e a jusante isolam a cavidade central do corpo. Você pode sangrar a pressão da cavidade através de uma válvula de drenagem manual. Isso prova vazamento zero em ambos os assentos. O Isolamento Duplo e Sangramento (DIB) vai um passo além. Os projetos DIB fornecem duas superfícies de assentamento em um único lado, garantindo barreiras de segurança redundantes para operações críticas de manutenção.

A eletricidade estática representa uma grave ameaça em ambientes explosivos. Fluidos em fluxo geram carga estática. A bola de metal fica em assentos não metálicos. Isto isola-o eletricamente do corpo da válvula. Em um ambiente de gás volátil, uma faísca estática repentina causa ignição imediata. Os engenheiros devem garantir que o projeto inclua mecanismos antiestáticos. Normalmente são êmbolos de metal com mola. Eles fornecem um caminho de aterramento contínuo da esfera até a haste e da haste até o corpo.

Estrutura de Conformidade: Avaliando uma Válvula à Prova de Explosão

Muitos engenheiros não entendem como funciona uma válvula à prova de explosão . O invólucro do atuador não impede a entrada de gases explosivos. Em vez disso, um gabinete Ex d (à prova de chamas) espera entrada interna de gás. Quando uma faísca elétrica interna inflama o gás, o invólucro contém a explosão. Deve sobreviver à pressão da explosão. O gabinete então libera os gases quentes em expansão através de caminhos de chama usinados com precisão. Essas juntas metálicas apertadas resfriam o gás que escapa abaixo da temperatura de autoignição da atmosfera circundante.

Os projetos globais exigem atenção cuidadosa aos diferentes padrões de certificação. Uma válvula de esfera motorizada ATEX está em conformidade com as diretivas europeias. Ele usa um sistema de Zona (Zona 1 ou Zona 21) e categoriza os gases nos Grupos IIA, IIB ou IIC. O hidrogênio se enquadra no Grupo IIC, exigindo caminhos de chama mais estreitos. As instalações norte-americanas utilizam o padrão NEMA 7/9. Isso depende do sistema de Classe e Divisão. Verifique sempre os requisitos da jurisdição local antes de encomendar equipamento.

As classes de temperatura, conhecidas como códigos T, formam uma barreira de segurança crítica. O Código T determina a temperatura máxima permitida da superfície do equipamento nas piores condições de operação. Você deve comparar essa classificação com a temperatura específica de autoignição da mídia do seu site. Se o motor parar, ele gera calor rápido. A superfície do gabinete nunca deve exceder o limite do Código T, ou ela própria se tornará uma fonte de ignição externa.

Evite o perigo da conformidade gradual. Você não pode simplesmente parafusar um atuador com certificação ATEX em uma válvula padrão e considerar o sistema seguro. O conjunto acoplado deve manter a integridade geral da área perigosa. O kit de montagem deve evitar faíscas por fricção. O corpo da válvula deve possuir certificações válidas de segurança contra incêndio e antiestática. Toda a unidade integrada requer uma revisão de segurança abrangente.

Critérios Básicos de Seleção Mecânica e de Materiais

Tubulações de alto risco exigem bases mecânicas rígidas. A API 6D rege o projeto e a fabricação de válvulas para tubulações. Ele garante espessura de parede adequada, mecanismos de alívio de cavidade e protocolos de teste de pressão. Além disso, uma verdadeira válvula de esfera para áreas perigosas deve passar nos testes de segurança contra incêndio API 607 ​​ou ISO 10497. Se um incêndio na instalação destruir as vedações macias primárias, as superfícies de assentamento secundárias de metal com metal deverão se encaixar. Isso evita que vazamentos catastróficos de fluido alimentem o fogo.

Selecionar a metalurgia certa evita falhas catastróficas prematuras. Os meios voláteis geralmente contêm elementos corrosivos. Você deve combinar o corpo e os materiais do acabamento com a química específica do fluido.

• Gás ácido (H2S): Você deve seguir rigorosamente os padrões NACE MR0175. Isso requer o controle da dureza do material para evitar rachaduras por tensão por sulfeto (SSC).

• Cloretos e Água do Mar: O aço inoxidável padrão corrói rapidamente aqui. Especifique aço inoxidável Duplex ou Super Duplex para resistir à corrosão.

• Frio Extremo: As aplicações de GNL requerem aço carbono de baixa temperatura (LF2) ou aços inoxidáveis ​​austeníticos para evitar fraturas frágeis.

O material do assento determina a eficácia e a longevidade da vedação. Assentos macios, como PTFE ou PEEK, oferecem excelente vedação à prova de bolhas. Eles apresentam melhor desempenho em aplicações de gás limpo e de baixa temperatura. O PEEK suporta temperaturas mais altas que o PTFE, mas permanece vulnerável a partículas abrasivas. As sedes de metal usam revestimentos de carboneto de tungstênio ou carboneto de cromo. Você deve especificar sedes metálicas para aplicações de alta temperatura, altamente abrasivas ou de serviço severo. As sedes de metal raspam a bola durante cada ciclo, garantindo um fechamento confiável mesmo em meios sujos.

Dimensionamento do Atuador e Integração Elétrica

O subdimensionamento de um atuador cria um risco imediato à segurança. Um motor parado aumenta o calor interno e provoca sobrecargas térmicas. O dimensionamento correto requer a compreensão de múltiplas variáveis ​​de torque sob pressão diferencial máxima (MDP).

1. Torque de ruptura: A força necessária para desencaixar a esfera fechada contra a pressão estática da linha.

2. Torque de corrida: A força de atrito dinâmica necessária para manter a bola em movimento no meio do curso.

3. Torque de assentamento: A força necessária para empurrar a esfera totalmente para a posição fechada e comprimir as vedações.

4. Margem de Segurança: Sempre adicione um fator de segurança de 25% a 30% ao maior valor de torque calculado.

As classificações do ciclo de trabalho determinam com que frequência o motor pode operar sem superaquecimento. Avalie cuidadosamente os requisitos do processo. Uma classificação de serviço S2 indica serviço de curta duração. Funciona para aplicações padrão de isolamento aberto/fechado, onde a válvula opera com pouca frequência. Uma classificação de serviço S4 indica serviço modulante. Os atuadores modulantes ajustam constantemente a posição da esfera para controlar as taxas de fluxo. Um motor S4 possui mecanismos de resfriamento robustos para evitar disparos por sobrecarga térmica durante operação contínua.

A integração elétrica requer uma execução impecável nos pontos de entrada do conduíte. Um gabinete à prova de explosão perde toda a integridade se houver vazamento nas entradas dos cabos. Você deve usar prensa-cabos certificados à prova de explosão ou vedações de resina vazada. As melhores práticas determinam o uso de atuadores com compartimentos terminais com vedação dupla. Esta barreira física evita que gases explosivos migrem através do conduíte de fiação para o motor principal e para a câmara da placa de controle.

Cenários de perda de energia exigem mecanismos confiáveis ​​à prova de falhas. Atuadores eletro-hidráulicos de retorno por mola usam a potência do motor para comprimir molas pesadas. Se a energia falhar, as molas mecânicas forçam a válvula para uma posição segura. Alternativamente, os projetos elétricos modernos utilizam baterias de reserva de supercapacitores. Os supercapacitores armazenam energia elétrica e conduzem o motor para a posição de segurança após perda de energia. Eles pesam menos que as unidades com retorno por mola, mas exigem um gerenciamento rigoroso da temperatura ambiente para preservar a vida útil da bateria.

Riscos de implementação e próximas etapas de aquisição

Erros de instalação em campo comprometem rotineiramente a segurança certificada pela fábrica. O alinhamento mecânico inadequado tensiona a haste da válvula. Isto causa desgaste prematuro da gaxeta e emissões fugitivas. As equipes elétricas muitas vezes não conseguem colocar as vedações do conduíte corretamente, deixando um caminho direto de gás para o atuador. Além disso, os engenheiros às vezes ignoram os limites de temperatura ambiente do invólucro do atuador. Colocar um motor diretamente sob o sol escaldante sem guarda-sol pode levar as temperaturas internas além dos limites do Código T antes mesmo de operar.

Não pule os testes de aceitação de fábrica (FAT). Testes rigorosos comprovam que o equipamento funciona antes de chegar ao seu local. Exija testes hidráulicos de alta pressão para verificar a integridade do casco. Solicite perfil de torque dinâmico sob condições reais de pressão diferencial. Isso prova que os cálculos de dimensionamento do atuador estão corretos. Por fim, execute testes de ciclo funcional para verificar se a calibração da chave limitadora e os protocolos de comunicação funcionam perfeitamente.

Avaliar seu parceiro de fabricação é tão importante quanto examinar o hardware. Você precisa de rastreabilidade completa para cada componente pressurizado. Exija Relatórios de Teste de Material (MTRs) verificáveis ​​para o corpo, esfera e haste da válvula. Verifique se seus certificados ATEX, IECEx e SIL estão atualmente ativos por meio de órgãos notificados independentes. Por fim, certifique-se de que o fornecedor forneça um forte suporte regional. O acesso rápido a técnicos de campo especializados evita paradas operacionais prolongadas.

Conclusão

Especificar uma solução automatizada de controle de fluxo para uma área perigosa exige disciplina técnica rigorosa. Requer equilíbrio entre a confiabilidade mecânica de serviço pesado e a estrita conformidade com a segurança elétrica. O projeto do munhão lida com as tensões físicas da tubulação, enquanto o invólucro à prova de chamas contém riscos de ignição elétrica. Você não pode comprometer nenhuma das frentes sem arriscar todas as suas instalações.

Sempre realize uma revisão final de engenharia antes de emitir um pedido de compra. Verifique novamente os cálculos de torque de pressão diferencial máximo. Verifique os códigos T selecionados em relação à temperatura de autoignição da sua mídia. Confirme se todas as vedações macias e ligas metálicas estão alinhadas com a química do fluido.

Tome uma atitude hoje para proteger seu processo. Solicite uma consulta técnica abrangente com nossos engenheiros de aplicação. Envie sua folha de dados de válvula preenchida para receber cálculos de dimensionamento detalhados, modelos CAD certificados e documentação de conformidade para seu projeto específico.

Perguntas frequentes

P: Qual é a diferença entre uma válvula à prova de explosão e uma válvula intrinsecamente segura?

R: Um gabinete à prova de explosão contém explosões internas. Ele resfria os gases que escapam através de caminhos de chama usinados, evitando que eles inflamem atmosferas externas. Ele lida com equipamentos de alta potência, como motores elétricos. Projetos intrinsecamente seguros limitam a própria energia elétrica. Eles evitam que as faíscas retenham energia térmica suficiente para inflamar o gás. As válvulas motorizadas consomem altas correntes, impossibilitando a segurança intrínseca. Você deve usar contenção à prova de explosão para atuadores motorizados.

P: Posso reformar uma válvula munhão padrão com um atuador elétrico à prova de explosão?

R: A modernização apresenta graves riscos de conformidade. Aparafusar um atuador ATEX a uma válvula padrão invalida as certificações gerais de montagem. As válvulas padrão geralmente não possuem dispositivos de aterramento antiestático obrigatórios e vedações secundárias à prova de fogo. Uma montagem de área perigosa certificada requer uma revisão holística de segurança da válvula, do hardware de montagem e do atuador trabalhando juntos.

P: Como verifico a certificação ATEX de uma válvula de esfera motorizada?

R: Verifique a placa de identificação metálica rebitada no atuador. Procure o logotipo Ex hexágono distinto. Leia a sequência de marcação específica, como "Ex d IIB T4 Gb." Isso confirma o tipo de proteção, grupo de gás, classe de temperatura e nível de proteção do equipamento. Por fim, verifique o número do Órgão Notificado de quatro dígitos próximo à marca CE.

P: O que faz com que um atuador elétrico à prova de explosão falhe em campo?

R: A falha mais comum é a entrada de água. Entradas de conduíte inadequadamente vedadas permitem que a condensação se acumule dentro do gabinete, causando curto-circuito nas placas de controle. O esgotamento do motor é outro problema frequente. Isso acontece quando os engenheiros subestimam o torque de ruptura, fazendo com que o motor subdimensionado pare e desarme sobrecargas térmicas.
