Em grandes infraestruturas de dutos, as falhas no isolamento de fluidos levam a tempos de inatividade catastróficos. Eles desencadeiam multas ambientais severas e criam riscos imediatos à segurança. As válvulas flutuantes padrão falham nesses ambientes extremos. Eles são mecanicamente incapazes de lidar com as cargas dinâmicas nesta escala. Os sistemas de alta pressão exigem estruturas mecânicas especializadas. Você deve evitar o esmagamento da sede para garantir fechamentos confiáveis.
A solução requer engenharia avançada. A válvula de esfera munhão com engrenagem helicoidal de 30 polegadas representa o padrão da indústria. Ele lida com isolamento de fluxo de alta pressão e grande escala sem esforço. Confiamos neste projeto para infraestruturas críticas em todo o mundo. Previne explosões perigosas e garante um controle operacional consistente.
Fornecemos aos engenheiros de compras e gerentes de projeto uma estrutura rigorosa aqui. Você aprenderá como avaliar e especificar esse ativo crítico. Detalhamos como implementá-lo com segurança em campo. Você também entenderá como garantir a conformidade rigorosa com padrões rigorosos de vazamento zero.
Principais conclusões
Mecânica de vazamento zero: alcançada por meio de distribuição de carga montada em munhão, sedes com mola e recursos de bloqueio duplo e sangramento (DBB), verificáveis por meio de testes API 6D.
Necessidade de atuação: Um mecanismo de válvula de engrenagem helicoidal é obrigatório em 30 polegadas para superar o torque de ruptura extremo e evitar golpe de aríete que danifique a tubulação durante a operação.
Manutenção e TCO: Uma arquitetura de válvula esfera munhão de 3 peças reduz o custo total de propriedade (TCO), permitindo a manutenção em campo em linha sem remover o corpo da válvula de várias toneladas da tubulação.
Verificação de conformidade: A aquisição deve exigir certificações documentadas API 607 (Fire Safe) e API 598/6D (Testing) para validar declarações de desempenho.
A Física da “Vazagem Zero” em Sistemas de Grande Diâmetro
Os designs flutuantes dependem da pressão do fluido para empurrar a bola para dentro do assento. Em uma tubulação de 30 polegadas, a área de superfície é imensa. A pressão do fluido se multiplica nesta área enorme. A força mecânica resultante é impressionante. Ele esmaga facilmente assentos a jusante em designs flutuantes tradicionais. Os fabricantes resolvem isso usando uma haste superior e um eixo munhão inferior. Eles prendem a bola firmemente no lugar. Esses munhões robustos absorvem totalmente a enorme pressão da linha. Eles evitam que a bola se desloque rio abaixo. Isto estabiliza completamente a válvula de esfera de grande diâmetro sob tensão máxima.
Os projetos de munhões dependem fortemente de assentos móveis dinâmicos. As molas pré-carregadas ficam cuidadosamente atrás dos anéis da sede. Eles empurram os assentos macios constantemente contra a bola estacionária. Esta ação mecânica veda firmemente a válvula durante estados de baixa pressão. Quando a pressão da linha aumenta, a física muda a seu favor. O fluido a montante empurra a superfície externa do anel da sede. Esta força fluida pressiona a sede com mais força contra a superfície da esfera. Fortalece dinamicamente a vedação primária. Este design inteligente garante um desempenho verdadeiro da válvula com vazamento zero sob cargas variadas.
A capacidade de bloqueio duplo e sangramento (DBB) oferece grandes vantagens de segurança operacional. Os operadores podem isolar as pressões a montante e a jusante simultaneamente. Isto permite que as equipes de manutenção drenem a cavidade central do corpo com segurança. Você comprova a integridade dos selos internos em tempo real. Confiamos fortemente na DBB para procedimentos seguros de manutenção downstream.
Feche a unidade completamente para bloquear ambas as direções do fluxo.
Abra a porta de sangramento da cavidade corporal para liberar o fluido preso.
Monitore atentamente a porta de sangria quanto a vazamento contínuo de fluido.
Confirme uma vedação hermética imediatamente se o fluxo parar completamente.
Por que a operação da engrenagem helicoidal é obrigatória para uma válvula esfera de 30 polegadas
A enorme infraestrutura de gasodutos requer força física significativa para operar. O alto atrito entre as sedes de polímero e a esfera metálica cria resistência. Uma linha de 30 polegadas opera constantemente sob extrema pressão de trabalho. Isso gera um imenso requisito de torque de ruptura. Uma alavanca manual padrão não consegue superar esta barreira física com segurança. Você absolutamente precisa de assistência mecânica para desligar a unidade. Operar sem redução mecânica corre o risco de ferimentos graves ou falha do equipamento.
Os redutores resolvem esse problema de torque extremo de forma eficiente. Um mecanismo de válvula de engrenagem helicoidal oferece imensa vantagem mecânica. Ele traduz uma entrada manual mínima em um torque de saída massivo. Um único operador pode facilmente girar o volante sob pressão total. O sem-fim engata suavemente na roda dentro da carcaça. Isso garante recursos de cancelamento manual seguros durante falhas inesperadas de energia. Ele mantém seu pipeline controlável em cenários de desligamento de emergência.
O controle de velocidade é fundamental para a segurança geral da tubulação. O fechamento rápido em tubulações enormes cria picos de pressão altamente perigosos. Este fenômeno destrutivo é conhecido universalmente como golpe de aríete. Ele envia uma onda de choque viajando para trás através do fluido. O design lento e multivoltas de uma válvula esférica munhão com engrenagem helicoidal evita totalmente o fechamento rápido. Os operadores fisicamente não podem fechar a linha muito rapidamente. Este limite de velocidade mecânico deliberado protege a tubulação a montante de rupturas catastróficas.

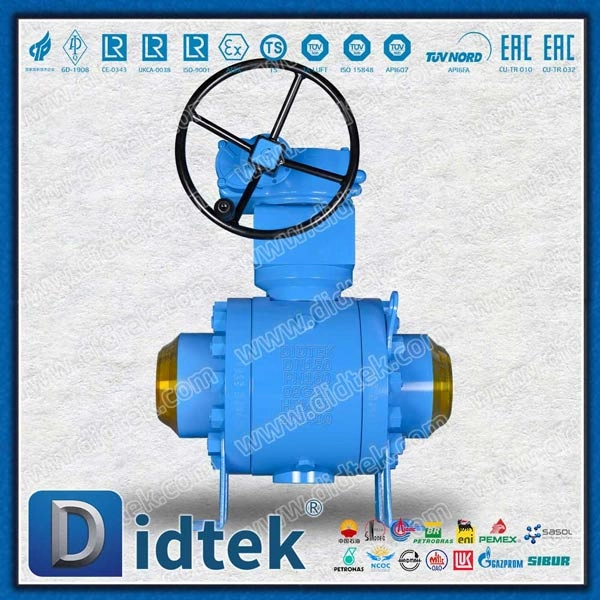

Avaliando a arquitetura: a vantagem da válvula esfera munhão de 3 peças
A escolha do material determina o desempenho a longo prazo em tubulações enormes. Os engenheiros devem avaliar rigorosamente os corpos de aço forjado versus fundido. As peças fundidas geralmente contêm vazios ocultos e porosidade interna. Esses defeitos microscópicos comprometem a segurança sob estresse mecânico extremo. O aço forjado fornece uma estrutura de grãos metálicos uniforme e de alta densidade. Prensamos metal quente sob enorme pressão durante a fabricação. Isto garante porosidade zero e integridade estrutural superior. A construção forjada é a escolha mais segura para isolamento de alta pressão.
Infraestruturas pesadas exigem opções de manutenção altamente eficientes. Uma válvula esfera munhão de 3 peças oferece grandes benefícios práticos em campo. Você pode desparafusar e remover a seção central facilmente. Isso fornece acesso direto para substituição rápida do assento. Você nunca precisa desacoplar as enormes peças finais do pipeline. Elimina a necessidade de equipamentos pesados durante reparos de rotina. Você minimiza significativamente o tempo de inatividade operacional com esta arquitetura modular.
As ligações de tubulações geralmente exigem conexões de flange exclusivas. Os designs de três peças permitem conexões finais mistas perfeitamente. Você pode precisar de um lado flangeado e um lado soldado de topo. Esta abordagem modular adapta-se rapidamente a qualquer requisito específico de engenharia. Simplifica a instalação em projetos complexos de modernização.
Método de fabricação
Estrutura Interna
Risco de porosidade
Adequação para alta pressão
Aço forjado
Grão alinhado de alta densidade
Risco zero
Excelente
Aço fundido
Grão aleatório e poroso
Alto risco de vazios
Moderado a pobre
Especificações e conformidade: o que a área de aquisição deve verificar
O termo “vazamento zero” requer definições legais e técnicas rigorosas. As equipes de compras devem exigir prova documentada de desempenho. Você deve revisar cuidadosamente os certificados de teste API 6D e API 598. Eles abrangem fases rigorosas de testes hidrostáticos e pneumáticos. O fabricante pressuriza a carcaça e os assentos com água e ar. Eles verificam se a unidade atende aos rigorosos critérios de vazamento antes do envio. Nunca aceite uma unidade sem estes relatórios de teste de aceitação de fábrica assinados.
A segurança contra incêndio não é negociável em ambientes industriais perigosos. Você deve verificar imediatamente a conformidade do projeto à prova de fogo API 607. As sedes primárias de polímero macio queimarão rapidamente durante um incêndio. As vedações secundárias metal-metal devem ser ativadas instantaneamente para evitar a liberação de combustível. As molas empurram o suporte metálico do assento contra a bola. Também exigimos dispositivos de aterramento antiestáticos robustos no projeto. Eles evitam a geração perigosa de faíscas devido ao atrito interno do fluido.
Os metais devem atender às especificações químicas exatas para garantir a segurança. Os especificadores devem exigir Relatórios de Teste de Moinho (MTRs) para todos os componentes. Esses documentos rastreiam a origem metalúrgica de todas as peças que contêm pressão. Você também deve verificar a conformidade estrita com NACE MR0175. Isto é absolutamente obrigatório para ambientes com gás ácido ou H2S. Ele controla a dureza do material para evitar rachaduras catastróficas por estresse por sulfeto. Uma válvula de esfera de 30 polegadas com defeito em serviço ácido causa vazamentos de gás mortais.
Realidades de implementação: instalação, manutenção e mitigação de riscos
Mover uma unidade de várias toneladas representa enormes desafios logísticos no local. Você deve planejar cuidadosamente o equipamento de instalação com os engenheiros. Os olhais de elevação integrados são absolutamente essenciais para uma elevação segura. Nunca se deve levantar a unidade pelo volante do redutor. A tubulação deve apresentar suportes estruturais adequados diretamente abaixo. Isso evita que o imenso peso crie momentos fletores nos flanges. A flexão do flange distorce o corpo e causa vazamentos externos imediatos.
A transparência revela os verdadeiros pontos de falha nas operações de campo. A contaminação interna causa a grande maioria das falhas iniciais de vedação. Detritos de tubulações, escória de soldagem e lavagem inicial inadequada são culpados comuns. Estas partículas duras raspam agressivamente contra as sedes de polímero macio. Eles causam marcas profundas na superfície polida da bola. Isso arruina imediatamente a capacidade de vazamento zero da unidade. Você deve garantir a limpeza absoluta antes do comissionamento da linha.
Os cuidados de rotina prolongam significativamente a vida útil operacional em ambientes agressivos. Você precisa de um cronograma de manutenção de campo realista e rigoroso. Injete periodicamente selantes sintéticos de válvula através das conexões da sede de emergência. Faça o ciclo completo da unidade em intervalos regulares programados. Esta ação simples evita o acúmulo de incrustações na superfície da bola.
Melhores Práticas: Lave completamente todo o pipeline antes da primeira operação.
Melhores Práticas: Faça um ciclo 100% da unidade a cada seis meses para evitar que ela grude.
Erro comum: Usar tipos incorretos de graxa que endurecem e danificam as vedações da sede.
Erro comum: esquecer de instalar suportes robustos para tubos diretamente sob os flanges pesados.
Conclusão
Os seus critérios de avaliação técnica devem permanecer estritamente intransigentes. Uma unidade altamente qualificada deve apresentar um verdadeiro design de munhão. A redução da engrenagem é um requisito absoluto para uma operação manual segura. Você deve verificar a construção forjada rastreável para máxima integridade de pressão. Os recursos DBB documentados são obrigatórios para o isolamento seguro do campo downstream. Esses recursos garantem desempenho de longo prazo em aplicações críticas.
Não emita um pedido de compra cegamente a nenhum fabricante. Solicite primeiro desenhos certificados do Acordo Geral (GA). Revise os gráficos de torque específicos fornecidos pela equipe de engenharia. Verifique os valores exatos de CV (coeficiente de fluxo) da unidade. Alinhe esses números com seus modelos de fluxo hidráulico específicos. Isso garante uma integração perfeita e evita gargalos operacionais inesperados.
Perguntas frequentes
P: Qual é o prazo de entrega padrão para uma válvula de esfera munhão personalizada de 30 polegadas?
R: As realidades da cadeia de abastecimento influenciam fortemente os cronogramas de entrega em grande escala. Normalmente, você deve esperar um prazo de entrega de 16 a 24 semanas. Este prazo depende inteiramente da disponibilidade do forjamento e dos tipos de materiais específicos. Ligas exóticas ou requisitos de testes especializados ampliarão ainda mais esse cronograma. Planeje seus ciclos de aquisição com antecedência para evitar atrasos críticos nos projetos.
P: Uma válvula de engrenagem helicoidal pode ser automatizada posteriormente?
R: Sim, o retrofit de automação é uma prática padrão da indústria. As unidades modernas apresentam suportes de montagem superiores padrão ISO 5211. Essas almofadas projetadas permitem a modernização contínua de atuadores elétricos, pneumáticos ou hidráulicos. Basta remover a caixa de velocidades manual e aparafusar o novo atuador diretamente na flange de montagem existente.
P: Como uma válvula de vazamento zero lida com aplicações criogênicas?
R: Ambientes criogênicos exigem modificações de engenharia altamente especializadas. Os fabricantes instalam tampas estendidas para manter a gaxeta da haste longe do frio extremo. Isso evita que os materiais vitais da embalagem congelem e quebrem. Eles também utilizam vedações de polímero especializadas projetadas especificamente para permanecerem flexíveis em ambientes agressivos de GNL e criogênicos.
P: Como solucionar problemas de vazamento na sede da válvula munhão em campo?
R: Você deve primeiro seguir uma etapa de diagnóstico rigorosa. Verifique o vazamento através da válvula de sangria do corpo. Se o fluido vazar continuamente, utilize o sistema de injeção de selante de emergência. Bombear selante sintético pesado no anel da sede cria uma vedação temporária. Isso funciona como uma retenção confiável até que você possa agendar um desligamento completo.
