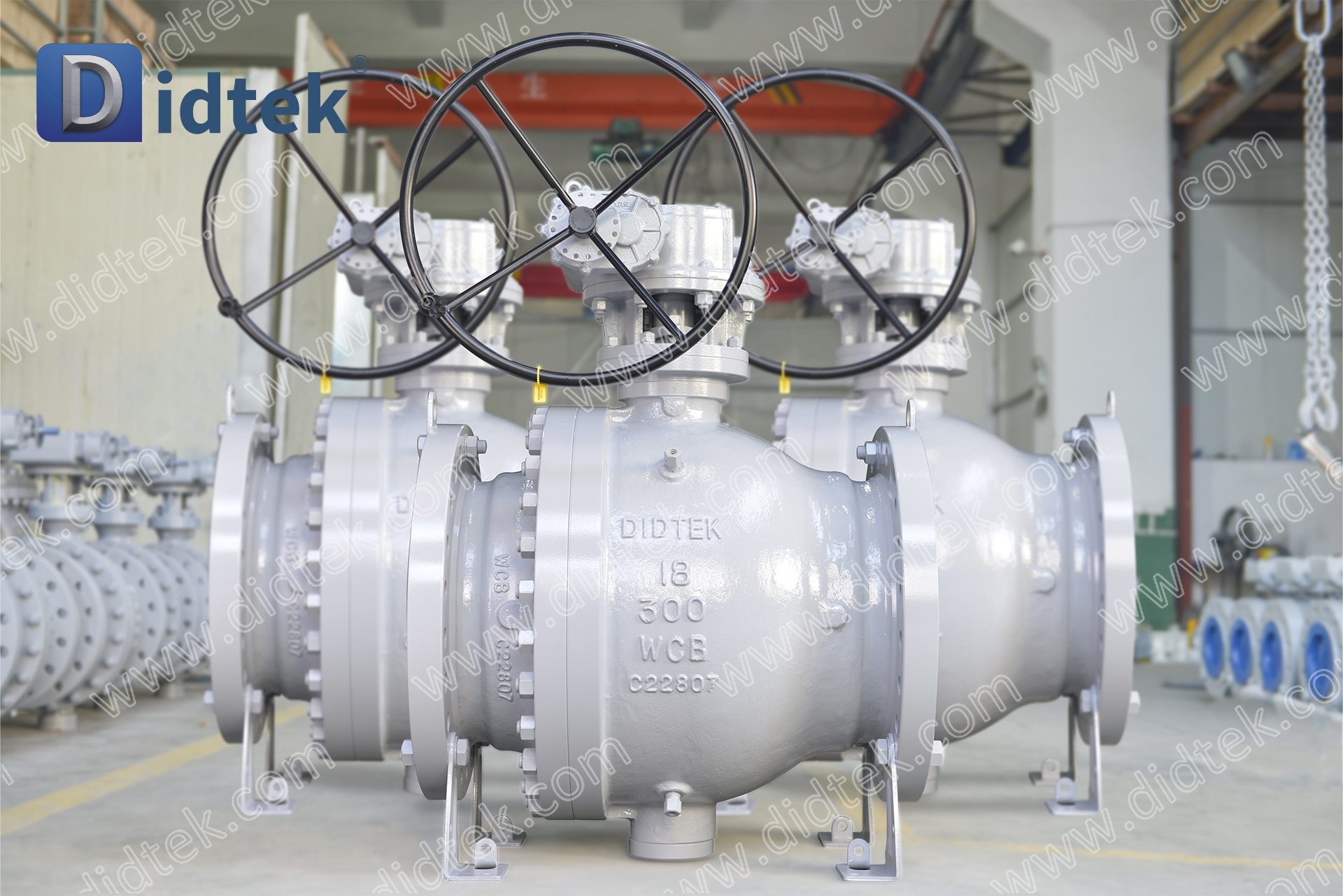

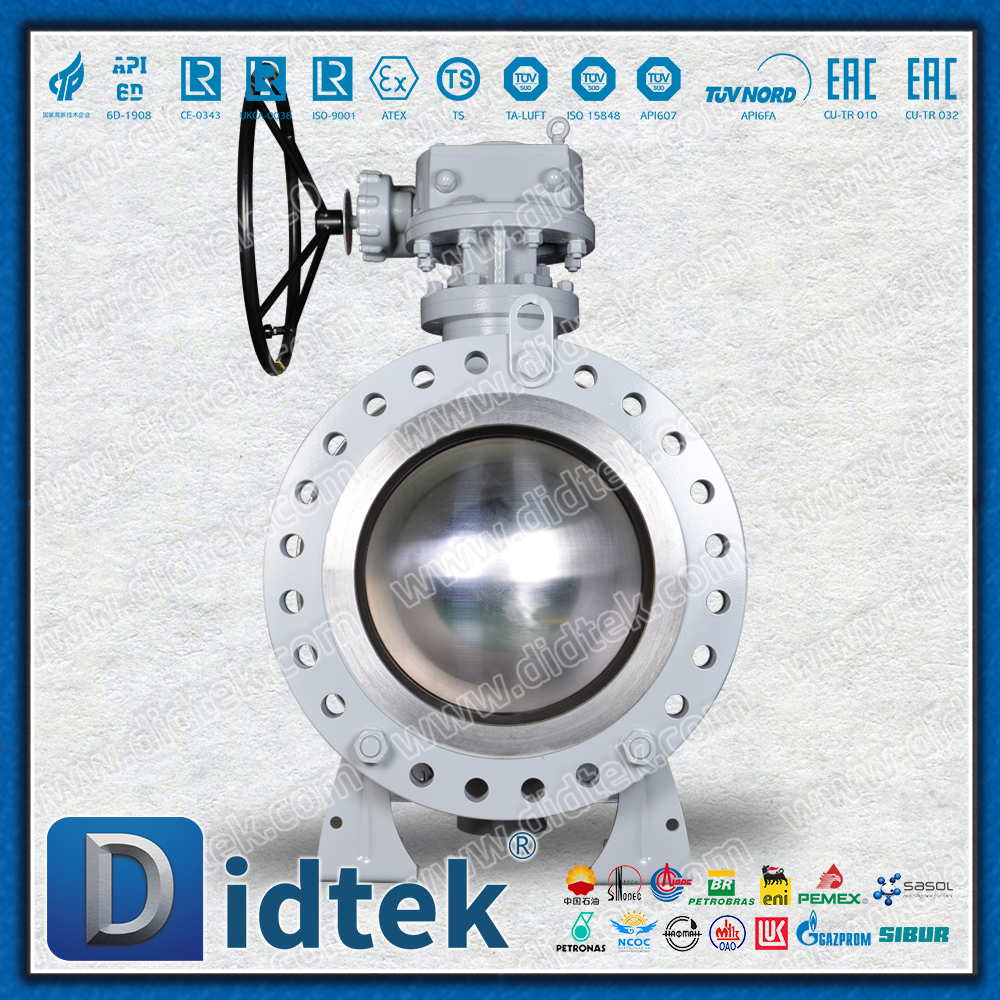

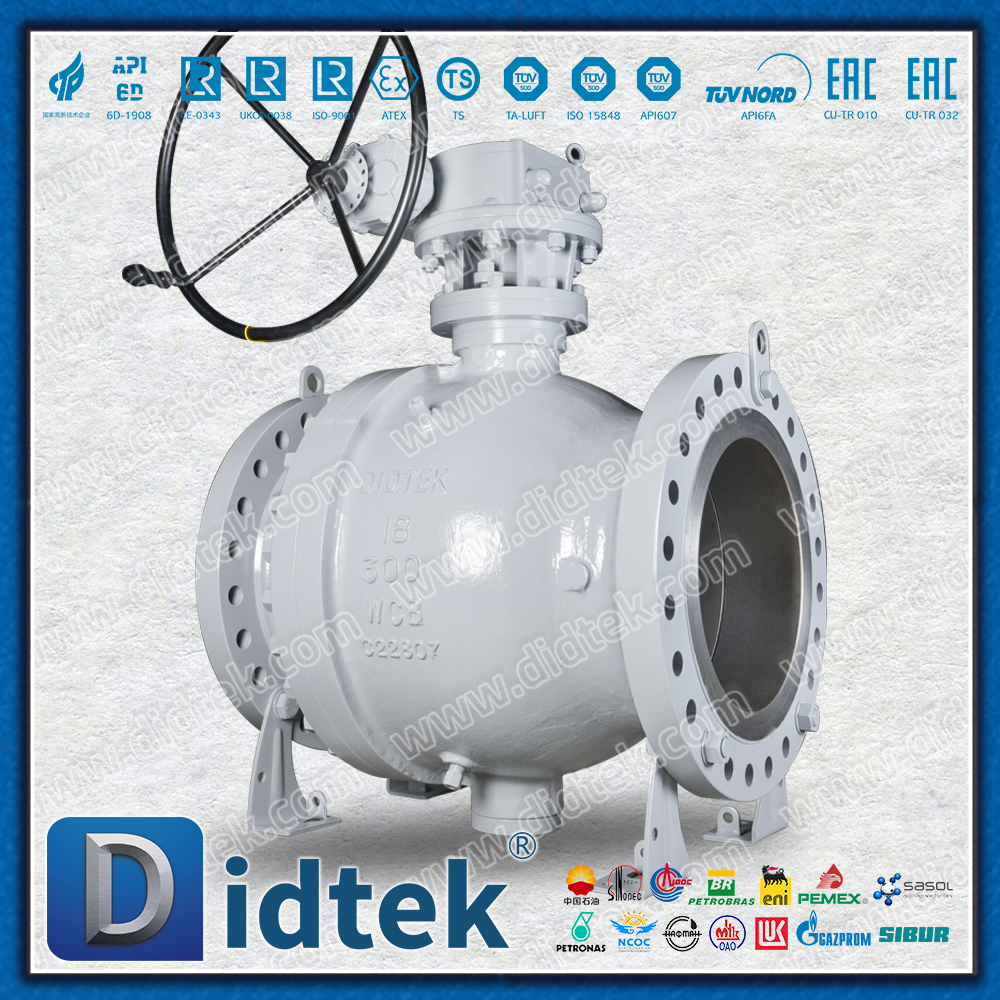

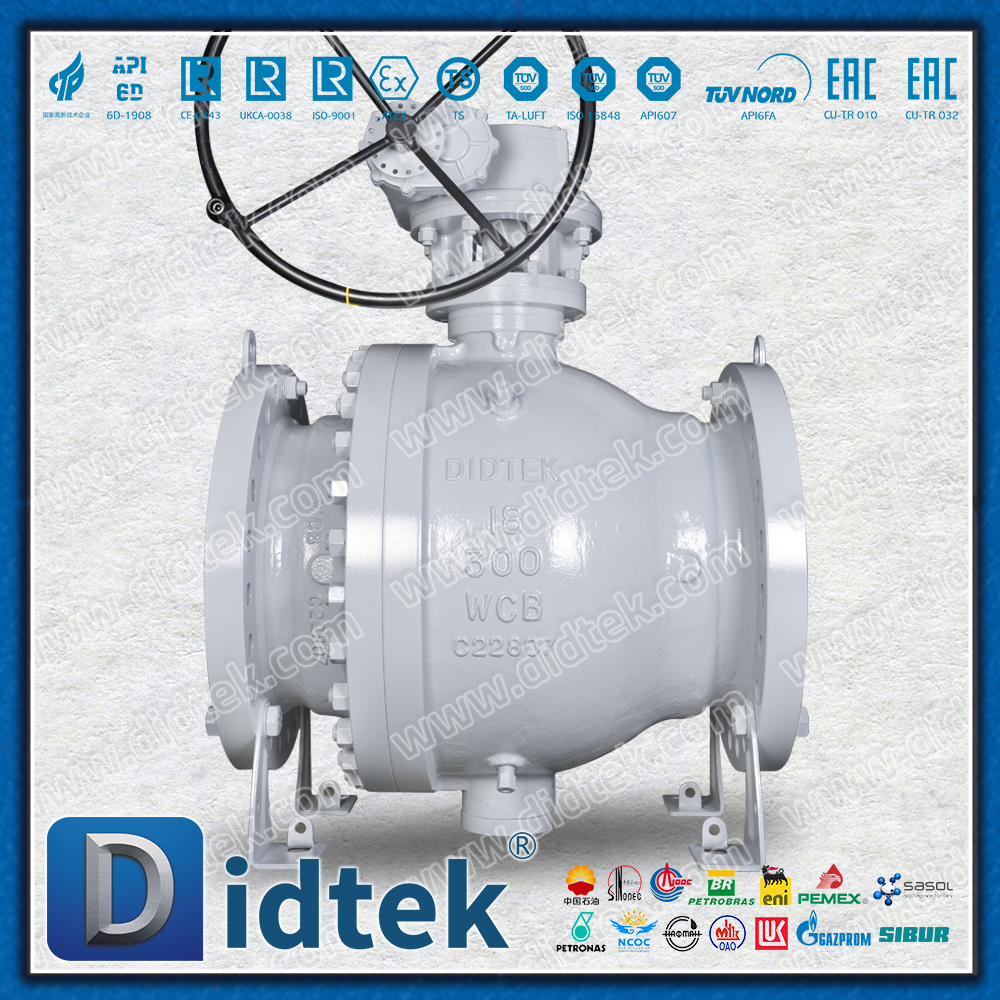

Válvula de esfera munhão de aço fundido estilo duas peças de 18 polegadas

Posicionamento do produto principal

Este produto é uma válvula de esfera especial para tubulação de alta pressão e grande diâmetro. Ele adota uma estrutura dividida em duas peças e um design de bola fixa com eixo de orelha. Combinado com o corpo da válvula de aço fundido ASTM A216 WCB, ele é especialmente projetado para condições de trabalho de alta pressão e grande diâmetro, como tubulações de óleo, gás natural e transmissão de água, para garantir operação estável a longo prazo e vedação confiável em ambientes agressivos.

Especificações técnicas detalhadas

Principais recursos de design

1. Estrutura do corpo da válvula de duas peças

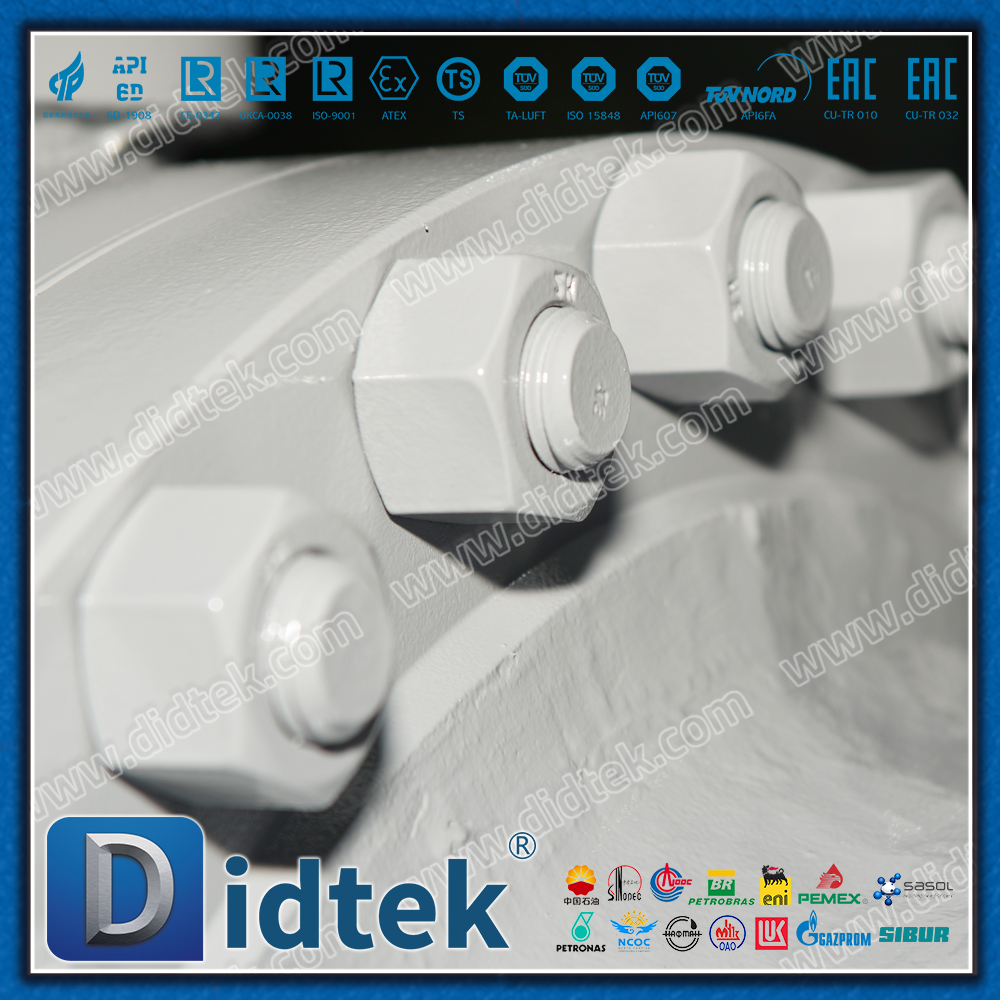

Facilidade de manutenção: A parte central do corpo da válvula é dividida em duas metades, que são conectadas por parafusos de alta resistência, facilitando a inspeção e substituição de componentes internos (esferas, sedes de válvulas)

Estabilidade estrutural: Em comparação com a estrutura de três peças, um conjunto de juntas de vedação é reduzido, aumentando a rigidez geral e a confiabilidade da vedação do corpo da válvula

Economia: Ao mesmo tempo que garante a facilidade de manutenção, o custo de fabricação é inferior ao da estrutura de três peças

2. Design de esfera de fixação do eixo da orelha

Operação de baixo torque: A bola é fixada através dos eixos das orelhas superior e inferior, eliminando o impulso direto da pressão média na bola. O torque operacional é significativamente reduzido, sendo apenas 1/3 a 1/2 do torque de uma válvula esfera flutuante

Aplicabilidade em alta pressão: Particularmente adequado para condições de trabalho de alta pressão da Classe 600 e superiores, e o desempenho da vedação não é afetado por flutuações na pressão da tubulação

Função dupla de desligamento e alívio: Quando a válvula está no estado fechado, ela pode isolar simultaneamente a montante e a jusante e liberar com segurança a pressão dentro da cavidade da válvula

3. Vantagens do material de aço fundido

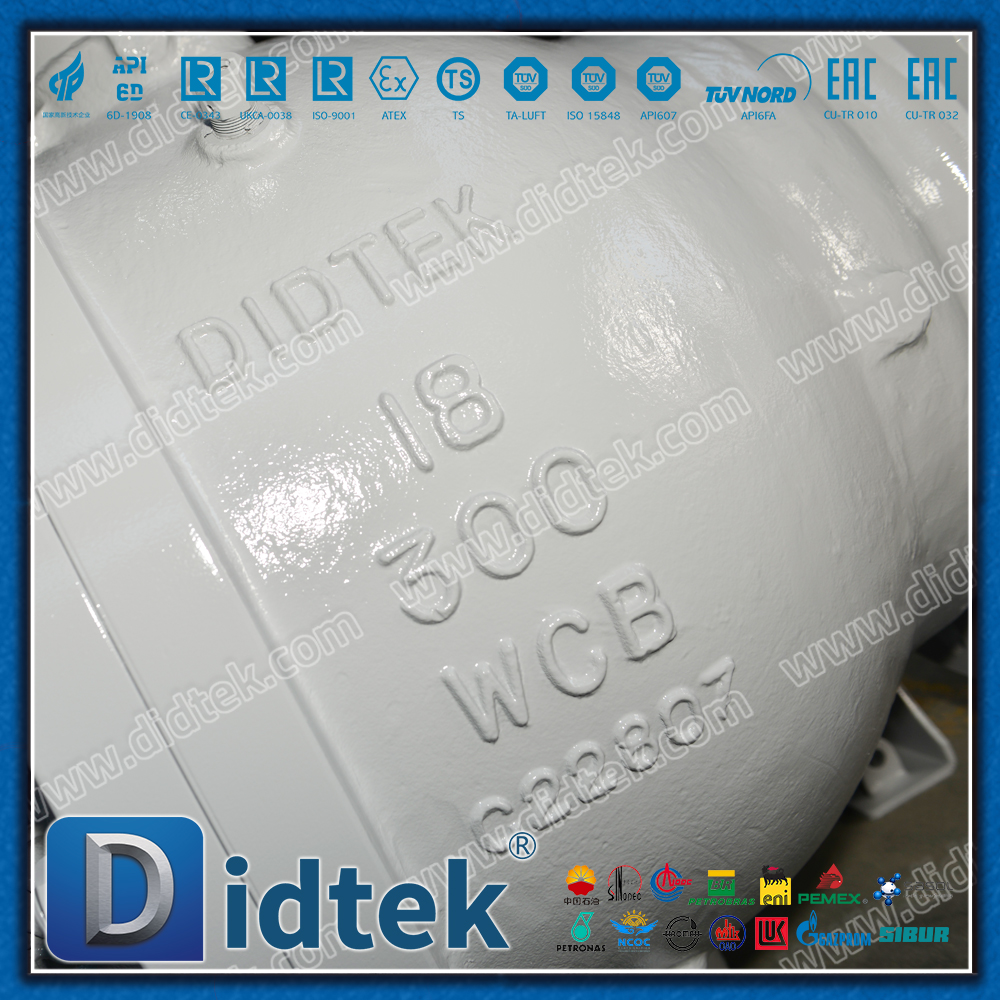

Alta resistência: o aço fundido ASTM A216 WCB oferece excelentes propriedades mecânicas e capacidade de resistência à pressão

Econômico e durável: Adequado para meios não corrosivos, como petróleo, gás natural, água, vapor, etc., com excelente custo-benefício

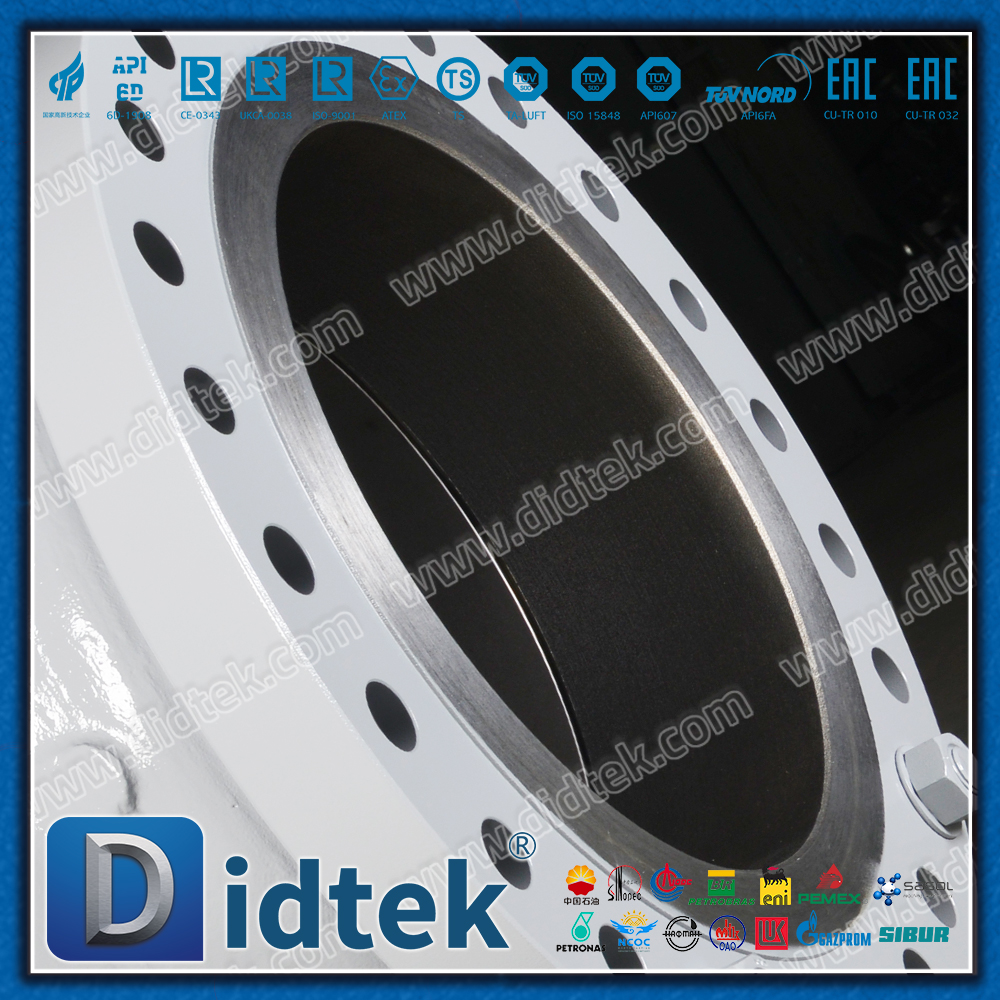

Flexibilidade de soldagem: As portas do corpo da válvula podem ser modificadas no local por soldagem de topo conforme necessário

Desempenho e vantagens

Campos de aplicação típicos

Petróleo e gás: Válvulas de corte para oleodutos de longa distância, válvulas de processo para estações e pátios

Gás urbano: Válvulas de controle da linha principal, válvulas principais em estações de comporta

Sistema de abastecimento de água: Válvulas de controle para grandes tubulações de transmissão de água, válvulas de entrada e saída de estações de bombeamento

Energia e potência: Válvula de controle principal para sistema de água de resfriamento de estação de energia

Tubulações industriais: Controle de vários meios de processo de grande diâmetro

Sugestões de instalação e manutenção

Inspeção pré-instalação: Confirme se a especificação da válvula corresponde à tubulação e remova quaisquer detritos da tubulação

Direção de instalação: Considere que a direção do fluxo médio é consistente com a direção indicada da válvula

Espaço operacional: Reserve espaço suficiente para atuadores e manutenção

Manutenção regular

Mensalmente: Verifique se há vazamentos e desempenho operacional

Todos os anos: Realize testes de desempenho de vedação

Recomenda-se realizar uma desmontagem e manutenção completa a cada três anos

Resumo

A válvula de esfera fixa com eixo de orelha de aço fundido de duas peças de 18 polegadas é uma válvula industrial de alto desempenho que integra um grande diâmetro, capacidade de alta pressão e manutenção conveniente. Seu design fixo do eixo da orelha garante operação de baixo torque e longa vida útil da vedação sob condições de alta pressão, enquanto a estrutura de duas peças garante a resistência do corpo da válvula, proporcionando excelente manutenção. É adequado para o controle de tubulações de grande diâmetro sob diversas condições de trabalho adversas e é a escolha ideal para tubulações de longa distância e grandes sistemas industriais.
