Válvula de esfera munhão criogênica para GNL: guia de serviço -196°C

No processamento e transporte de gás natural liquefeito (GNL), a falha das válvulas a -196°C leva a emissões fugitivas catastróficas. Essas falhas desencadeiam riscos imediatos à segurança e tempo de inatividade exorbitante das instalações. Embora as válvulas flutuantes muitas vezes sejam suficientes para linhas menores e de baixa pressão, as aplicações de GNL de alta pressão e grande diâmetro exigem soluções significativamente mais robustas. Eles exigem a estabilidade mecânica de uma válvula esférica munhão criogênica para suportar estresse operacional severo. Os projetos padrão simplesmente não conseguem lidar com a extrema contração térmica e as altas quedas de pressão encontradas nesses sistemas complexos. Este guia fornece aos engenheiros de tubulação e às equipes de compras uma estrutura rigorosa e baseada em evidências. Você aprenderá exatamente como avaliar, especificar e selecionar uma válvula de serviço de GNL para ambientes implacáveis ​​de -196°C. Exploramos vantagens mecânicas, mecanismos críticos de segurança e protocolos de testes rigorosos para garantir operações completamente seguras e previsíveis.

Principais conclusões

• Necessidade do munhão: Os designs de esfera fixa absorvem a pressão da linha através do eixo do munhão, evitando o atrito excessivo nas sedes a jusante e garantindo um torque operacional previsível em temperaturas criogênicas.

• Recursos críticos de segurança: As inclusões obrigatórias para qualquer válvula de -196 graus são castelos estendidos (para proteger a gaxeta da haste contra congelamento) e mecanismos automáticos de alívio de pressão da cavidade.

• Estratégia de Manutenção: As configurações de topo dominam os projetos de GNL de grande escala devido à sua capacidade de manutenção em linha, reduzindo drasticamente a duração do encerramento da fábrica.

• Validação do fornecedor: Uma lista restrita confiável requer prova de testes criogênicos (por exemplo, BS 6364) usando nitrogênio líquido e conformidade verificada de emissões fugitivas.

Por que as operações de GNL a -196°C exigem munhão em vez de projetos flutuantes

As válvulas flutuantes padrão dependem inerentemente da pressão da linha para empurrar a esfera interna para a sede a jusante. Nas linhas de GNL de alta pressão, este mecanismo de design específico torna-se um risco perigoso. A alta pressão na linha gera um impulso imenso. Essa força constante causa esmagamento rápido da sede, desgaste acelerado do polímero e picos de torque altamente imprevisíveis. Quando uma válvula emperra durante uma situação de emergência, toda a instalação enfrenta graves riscos operacionais e de segurança.

A vantagem mecânica do munhão resolve fundamentalmente esta dinâmica perigosa. Os engenheiros projetam essas válvulas com eixos superior e inferior. Eles ancoram fisicamente a bola no lugar. O projeto estrutural do munhão absorve a enorme pressão da linha diretamente no corpo da válvula. Isola completamente os assentos a jusante do estresse mecânico excessivo. Como os assentos não suportam toda a carga da tubulação, o dimensionamento do atuador torna-se totalmente previsível. Você reduz drasticamente o risco de falha do sistema automatizado durante desligamentos de emergência críticos (ESD). Uma válvula de esfera munhão de GNL confiável garante que seus sistemas de segurança respondam instantaneamente.

Além disso, as realidades da vedação bidirecional determinam escolhas rigorosas de projeto. Os projetos de munhão utilizam assentos independentes com mola. Estas molas especializadas mantêm contato constante e uniforme contra a superfície da esfera. Esta configuração mecânica permite uma vedação simultânea altamente eficaz a montante e a jusante. Você consegue um fechamento confiável e à prova de bolhas, independentemente da direção do fluxo. Quedas repentinas de pressão não comprometem a integridade da vedação do sistema de tubulação.

Dimensões de avaliação central para uma válvula esfera de baixa temperatura

A seleção do material determina a sobrevivência dos componentes da tubulação em frio extremo. O frio extremo encolhe rapidamente os metais de carbono padrão. Você deve especificar exclusivamente aços inoxidáveis ​​austeníticos como CF8M ou CF3M. Estas ligas mantêm a sua ductilidade estrutural e evitam eficazmente a perigosa fragilização a baixas temperaturas. Os O-rings elastoméricos padrão falham catastroficamente nessas condições. Eles perdem completamente a elasticidade e quebram abaixo de -50°C. Portanto, você deve especificar vedações labiais de polímero projetadas. Essas vedações energizantes proporcionam vedação dinâmica confiável em todo o gradiente de temperatura. Ao adquirir uma válvula de esfera de baixa temperatura , verifique minuciosamente todas as certificações de materiais.

As configurações dos assentos geralmente se enquadram em duas categorias principais. Você deve escolher entre assentos macios e metálicos com base na pureza do fluido.

• Assentos macios (PCTFE/Kel-F): Esses polímeros fornecem excelente vedação à prova de bolhas Classe VI. Eles são ideais para fluxos de GNL excepcionalmente limpos. No entanto, detritos de tubulação, escória de soldagem ou incrustações podem facilmente arranhar polímeros macios. Arranhões comprometem imediatamente a vedação.

• Assentos Metal-Metal: São absolutamente necessários para serviços abrasivos ou sistemas com material particulado. Eles exigem lapidação de fábrica rigorosa e precisa. Você deve definir expectativas realistas de engenharia em relação às taxas de vazamento aceitáveis. O vazamento zero completo é extremamente difícil a -196°C com sedes metálicas.

Os requisitos estendidos do capô envolvem física térmica fundamental. Você deve manter a caixa de empanque, os materiais de embalagem e o atuador longe da zona criogênica. Um capô estendido cria uma coluna de gás isolante essencial. Os vapores sobem para esta coluna e aquecem antes de chegar ao topo. Este recurso simples, porém crítico, evita que o empacotamento da haste congele. Ele garante uma operação confiável e contínua sem emperramento induzido pelo gelo.

Uma cavidade de auto-alívio serve como um recurso inegociável e crítico para a segurança. O GNL líquido retido expande-se rapidamente à medida que absorve o calor ambiente e vaporiza. Uma válvula de -196 graus deve incorporar sedes especializadas com mola. Esses assentos inteligentes liberam automaticamente o excesso de pressão da cavidade de volta para a tubulação a montante. Sem este mecanismo automático de alívio de pressão, a expansão dos gases poderia romper catastroficamente todo o corpo da válvula.

ROI do ciclo de vida: Válvulas esfera munhão de GNL de entrada superior versus entrada lateral

Existem dois projetos estruturais primários para isolamento criogênico. Avaliamos essas categorias de soluções com base estritamente na viabilidade de manutenção, no peso da instalação e na eficiência operacional a longo prazo. A escolha do corpo estrutural certo impacta fortemente os cronogramas de entrega de suas instalações.

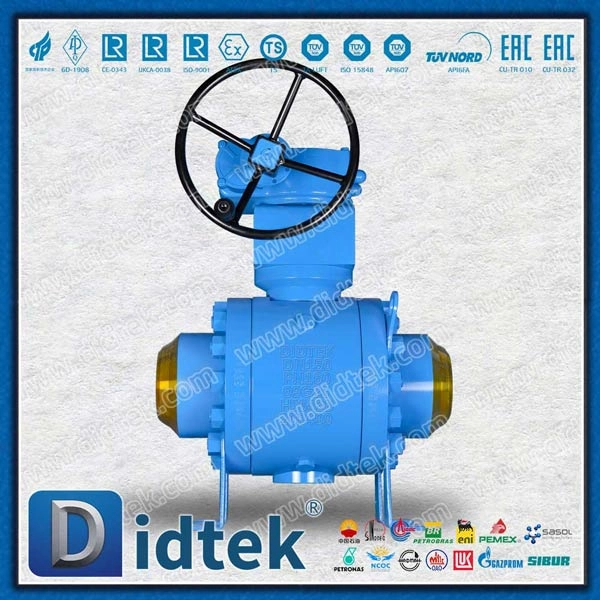

Projetos de entrada lateral (duas/três peças) oferecem atributos distintos para seções específicas da tubulação.

• Prós: Eles exigem um gasto de capital inicial (CAPEX) significativamente menor. Eles apresentam um peso geral mais leve. Isto se traduz em uma instalação inicial mais fácil e rápida em galerias de tubulação estreitas.

• Contras: As equipes de manutenção devem removê-los completamente do gasoduto para quaisquer reparos internos. As substituições da sede ou da esfera exigem o corte de soldas ou o desaparafusamento de flanges pesados. Isso aumenta drasticamente o tempo de inatividade das instalações durante as janelas de manutenção.

Os designs de primeira linha representam o padrão da indústria para instalações de produção em grande escala.

• Prós: Eles permitem manutenção puramente em linha no local. Os técnicos simplesmente removem a tampa superior do capô. Eles podem então extrair todo o conjunto da esfera e da sede verticalmente. Você consegue isso sem nunca cortar o corpo da válvula das tubulações soldadas.

• Contras: Eles acarretam um custo inicial de aquisição mais alto. A fundição do corpo em peça única é consideravelmente mais pesada. Eles também exigem uma área espacial vertical maior para liberação de extração.

A matriz de decisão a seguir ilustra a estratégia de implantação ideal para ambos os tipos de design.

Matriz de comparação de configuração de válvula

Recomendamos fortemente configurações de entrada superior para dutos de GNL soldados de topo e equipamentos de caminho crítico. Você deve reservar modelos de entrada lateral para linhas secundárias flangeadas, facilmente acessíveis ou menores.

Riscos de implementação e instalação de válvulas de esfera criogênicas

O choque térmico apresenta um risco enorme durante o comissionamento do sistema. O vazamento do flange ocorre frequentemente durante a fase inicial de resfriamento criogênico. Diferentes metalurgias de tubulações contraem-se de forma desigual à medida que as temperaturas descem para -196°C. Você deve implementar procedimentos rigorosos de torque a frio. Siga estas etapas específicas para mitigar vazamentos perigosos:

1. Execute uma sequência inicial de torque à temperatura ambiente seguindo padrões em estrela padrão.

2. Introduza o fluido criogênico lentamente para controlar o gradiente térmico através do flange.

3. Permita que todo o corpo da válvula e o conjunto do flange atinjam a temperatura operacional mínima.

4. Execute um procedimento final de torque a frio para contabilizar a contração máxima do material.

O isolamento e a integração da caixa fria exigem atenção meticulosa aos detalhes. Práticas inadequadas de isolamento permitem a entrada de umidade atmosférica. Essa umidade condensa e congela rapidamente. Causa acúmulo perigoso de gelo ao redor das peças móveis críticas. O gelo sólido pode travar facilmente a haste operacional. Também pode danificar permanentemente a placa protetora contra gotejamento. Certifique-se de que suas equipes de instalação executem uma integração de caixa fria completamente selada para evitar qualquer exposição atmosférica.

A orientação de instalação determina o sucesso dos seus sistemas de proteção térmica. Os capôs ​​estendidos dependem inteiramente de um espaço de vapor funcional. Normalmente, você deve instalá-los a 45 graus da posição vertical vertical. Esta orientação estrita mantém intacta a coluna de gás isolante. Ele protege ativamente a gaxeta contra contato extremo com fluidos frios. Qualquer desvio severo da vertical permite que o GNL líquido alcance a gaxeta, garantindo uma falha criogênica da válvula esférica .

Lógica de seleção: avaliando seu fabricante de válvula de serviço de GNL

A seleção confiável de fornecedores requer testes rigorosos e verificação de conformidade. Nunca confie apenas em modelos teóricos de design. Exija evidências empíricas sólidas de padrões reconhecidos da indústria. Procure os certificados oficiais de testes criogênicos BS 6364 ou Shell MESC SPE 77/200. Certifique-se de que o fornecedor realize rotineiramente testes de submersão localizados com nitrogênio líquido (-196°C) em seus lotes de produção. Eles devem medir com precisão as taxas de vazamento interno e externo de hélio. Eles devem realizar esses testes críticos diretamente na frente de inspetores terceirizados certificados.

A transparência da cadeia de abastecimento e a rastreabilidade dos materiais são igualmente vitais. Você deve exigir estritamente relatórios de teste de material (MTRs) completos para cada componente que contenha pressão. Verifique rigorosamente as origens específicas da fundição. Esta verificação diligente elimina o enorme risco de utilização de aço poroso e não conforme. Fundições de má qualidade levam diretamente a microfissuras e falhas estruturais catastróficas sob estresse criogênico extremo.

Defina claramente as próximas ações ao envolver os fabricantes. Não aceite simplesmente uma cotação de preço genérica. Oriente sua equipe de compras a solicitar documentação técnica específica e detalhada. Solicite desenhos abrangentes do Arranjo Geral (GA). Solicite relatórios reais de amostras de testes criogênicos de projetos anteriores semelhantes. Exija valores de coeficiente de fluxo (CV) altamente detalhados. Este meticuloso processo de verificação garante que você receba uma solução verdadeiramente projetada.

Conclusão

A seleção de uma válvula criogênica confiável continua sendo um exercício fundamental na mitigação do risco operacional. A contração térmica extrema, o desgaste inevitável da sede e a necessidade de manutenção em linha devem ditar a especificação final de engenharia. Priorize a estabilidade mecânica acima de tudo ao manusear gás natural liquefeito.

Instamos os compradores a pesar cuidadosamente as despesas de capital iniciais em relação às realidades de manutenção a longo prazo. O custo inicial dos designs de primeira linha muitas vezes parece alto. No entanto, isso é insignificante em comparação com o custo proibitivo de cortar válvulas soldadas de uma linha de GNL ativa e altamente lucrativa. O tempo de inatividade da fábrica elimina rapidamente qualquer economia inicial em compras.

Não deixe seu próximo grande projeto ao acaso. Incentive suas equipes de engenharia a buscar consultas técnicas no início da fase de projeto. Baixe uma lista de verificação de especificações detalhada e em conformidade com os padrões para garantir que cada parâmetro seja minuciosamente avaliado para seu próximo projeto de GNL.

Perguntas frequentes

P: Qual é a classificação de temperatura mínima para uma válvula de esfera munhão de GNL padrão?

R: A classificação mínima é -196°C (-320°F). Isto serve como padrão global para o manuseio de nitrogênio líquido e GNL. Alcançar esta classificação exige que os fabricantes utilizem materiais de corpo austeníticos específicos, como CF8M, juntamente com assentos macios de PCTFE duráveis ​​para evitar estilhaços.

P: Por que é necessária uma haste estendida para uma válvula de -196 graus?

R: Uma haste estendida cria uma coluna de gás isolante crucial acima da linha de líquido. Este espaço de vapor evita fisicamente que o frio extremo suba pela haste de metal. Sem ele, o empanque da haste e o atuador automatizado congelariam, causando falha mecânica completa.

P: Qual é a diferença entre uma válvula de esfera criogênica DBB e DIB?

R: DBB significa Double Block and Bleed, utilizando sedes unidirecionais que vedam contra a pressão das extremidades da tubulação. DIB significa Duplo Isolamento e Sangramento, apresentando sedes bidirecionais que vedam em ambas as direções. Essa diferença impacta fortemente o modo como os engenheiros projetam mecanismos de alívio de cavidades.

P: Como uma válvula criogênica gerencia a pressão da cavidade aprisionada?

R: Ele gerencia a pressão usando sedes de efeito de pistão único (SPE). Esses assentos projetados são acionados mecanicamente por mola. Quando o GNL retido vaporiza e se expande, as molas permitem que os assentos se flexionem automaticamente. Isso libera o excesso de pressão perigoso com segurança de volta para a tubulação a montante.
