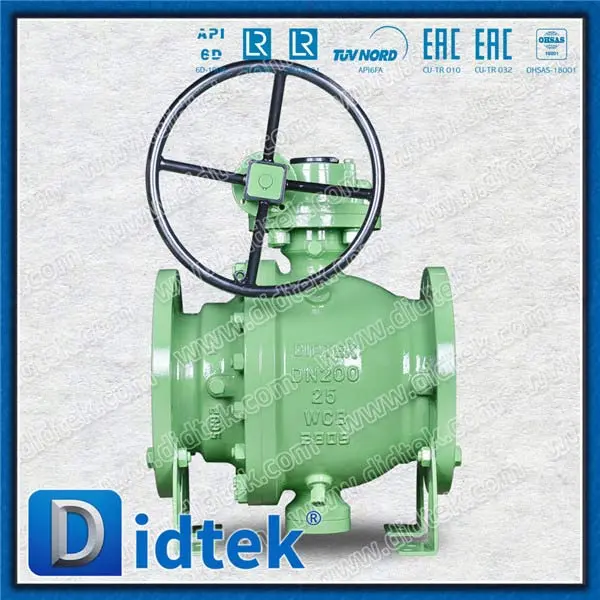

Válvula de esfera munhão SS321: teste de vácuo para indústria de semicondutores

A fabricação de semicondutores opera em uma realidade estrita de tolerância zero. Mesmo vazamentos microscópicos de vácuo ou liberação de gases moleculares em sistemas de subfábricas resultam em wafers contaminados. Essas falhas invisíveis levam a perdas catastróficas de rendimento e a enormes paralisações das instalações. As válvulas industriais padrão degradam-se rapidamente sob pressão de alto vácuo. O ciclo mecânico contínuo acelera drasticamente esse desgaste físico. Vemos engenheiros recorrendo cada vez mais à válvula esfera munhão SS321 como uma solução altamente projetada. Ele lida facilmente com esses ambientes operacionais extremos. Oferece estabilidade estrutural incomparável e resiliência de material confiável ao longo de milhões de ciclos. Este artigo fornece aos engenheiros e gerentes de instalações uma estrutura de avaliação técnica confiável. Você aprenderá exatamente como especificar, testar e implementar essas válvulas especializadas. Orientamos você através de protocolos de testes rigorosos para proteger seus delicados sistemas de vácuo. Você entenderá como unir efetivamente as especificações dos componentes brutos à conformidade com salas limpas.

Principais conclusões

• Os projetos montados em munhão evitam a deflexão da esfera sob diferenciais de pressão de alto vácuo, prolongando a vida útil da sede e mantendo vedações estanques.

• SS321 (aço inoxidável estabilizado com titânio) resiste à corrosão intergranular durante cozimentos em alta temperatura, superior às ligas 304 padrão ou 316 de linha de base.

• A verificação de uma válvula de esfera para teste de vácuo requer espectrometria de massa de hélio rigorosa e taxas de liberação de gases documentadas.

• A avaliação de aquisições deve unir as especificações brutas com a conformidade da sala limpa (por exemplo, montagem ISO Classe 5) para garantir a prontidão imediata da subfábrica.

O custo do compromisso no controle de vácuo de semicondutores

A integridade do vácuo determina o sucesso geral da instalação. Você deve avaliar rigorosamente o tempo de atividade e o rendimento do wafer. As intervenções de manutenção na subfábrica interrompem a produção contínua em toda a fábrica. Cada reparo não programado impacta a complexa sequência de fabricação. Os componentes padrão de controle de fluidos não atendem a essas rigorosas demandas operacionais.

As válvulas de esfera flutuante dependem da pressão positiva da linha para empurrar a esfera para a sede a jusante. As condições de alto vácuo invertem completamente esta dinâmica. A pressão negativa afasta a bola do assento. Esta separação física cria um caminho microscópico para a entrada de gás. A deformação do assento ocorre rapidamente durante ciclos frequentes de subfab.

Ligas inferiores apresentam graves riscos ao processo. Eles sofrem com a liberação de gases do material sob forte estresse térmico. Superfícies internas não polidas retêm contaminantes químicos. Eles liberam partículas diretamente no fluxo crítico do processo. Essas partículas migram para cima, para o sensível ambiente de fabricação de wafers.

Os modos de falha comuns em componentes padrão incluem:

• Degradação da vedação elastomérica devido a gases precursores agressivos, como silano ou trifluoreto de nitrogênio.

• Micro-gripagem na superfície da esfera devido ao mau acabamento superficial inicial.

• Desgaseificação do volume retido quando a válvula muda de posição sob vácuo.

• Perda de vedação de limite durante mudanças repentinas de diferencial de pressão.

A transição para uma dedicada válvula semicondutora não é negociável. Os componentes padrão não podem ser dimensionados de acordo com suas metas de eficiência da subfábrica. Você precisa de equipamentos de controle de fluxo projetados com precisão. Isso garante isolamento absoluto em linhas de gás complexas e de alto vácuo. Contentar-se com menos arrisca milhões de dólares em silício descartado.

Projetando a solução: Por que SS321 e design de munhão?

Devemos examinar a mecânica estrutural do controle avançado de fluxo. A ancoragem do munhão absorve com segurança tensões mecânicas extremas. As válvulas flutuantes tradicionais mudam de forma imprevisível sob carga. Os designs do munhão fixam com segurança a bola nas hastes superior e inferior. Isto evita que a esfera seja puxada para a sede a jusante durante a operação de vácuo profundo.

Você alcança vários resultados diretos e mensuráveis. O torque operacional cai significativamente em todas as faixas de pressão. Os assentos poliméricos apresentam muito menos atrito de deslizamento. Isto leva a uma integridade de vedação consistente a longo prazo. A estabilidade mecânica garante que a válvula mantenha sua linha central exata. Ele resiste a intensos diferenciais de pressão através da barreira de fronteira primária.

A ciência dos materiais desempenha um papel igualmente vital aqui. A válvula SS321 oferece vantagens metalúrgicas distintas. O aço inoxidável 321 inclui uma adição vital de titânio. O titânio atua como um poderoso elemento estabilizador. Evita a precipitação de carboneto durante a soldagem orbital. Ele também estabiliza a estrutura metálica durante cozimentos a vácuo em alta temperatura.

O aço inoxidável 316L padrão lida bem com a corrosão geral. No entanto, a ciclagem térmica rigorosa expõe os seus limites estruturais. SS321 fornece integridade estrutural superior durante repetidas fases de aquecimento e resfriamento. O titânio liga-se agressivamente ao carbono. Isso evita o esgotamento do cromo nos limites microscópicos dos grãos. Você evita totalmente a corrosão intergranular.

Tabela de comparação de desempenho de materiais

Melhores Práticas: Sempre especifique SS321 para linhas de alta pureza que exigem cozimentos térmicos frequentes acima de 400°C. Isso garante vida útil máxima e evita o derramamento de partículas invisíveis.

Protocolos rigorosos de teste de vácuo para válvulas esféricas de alta pureza

Você não pode confiar em métodos padrão de teste hidrostático. A verificação de uma válvula de esfera para teste de vácuo exige metodologias de diagnóstico avançadas. A espectrometria de massa de hélio representa o padrão ouro indiscutível da indústria. As moléculas de hélio penetram facilmente nos caminhos microscópicos de vazamento. Eles são inertes e incrivelmente pequenos.

Os testes internos envolvem a pulverização de hélio ao redor do exterior da válvula. Os técnicos criam um forte vácuo dentro do corpo da válvula simultaneamente. O teste externo pressuriza a válvula internamente com gás hélio. O sensor então verifica o ambiente externo. Ambos os métodos garantem isolamento absoluto dos limites. Você deve esperar uma taxa de vazamento aceitável na linha de base de 1 × 10 ^-9 atm cc/seg. As aplicações de ultra-alto vácuo (UHV) exigem essas tolerâncias rígidas.

A verificação do cozimento e da liberação de gases segue os testes de vazamento estrutural. Os engenheiros medem cuidadosamente a liberação de gases moleculares sob temperaturas elevadas. A válvula deve apresentar zero introdução de compostos orgânicos voláteis (VOCs). Ele também deve impedir que partículas físicas entrem no caminho do fluxo. Até mesmo vestígios de VOCs interrompem permanentemente os delicados processos de deposição de wafers.

Siga esta sequência de testes numerada rigorosa:

1. Teste de pulverização de hélio de linha de base: Confirme a integridade do limite bruto em temperatura ambiente padrão.

2. Protocolo de aquecimento térmico: Aqueça a válvula extensivamente para eliminar a umidade da superfície e os gases atmosféricos aprisionados.

3. Análise de Gás Residual (RGA): Mede a composição química exata de quaisquer moléculas liberadas de gases.

4. Teste de Ciclo Mecânico: Acione a válvula rapidamente de 10.000 a 50.000 vezes sob vácuo total.

5. Espectrometria de Massa Final: Teste novamente as taxas de vazamento de hélio globalmente para garantir que a atuação não comprometa a vedação.

O ciclo de integridade da sede e da vedação comprova a viabilidade em campo a longo prazo. O movimento mecânico constante degrada os polímeros macios ao longo do tempo. Os testes dinâmicos confirmam que o limite de vedação permanece estável durante todo o ciclo de vida pretendido.

Estrutura de Decisão: Avaliação de Válvulas Semicondutoras para Aquisição

A aquisição vai muito além de dimensões básicas e classificações de pressão. Você deve avaliar rigorosamente o acabamento da superfície interna. Os engenheiros medem isso usando a Média de Rugosidade (Ra). Valores mais baixos de Ra indicam superfícies metálicas muito mais lisas. Uma verdadeira válvula de esfera de alta pureza requer tratamentos agressivos de eletropolimento. Este processo especializado remove picos e vales microscópicos. Superfícies lisas minimizam a área interna onde ficam presos contaminantes ou gases de processo.

A seleção do material influencia fortemente as sedes e os anéis de vedação. Você deve combinar perfeitamente os polímeros com a química específica do seu processo. Os elastômeros padrão degradam-se rapidamente quando expostos a precursores semicondutores especializados.

Tabela de avaliação de polímeros para sistemas de vácuo

A montagem em sala limpa determina a prontidão operacional imediata da subfábrica. Você deve verificar rigorosamente todas as condições de montagem. Os fabricantes devem construir, testar e embalar componentes dentro de uma sala limpa ISO Classe 4 ou 5. Desembalar uma válvula contaminada arruína toda a linha de base do sistema de vácuo. As micropartículas ambientais atuam como bloqueadores físicos no assento. Eles evitam a formação de vedações de vácuo absoluto.

A rastreabilidade fornece sua proteção crítica final. Exija documentos de conformidade rigorosos antes da compra. Exigir Relatórios de Teste de Materiais (MTRs) certificados para todos os aquecimentos de metal. Proteja certificados individuais de vazamento de hélio vinculados diretamente aos números de série. Obtenha certificações assinadas de montagem de sala limpa.

Erro comum: aceitar certificados generalizados testados em lote. Sempre exija dados de teste serializados para componentes de ultra-alto vácuo. Os testes em lote ignoram completamente os defeitos de fabricação individuais.

Realidades de implementação: riscos de implementação e manutenção

A implementação no terreno acarreta riscos altamente distintos. O manuseio adequado da instalação garante que seu investimento de capital sobreviva à etapa final. Muitas vezes vemos técnicos bem-intencionados comprometerem prematuramente as embalagens para salas limpas. Você só deve abrir a bolsa protetora interna dentro do ambiente limpo designado.

O torque inadequado sobrecarrega severamente o corpo forjado da válvula. A aplicação de força irregular distorce as delicadas superfícies internas de assentamento. Isso cria vazamentos de vácuo imediatos e não rastreáveis. Siga sempre as sequências específicas de aparafusamento do flange. Use torquímetros recentemente calibrados para cada conexão.

O alinhamento de atuação requer precisão absoluta. A conexão de atuadores pneumáticos ou elétricos a válvulas munhões envolve um revestimento central exato. O design do munhão simplifica significativamente esta etapa. Seu menor requisito de torque reduz o dimensionamento necessário do atuador. Atuadores menores economizam espaço físico vital em ambientes apertados de subfábricas. Eles também consomem muito menos ar comprimido ou eletricidade operacional.

A manutenção do ciclo de vida muda drasticamente com a especificação inicial correta. Uma válvula de esfera a vácuo com classificação adequada amplia sua pista operacional. Ele afasta a estratégia de sua instalação do reparo de emergência reativo. Você faz a transição com sucesso para uma manutenção programada e previsível. Isto reduz significativamente o tempo de inatividade não planejado da ferramenta.

Recomendamos fortemente o estabelecimento de um inventário localizado na subfábrica de kits de vedação sobressalentes pré-limpos. Armazene-os estritamente em condições de sala limpa compatíveis. Quando ocorrer manutenção programada, substitua todas as vedações dinâmicas simultaneamente. Não reutilize selos antigos.

Conclusão

A especificação de uma válvula esfera munhão SS321 atua como um investimento definitivo na mitigação de riscos. Você combina com sucesso uma resiliência de material incomparável com estabilidade mecânica total. Projetos robustos de munhão evitam estritamente a deflexão da esfera. As ligas estabilizadas com titânio interrompem completamente a corrosão intergranular em alta temperatura. Esta síntese protege diretamente o frágil rendimento do wafer.

Aconselhe suas equipes de compras e engenharia a usarem uma lógica estrita de seleção. Desqualifique imediatamente os fornecedores que ocultam ou ocultam dados brutos de teste. Se eles não puderem fornecer registros transparentes e serializados de vazamento de hélio, procure outro lugar. Rejeitar fornecedores que não possuam instalações de montagem de salas limpas certificadas de classe ISO.

Tome medidas decisivas hoje para proteger sua arquitetura de subfabricação. Solicite fichas técnicas altamente detalhadas de seus fornecedores selecionados. Faça referência cruzada de suas capacidades declaradas com seus requisitos específicos de pressão de vácuo. Entre em contato com um engenheiro de aplicação especializado para agendar uma revisão abrangente das especificações.

Perguntas frequentes

P: Qual é a taxa de vazamento de hélio aceitável para uma válvula esfera de vácuo semicondutora?

R: A taxa de vazamento aceitável padrão da indústria normalmente varia em torno de 1 × 10 ^-9 mbar L/s para aplicações de alto vácuo. No entanto, zonas de ultra-alto vácuo (UHV) podem exigir tolerâncias mais rigorosas. Você deve esclarecer seus requisitos exatos de aplicação na subfabricação, já que as linhas de vácuo ásperas toleram taxas de linha de base ligeiramente mais altas.

P: Por que escolher uma válvula SS321 em vez de uma válvula 316L para sistemas de vácuo?

R: SS321 contém titânio, que estabiliza o aço durante estresse térmico extremo. Quando os sistemas de vácuo passam por queimas em alta temperatura para remover a umidade, o 316L pode sofrer esgotamento de cromo. O SS321 evita essa precipitação de carboneto, oferecendo resistência muito superior à corrosão intergranular durante seu ciclo de vida operacional.

P: As válvulas esfera munhão podem ser usadas em aplicações de alta pressão e alto vácuo?

R: Sim. Os projetos de munhão apresentam recursos de vedação bidirecional. Ao ancorar mecanicamente a esfera na parte superior e inferior, a válvula resiste a diferenciais de pressão extremos. Esta estabilidade estrutural inerente os torna altamente versáteis para linhas de instalações complexas que alternam entre fornecimento de gás pressurizado e evacuação a vácuo profundo.

P: Como a montagem em sala limpa afeta o desempenho de uma válvula esfera de alta pureza?

R: A fabricação padrão introduz poeira microscópica, óleos e aparas de metal. Se deixadas dentro da válvula, essas micropartículas atuam como bloqueadores físicos nas sedes de polímero, evitando uma vedação a vácuo absoluto. A montagem em sala limpa garante que a válvula chegue livre de contaminantes, garantindo prontidão imediata para linhas de semicondutores sensíveis.
