Válvula de esfera forjada vs fundida 600LB: benefícios para tubulações de alta pressão

Tubulações de alta pressão exigem confiabilidade absoluta em todos os pontos de conexão. Operando na Classe 600, esses sistemas geralmente suportam pressões de até 1.480 PSI em temperaturas ambientes. Nesses níveis extremos, você precisa de controle de fluidos com tolerância zero. Falhas catastróficas arriscam desastres ambientais massivos e ameaçam a segurança humana. Engenheiros e equipes de compras enfrentam um dilema constante durante o planejamento do projeto. Eles devem equilibrar o menor custo inicial de aquisição de produtos fundidos com a integridade estrutural a longo prazo. Fazer a escolha errada compromete facilmente toda a rede de dutos. Estabeleceremos uma estrutura baseada em evidências para escolher entre métodos de fabricação fundidos e forjados. Você aprenderá como avaliar com eficácia as necessidades de infraestrutura crítica. Vamos nos concentrar estritamente na mitigação de riscos, conformidade do setor e segurança operacional. Este guia ajuda você a tomar decisões metalúrgicas complexas para seu próximo projeto.

Principais conclusões

• A porosidade é a linha divisória: as válvulas fundidas apresentam riscos inerentes de microporosidade e cavidades de contração; válvulas forjadas eliminam isso por meio de compressão termomecânica.

• Força de escoamento previsível: Uma válvula de esfera forjada de 600LB oferece uma estrutura de grãos altamente alinhada, proporcionando resistência superior à fadiga contra pulsação de alta pressão na tubulação e golpe de aríete.

• Padronização: Para aplicações de alta pressão e grande diâmetro, a especificação de uma válvula munhão Classe 600 em um corpo forjado garante uma adesão mais rigorosa aos critérios API 6D.

A realidade da engenharia das condições do oleoduto Classe 600

As classificações ASME Classe 600 levam os sistemas mecânicos aos seus limites absolutos. As válvulas sofrem constantemente uma imensa tensão no arco sob essas condições. Microdefeitos podem permanecer inativos em sistemas Classe 150 ou 300 de classificação inferior. No entanto, eles se tornam pontos de falha ativos quando submetidos a 1.480 PSI. Você não pode permitir anomalias estruturais ao gerenciar meios voláteis de alta pressão. O risco de ruptura repentina do limite de pressão é simplesmente muito alto.

A pulsação do duto apresenta outro enorme desafio de engenharia para os operadores. Uma válvula de esfera de alta pressão suporta diariamente cargas cíclicas do equipamento a montante. Bombas alternativas e compressores pesados ​​geram vibrações mecânicas intensas continuamente. Este ambiente dinâmico exige excepcional resistência à fadiga do material do seu corpo. Sem ele, o invólucro acabará por desenvolver microfissuras perigosas. Com o tempo, essas rachaduras se propagam e causam falhas repentinas.

Devemos também observar atentamente a mecânica interna dos assentos. Os projetos de esferas flutuantes falham rapidamente sob essas classificações de pressão intensas. Eles se tornam ineficientes e sofrem desgaste irreversível da sede. A pressão da linha força a esfera flutuante agressivamente para dentro da sede a jusante. Em vez disso, uma válvula munhão Classe 600 absorve essa pressão de linha diretamente. Ele transfere a carga mecânica através do eixo do munhão inferior e da haste superior. Este mecanismo preciso protege os assentos macios contra forças de esmagamento. Isso torna a integridade do invólucro externo sua barreira definitiva contra cenários de explosão.

Aprofundamento Metalúrgico: Fundição vs. Forjamento

Devemos compreender os processos de fabricação fundamentais para fazer escolhas informadas. Os métodos de fabricação determinam a estrutura molecular interna do seu equipamento. Esta estrutura determina, em última análise, como o metal responde ao estresse.

Vamos examinar primeiro as características do aço fundido. As fundições despejam aço líquido derretido diretamente em moldes de areia moldados. Este processo é inerentemente imprevisível em nível microscópico. Permanece suscetível a vazios de gás, inclusões de areia e porosidade de contração. À medida que o metal fundido esfria, ele se contrai de maneira desigual em diferentes espessuras. Para verificar a integridade interna, os fabricantes devem realizar extensos testes radiográficos (RT). Essa carga de testes retarda significativamente os cronogramas de produção. Também leva a rejeições de peças frequentes e dispendiosas.

Forjar adota uma abordagem radicalmente diferente e mais controlada. As instalações moldam blocos de aço sólidos usando extrema pressão térmica e mecânica. Eles usam enormes prensas hidráulicas para forçar o metal aquecido nas matrizes. Esta compressão termomecânica proporciona vantagens estruturais distintas.

1. Comprime completamente a matéria-prima, fechando os microporos existentes.

2. Ele alinha o fluxo dos grãos metalúrgicos para corresponder ao contorno exato do componente.

3. Elimina totalmente os vazios internos comumente encontrados em peças fundidas.

Uma válvula de esfera de aço forjado requer critérios de inspeção totalmente diferentes. Baseia-se em testes ultrassônicos (UT) em vez de raios X dispendiosos. Este método UT é altamente previsível e mais rápido de executar. Raramente revela defeitos internos ocultos porque o próprio processo os evita.

Comparação de processamento de materiais

Benefícios tangíveis de uma válvula esférica forjada de 600LB

O alinhamento do fluxo de grãos serve como uma importante mudança estrutural no jogo. Ele fornece impacto e resistência à tração até 20% maiores. Isto é válido mesmo contra peças fundidas com exatamente a mesma composição química. Uma válvula de esfera forjada de 600LB lida com picos repentinos de tensão com segurança. Absorve impactos de golpe de aríete sem iniciar fraturas frágeis. Ele se estica em vez de quebrar sob condições extremas de sobrecarga.

A uniformidade da espessura da parede representa outra enorme vantagem operacional para os engenheiros. As máquinas de forjamento sempre fornecem dimensões físicas precisas e altamente repetíveis. Eles garantem resultados de fabricação consistentes em grandes pedidos de projetos. Isso elimina manchas finas localizadas que afetam as fundições tradicionais. As mudanças no núcleo do corpo fundido geralmente causam esses perigosos pontos fracos durante o resfriamento.

Devemos também considerar a estrita conformidade da indústria e a rastreabilidade dos materiais. Uma válvula forjada API 6D simplifica significativamente a documentação do seu projeto. Ele fornece relatórios de teste de materiais (MTRs) claros e confiáveis. Ele garante conformidade ininterrupta para aplicações de serviços agressivos. Normas como NACE MR0175 e ISO 15156 exigem estruturas internas impecáveis. A fissuração induzida por hidrogênio (HIC) visa agressivamente anomalias estruturais. A integridade forjada evita que os átomos de hidrogênio encontrem cavidades microscópicas para se acumularem em seu interior.

Finalmente, analisamos as capacidades de usinagem sem defeito. O aço forjado produz naturalmente um acabamento superficial muito superior. Ele tem melhor desempenho durante as fases finais de usinagem automatizada. Este acabamento impecável garante tolerâncias mais rigorosas para vedações internas dinâmicas. Reduz drasticamente os riscos de emissões fugitivas ao longo da vida operacional. Você mantém um selo ambiental mais rígido e seguro por décadas.

Estrutura de decisão: pontos críticos de risco versus custo

Você nem sempre precisa forjar para cada conexão de pipeline. Os engenheiros devem aplicar uma estrutura de decisão lógica para otimizar os orçamentos. Recomendamos especificar opções de conversão para linhas de serviços públicos padrão. Eles funcionam perfeitamente para circuitos de água de resfriamento de baixo risco. As linhas de derivação secundárias também operam com segurança usando materiais fundidos. As peças fundidas acomodam geometrias maciças e personalizadas excepcionalmente bem. Quando você especifica projetos de furos extremamente grandes, os custos de forjamento tornam-se geometricamente proibitivos. Você deve aceitar a conversão para sistemas de 36 polegadas e maiores.

No entanto, você enfrenta situações em que forjar se torna absolutamente obrigatório. Você deve eliminar totalmente as variáveis ​​estruturais na infraestrutura crítica. Aconselhamos fortemente materiais forjados para as seguintes aplicações:

• Válvulas de bloqueio da linha principal, isolamentos de estações de compressores e sistemas de retenção de suínos.

• Ambientes de mídia tóxicos, letais ou altamente inflamáveis. Isto inclui gás natural de alta pressão e linhas de petróleo ácido.

• Aplicações que exigem execução de projetos rápida e previsível.

A disponibilidade de blocos forjados muitas vezes ignora os longos prazos de entrega de moldes personalizados. Ajuda as empresas de engenharia a evitar taxas inesperadas de rejeição de EQM. Um único raio X com falha em um corpo fundido pode atrasar os projetos por semanas. Forjar garante que seu cronograma de produção permaneça intacto.

Considerações de Especificação e Implementação

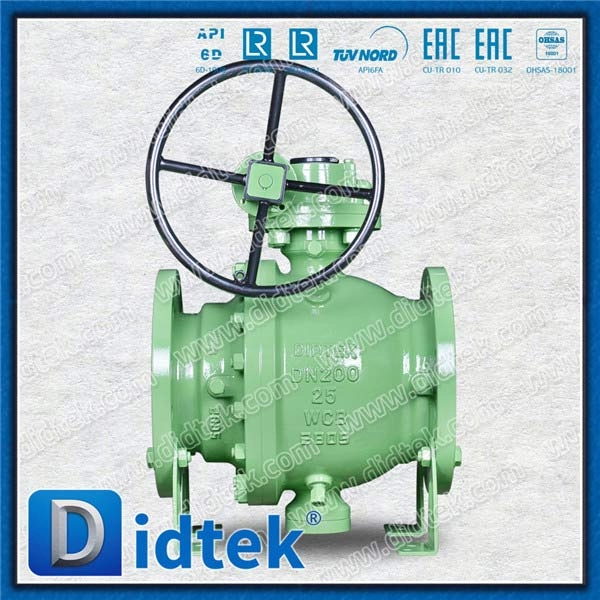

A operação de alta pressão gera inevitavelmente valores de torque interno massivos. A pressão diferencial empurra a esfera com força contra as superfícies de assentamento a jusante. Especificar uma válvula esférica de engrenagem helicoidal de precisão é estritamente necessário aqui. Evita lesões graves ao operador durante a operação manual em configurações de Classe 600. Alavancas de haste nuas tornam-se fisicamente impossíveis de girar com segurança nessas pressões. O redutor garante uma rotação da haste suave e altamente controlada. Impede ações de abertura rápidas que causam martelamento hidráulico destrutivo.

A construção da carroceria requer uma revisão cuidadosa durante a fase de especificação. Você deve escolher entre arquiteturas de design de duas e três peças. Corpos forjados de três peças permitem procedimentos de manutenção em linha muito mais fáceis. Eles suportam tarefas de usinagem interna mais complexas durante a fabricação. Você também deve avaliar as configurações de corpo soldado versus parafusado. Corpos forjados totalmente soldados eliminam completamente as rotas de vazamento nos flanges atmosféricos. Isto continua a ser essencial em cenários de tubulações enterradas onde o acesso para manutenção é zero.

As conexões finais exigem supervisão metalúrgica rigorosa de sua equipe. A transição das extremidades das válvulas forjadas para a metalurgia de tubulações requer uma revisão rigorosa. Você precisa de uma avaliação cuidadosa de todos os preparativos das extremidades da solda. Os ângulos de chanfro do tubo devem corresponder perfeitamente às extremidades da válvula. A correspondência de carbono equivalente (CE) garante soldas de campo fortes e confiáveis. Ele determina seus requisitos de tratamento térmico de pré-aquecimento e pós-soldagem. Ignorar esta etapa causa soldas quebradiças e falhas catastróficas na linha.

Conclusão

• As economias iniciais na aquisição de uma carroceria fundida desaparecem rapidamente. Falhas em testes, altas taxas de rejeição e riscos operacionais eliminam essas margens em ambientes de alta pressão.

• Para infraestrutura de linha principal Classe 600, soluções padronizadas de aço forjado oferecem segurança incomparável. Eles fornecem integridade estrutural verificável e total prontidão para conformidade.

• Eles garantem a confiabilidade a longo prazo exigida pelos modernos padrões de segurança de dutos.

• Sempre exija inspeções UT abrangentes antes do início da instalação da tubulação.

• Alinhe sua seleção de materiais precisamente com os requisitos de serviço ácido da NACE, se aplicável.

Perguntas frequentes

P: Por que as válvulas forjadas geralmente são limitadas a faixas de tamanho específicas?

R: O forjamento requer prensas hidráulicas enormes. Acima de certos diâmetros, geralmente 24 polegadas ou mais, as limitações físicas tornam-se extremas. As despesas com ferramentas para prensas de forjamento gigantescas atingem níveis proibitivos. Portanto, corpos fundidos ou soldados em placas continuam sendo as únicas opções economicamente viáveis ​​para redes massivas de dutos.

P: Uma válvula de esfera de aço forjado exige um END diferente de uma válvula fundida?

R: Sim, é verdade. As peças fundidas dependem fortemente de testes de radiografia (raios X) para encontrar defeitos volumétricos, como vazios internos. Os forjados usam principalmente testes ultrassônicos (UT). O UT detecta falhas lineares ou delaminação interna. O processo de forjamento elimina naturalmente vazios volumétricos, tornando desnecessárias as dispendiosas radiografias.

P: Uma válvula fundida pode atender aos padrões API 6D para tubulações de alta pressão?

R: Sim, as válvulas fundidas podem obter a certificação API 6D. No entanto, eles enfrentam requisitos rigorosos de Exame Não Destrutivo (NDE). A aprovação nesses testes rigorosos geralmente leva a altas taxas de rejeição e retrabalho na fundição. Isto introduz atrasos significativos no cronograma e riscos incontroláveis ​​para os empreiteiros de EPC.

P: Como a classe de pressão afeta a escolha de um operador de engrenagem helicoidal?

R: O atrito da sede aumenta exponencialmente com a pressão interna. Uma válvula Classe 600 requer um torque operacional significativamente maior do que uma válvula Classe 150 do mesmo tamanho. Portanto, um operador de engrenagem helicoidal torna-se estritamente obrigatório. Garante abertura e fechamento seguros e controlados, o que evita efeitos perigosos de golpe de aríete.
