Válvula de esfera forjada 2500LB para injeção de água: solução de alta pressão

Os sistemas de injeção de água e recuperação avançada de petróleo (EOR) operam sob condições brutais. Eles combinam extrema pressão, ciclos contínuos e meios altamente corrosivos em um ambiente hostil. Você precisa de equipamentos projetados especificamente para lidar com essas forças combinadas sem concessões.

As válvulas padrão ou fundidas falham inevitavelmente sob o imenso estresse mecânico das aplicações da Classe 2500. Os operadores frequentemente enfrentam vazamentos por porosidade do corpo, deformação rápida da sede e rupturas perigosas da haste. Estas falhas estruturais interrompem imediatamente a produção e criam graves riscos de segurança no local.

Uma válvula de esfera forjada de alta pressão fornece a integridade estrutural básica necessária para esses ambientes. Exploraremos por que mecanismos de vedação projetados com precisão e corpos forjados são obrigatórios. Você aprenderá como avaliar adequadamente projetos de munhões, polímeros de engenharia avançados e padrões críticos de conformidade.

Principais conclusões

• Integridade do material: O aço forjado (A105 ou F316) não é negociável para aplicações de 2500LB para eliminar os riscos de microporosidade inerentes aos corpos fundidos.

• Tecnologia de vedação: Nas pressões ASME Classe 2500, as sedes padrão de PTFE falham; plásticos de engenharia como PEEK ou vedações metal-metal são obrigatórios.

• Projeto estrutural: Projetos de 3 peças montados em munhão com flanges RTJ (Ring Type Joint) são essenciais para absorver cargas axiais e evitar emissões fugitivas.

• Conformidade: A conformidade verificável com API 6D e ASME B16.34, apoiada por rigorosos testes hidrostáticos e pneumáticos, é a principal referência para a seleção de fornecedores.

As realidades de engenharia da seleção de válvulas EOR e de injeção de água

O sucesso na EOR depende de critérios de sistema altamente específicos. Você deve obter isolamento sem vazamento em todos os segmentos do pipeline. O equipamento deve resistir ativamente a partículas de alta velocidade, como areia e sedimentos encontrados na água produzida. O sistema também deve permanecer imune a violentos picos de pressão durante a partida da bomba.

Por que o forjamento é obrigatório? Uma válvula de esfera de 2.500 LB lida com pressões ambientais de trabalho em torno de 6.000 PSI. Os corpos fundidos contêm microporosidades inerentes ao processo de resfriamento. Esses minúsculos vazios internos tornam-se pontos de falha catastróficos sob carga hidráulica extrema. O aço forjado oferece densidade metalúrgica incomparável. O processo de forjamento pesado alinha a estrutura granular do metal. Evita rupturas da carcaça durante choques hidráulicos repentinos e ciclagem extrema.

A falha da válvula acarreta penalidades operacionais severas. Uma válvula comprometida interrompe imediatamente as taxas de injeção. Cria riscos ambientais significativos se o meio tóxico escapar. Um grave período de inatividade operacional segue-se a cada incidente de explosão. Os operadores enfrentam enormes perdas diárias de produção enquanto aguardam substituições. Devemos tratar a seleção de componentes como um mandato estrito de segurança e não como uma simples decisão de compra.

Dimensões Críticas de Avaliação: Componentes Estruturais e de Vedação

Devemos avaliar os principais componentes estruturais antes da instalação. A escolha entre designs montados em munhão e flutuantes é extremamente simples. As válvulas de esfera flutuante são universalmente desqualificadas nesta classificação de pressão extrema. A carga de impulso hidráulico empurra a esfera diretamente para o assento a jusante. A 6.000 PSI, essa força é simplesmente enorme demais. Ele esmaga instantaneamente as sedes padrão e trava a válvula.

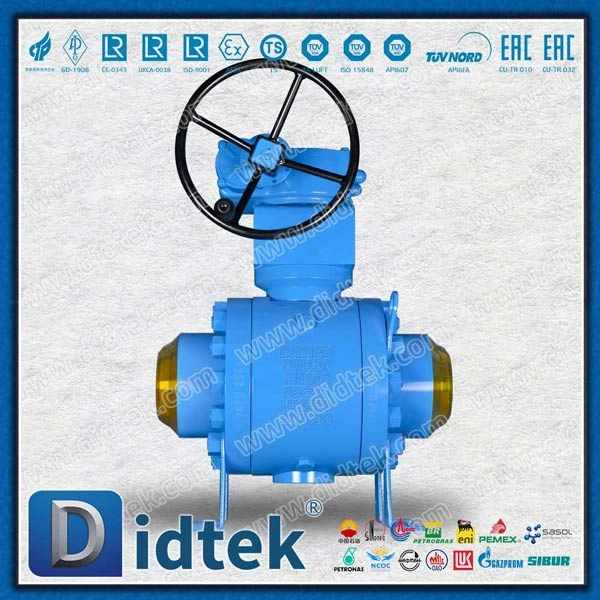

A montagem do munhão desloca totalmente essa enorme carga de impulso. Os blocos do munhão superior e inferior transferem a força hidráulica diretamente para o enorme corpo forjado da válvula. Este mecanismo protege os assentos macios contra esmagamento mecânico. Garante um funcionamento suave sob pressão diferencial máxima. Uma válvula ASME Classe 2500 depende inteiramente desta distribuição de carga específica para funcionar com segurança.

Os materiais de vedação determinam a confiabilidade a longo prazo. O PTFE padrão sofre severa deformação plástica sob carga extrema. As imensas forças hidráulicas fazem com que o PTFE seja expelido para fora das bolsas de vedação. PEEK fornece resistência mecânica significativamente maior. Resiste à extrusão e mantém uma vedação confiável. O PEEK também evita a descompressão explosiva ao manusear meios voláteis.

Tabela de comparação de materiais de vedação

Os tipos de conexão exigem um exame minucioso igual. Você deve especificar flanges Ring Type Joint (RTJ) para tubulação de alta vibração. Os flanges de face elevada (RF) contam com juntas planas. Essas juntas explodem facilmente sob pressão de 6.000 PSI. Os flanges RTJ utilizam um anel de metal sólido. Este anel é comprimido diretamente em uma ranhura usinada. Ele forma uma vedação metal-metal segura e à prova de vazamentos.

Seleção de materiais para ambientes corrosivos de alta pressão

A escolha entre aço carbono (A105) e aço inoxidável (F316) determina a longevidade do sistema. Você deve basear essa decisão inteiramente na composição química do fluido de injeção. Os níveis de salinidade e o teor de H2S degradam rapidamente os metais básicos. O aço carbono funciona excepcionalmente bem para água tratada e não corrosiva. O aço inoxidável torna-se absolutamente necessário quando cloretos ou produtos químicos agressivos estão presentes.

Aplicações EOR altamente corrosivas requerem defesa estrutural adicional. Freqüentemente, você precisa de revestimentos ou sobreposições de solda para proteger áreas vulneráveis. Os engenheiros especificam o Inconel 625 para bolsões de vedação e ranhuras de anel. Evita corrosão localizada onde as vedações ficam. Essa sobreposição interna estende significativamente o ciclo de vida de uma válvula de esfera EOR . Oferece resistência à corrosão premium sem o custo de um corpo sólido totalmente exótico.

A conformidade com NACE MR0175 é obrigatória para ambientes de serviço ácidos. Este padrão determina controles rígidos de dureza em toda a montagem. O sulfeto de hidrogênio (H2S) ataca metais duros, causando rápida fissuração por tensão de sulfeto (SSC). Os materiais da esfera, da haste e do corpo devem permanecer abaixo dos níveis específicos de dureza Rockwell. Devemos verificar esses níveis exatos de dureza durante a fase inicial de aquisição.

Verificação de Desempenho: Padrões API 6D e ASME Classe 2500

As linhas de base regulatórias definem a segurança em sistemas de dutos de alta pressão. Cada válvula de esfera de aço forjado deve passar por requisitos de testes rigorosos e específicos. A API 6D rege as especificações de válvulas para tubulações para serviços pesados. A API 598 determina rotinas diárias de inspeção e teste de válvulas. A ASME B16.34 estabelece classificações rigorosas de pressão e temperatura com base na espessura da parede e na resistência do material.

Os compradores devem examinar minuciosamente os relatórios de Teste de Aceitação de Fábrica (FAT). Recomendamos fortemente a exigência de verificações específicas antes do envio:

1. Testes de carcaça hidrostática de alta pressão: Testa o corpo forjado a 1,5 vezes a pressão nominal máxima de trabalho para garantir zero vazamentos na carcaça.

2. Testes de sede pneumática de baixa pressão: Verifica a integridade das vedações PEEK em baixas pressões, que são notoriamente mais difíceis de vedar do que em alta pressão.

3. Teste de torque sob pressão diferencial máxima: prova que o atuador pode realmente girar a esfera quando a pressão total da tubulação empurra um dos lados.

A rastreabilidade comprova a origem e a qualidade do material. Você deve exigir estritamente Relatórios de Teste de Materiais (MTRs) para cada peça que contenha pressão. A certificação EN 10204 3.1 ou 3.2 é essencial aqui. Ele verifica a composição química exata, o limite de escoamento e o processo de tratamento térmico do aço forjado bruto. Sem rastreabilidade, você corre o risco de instalar metais falsificados de qualidade inferior.

Riscos de implementação e lógica de seleção

O dimensionamento da porta impacta significativamente a dinâmica do fluxo de fluidos. Você deve decidir conscientemente entre configurações de passagem total e passagem reduzida. Os projetos de portas completas correspondem perfeitamente ao diâmetro interno da tubulação. Eles minimizam a queda de pressão no sistema. Eles são absolutamente necessários para operações de limpeza e limpeza de tubulações. As válvulas de diâmetro reduzido economizam espaço e peso consideráveis. Eles funcionam bem onde pequenas restrições de fluxo são aceitáveis ​​para o operador.

Comparação de tamanho de porta

A prontidão de atuação é um grande obstáculo à implementação. Um sistema Classe 2500 requer um enorme torque de ruptura operacional. Você deve avaliar cuidadosamente os atuadores pneumáticos, hidráulicos ou elétricos para serviços pesados. O atuador deve suportar o torque de ruptura máximo de forma consistente. Uma dedicada válvula de injeção de água geralmente requer unidades de energia hidráulica especializadas para gerar força de giro suficiente.

As equipes de compras precisam de uma matriz estruturada de verificação de fornecedores. Use estes critérios para avaliar potenciais parceiros de fabricação:

• Eles fabricam as carrocerias forjadas internamente ou apenas montam peças terceirizadas?

• Eles podem fornecer registros abrangentes de testes não destrutivos (END), incluindo testes ultrassônicos (UT) e inspeção de partículas magnéticas (MPI)?

• Quais são os prazos de entrega padrão para configurações de alta liga totalmente testadas?

• Eles possuem bunkers internos de teste de alta pressão capazes de atingir 10.000 PSI com segurança?

Conclusão

A aquisição de um componente de 2.500 LB é fundamentalmente um exercício estrito de mitigação de risco. O sucesso operacional depende inteiramente da adesão aos materiais forjados. Você deve especificar projetos de munhão robustos e polímeros de engenharia avançados. As opções comerciais padrão falharão previsivelmente sob estas condições extremas. Sua infraestrutura exige engenharia de precisão para evitar paralisações catastróficas.

Os engenheiros e as equipes de compras devem se alinhar no início do projeto. Finalize primeiro as especificações exatas do meio em relação à temperatura, contagem de partículas e corrosividade. Solicite desenhos detalhados do Acordo Geral (GA) de fornecedores potenciais. Sempre exija tabelas de torque certificadas de possíveis fabricantes antes de emitir qualquer pedido de compra. Estas etapas garantem o dimensionamento adequado do atuador e a integração perfeita em campo.

Perguntas frequentes

P: Qual é a pressão máxima de trabalho para uma válvula ASME Classe 2500?

R: A curva nominal de pressão-temperatura determina esse limite. Para materiais de aço carbono, a pressão máxima de trabalho atinge aproximadamente 6.000 a 6.170 PSI em temperatura ambiente. Esta classificação diminui à medida que as temperaturas operacionais aumentam. Consulte sempre as tabelas de materiais ASME B16.34 específicas para a liga escolhida.

P: Por que o PEEK é preferido ao PTFE em uma válvula esfera forjada de alta pressão?

R: O PTFE padrão sofre severa deformação plástica sob carga extrema. As imensas forças hidráulicas nas pressões da Classe 2500 fazem com que o PTFE seja extrudado para fora das bolsas de vedação. PEEK fornece resistência mecânica significativamente maior. Resiste à extrusão e mantém uma vedação confiável sob imensa pressão diferencial.

P: Uma válvula de 2500LB pode ser usada tanto para injeção de água quanto para elevação de gás?

R: Sim, eles são estruturalmente sólidos para ambas as aplicações. No entanto, os ambientes de gas lift exigem testes mais rigorosos de emissões fugitivas. Você também deve especificar anéis de vedação resistentes à descompressão explosiva (AED). O gás permeia os elastômeros padrão sob alta pressão, causando sua ruptura quando a pressão da tubulação cai rapidamente.

P: Qual é o prazo de entrega padrão para válvulas de esfera EOR de aço forjado personalizadas?

R: Os benchmarks do setor normalmente variam de 8 a 16 semanas. Este cronograma depende muito da disponibilidade de matéria-prima e dos requisitos de testes específicos. Ligas exóticas, verificações rigorosas de conformidade com a NACE e procedimentos intensivos de END geralmente empurram as entregas para o extremo mais longo deste espectro.
