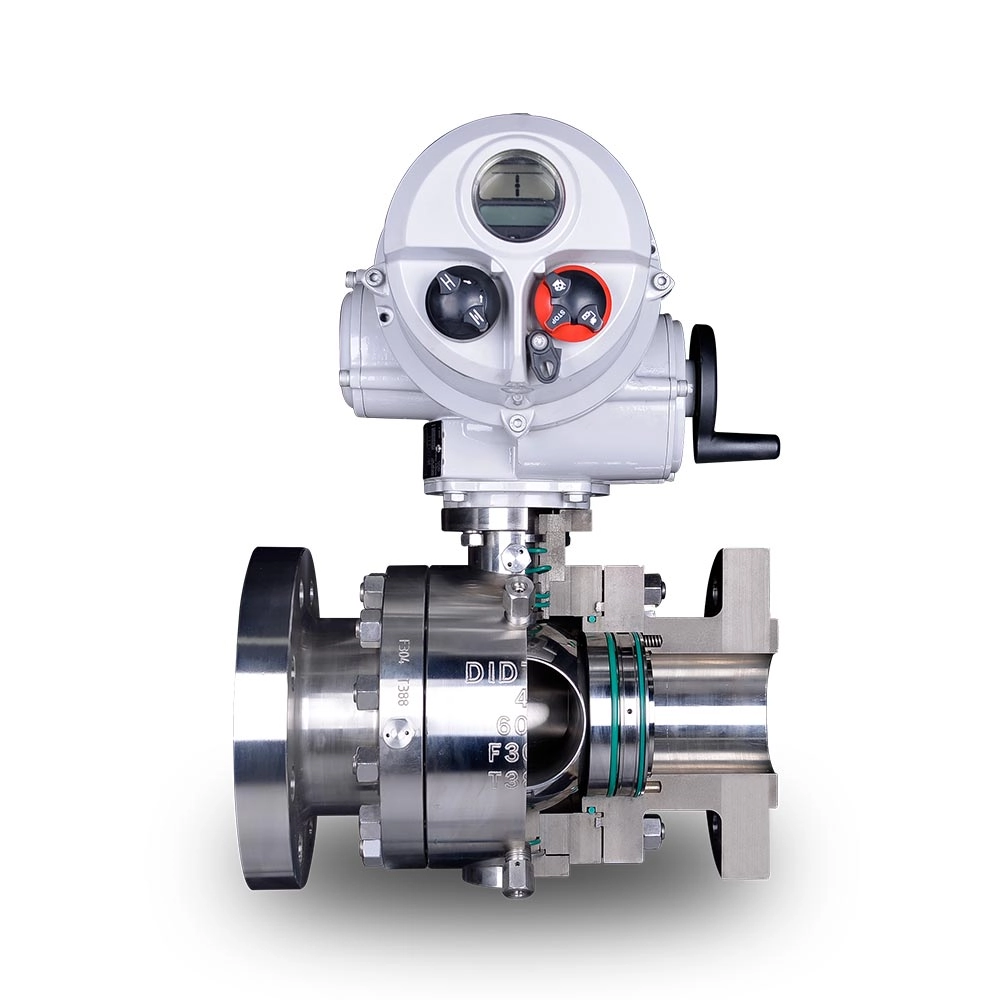

Válvula de esfera elétrica ATEX com sede em PEEK: à prova de explosão até 200°C

A operação de válvulas automatizadas em ambientes perigosos com meios de alta temperatura representa uma ameaça dupla: risco de ignição e deformação da sede. Se um componente falhar sob estresse térmico extremo, atmosferas explosivas podem inflamar-se. A segurança da planta depende muito de uma engenharia robusta para evitar acidentes catastróficos. Os sistemas de controle de processo exigem componentes de isolamento confiáveis.

As válvulas padrão com sede em PTFE atendem de maneira confiável a aplicações gerais, mas falham mecanicamente em temperaturas próximas de 150°C a 180°C, especialmente sob pressão. Sob ciclos térmicos contínuos, os polímeros macios são extrudados e perdem sua capacidade de vedação. As operações enfrentam vazamentos graves, emissões fugitivas e aumento do tempo de inatividade quando excedem esses limites estritos. O controle de fluidos torna-se imprevisível quando a integridade do polímero se degrada.

Para aplicações petroquímicas, farmacêuticas e de vapor de alta pressão, a combinação de um atuador elétrico com certificação ATEX com uma válvula de esfera com sede em PEEK fornece uma solução verificável e de grau de conformidade para operações a 200°C. Esta configuração específica garante um desligamento mecânico rígido enquanto isola com sucesso os componentes eletrônicos contra danos térmicos. Você garante a segurança da planta e mantém a eficiência operacional contínua em ambientes exigentes.

Principais conclusões

• Superioridade do material: As sedes em PEEK (poliéter éter cetona) mantêm a integridade estrutural e as classificações de pressão a 200°C, superando o PTFE padrão.

• Alinhamento de conformidade: Os atuadores elétricos com certificação ATEX devem atender aos padrões de gabinete específicos da Zona 1/2 ou Zona 21/22 (normalmente Ex d) para evitar ignição em áreas perigosas.

• Realidade de atuação: As sedes em PEEK geram maior atrito que o PTFE, exigindo dimensionamento do atuador elétrico com ajuste de torque para evitar a parada do motor.

• Integridade do sistema: O verdadeiro desempenho à prova de explosão a 200°C requer uma avaliação holística do corpo da válvula, vedações da haste (por exemplo, grafite flexível) e suportes de montagem para gerenciar a transferência térmica.

O desafio da engenharia: atuação em meios de alta temperatura em zonas perigosas

Os engenheiros de fábrica muitas vezes enfrentam graves gargalos operacionais. Eles devem automatizar o controle de fluidos onde gases explosivos ou poeira se cruzam diretamente com fluido térmico, vapor ou óleo quente. Estes ambientes ATEX exigem extremo cuidado. Quando o meio interno se aproxima de 200°C, as estratégias convencionais de isolamento automatizado falham rapidamente. A intersecção de atmosferas explosivas e calor extremo cria um envelope operacional altamente implacável. Encontrar uma válvula de esfera elétrica ATEX confiável exige lidar com rigorosas restrições mecânicas e elétricas.

Os atuadores elétricos padrão não possuem caminhos de chama projetados. Eles apresentam riscos de ignição direta em atmosferas voláteis. Um curto-circuito elétrico interno ou uma faísca do motor podem inflamar instantaneamente os gases inflamáveis ​​circundantes. As soluções padrão simplesmente não conseguem sobreviver nestas zonas. Além disso, as sedes de elastômero e polímero padrão enfrentam um fenômeno mecânico conhecido como “fluxo a frio” ou extrusão térmica. O calor intenso suaviza o material. A alta pressão na tubulação força o polímero amolecido para fora de sua cavidade usinada. A válvula perde sua vedação estanque. Os vazamentos se desenvolvem rapidamente. A produção é interrompida enquanto as equipes de manutenção substituem os componentes danificados.

Você deve estabelecer uma linha de base rigorosa para o sucesso. Uma implantação bem-sucedida exige uma montagem integrada. A mecânica da válvula deve suportar ciclos térmicos contínuos de 200°C sem vazamentos. Simultaneamente, a eletrônica do atuador deve permanecer isolada, fria e totalmente compatível. Alcançar esse equilíbrio evita paradas inesperadas da planta. A integridade do sistema depende da visualização da válvula, do hardware de montagem e do atuador como um sistema térmico unificado. Você não pode simplesmente aparafusar peças padrão e esperar uma operação bem-sucedida.

Assento PEEK vs. PTFE: avaliando uma válvula esférica de alta temperatura

A ciência dos materiais dita o sucesso em aplicações térmicas extremas. A avaliação de uma válvula esfera de alta temperatura requer a comparação de cadeias poliméricas específicas. PEEK significa Poliéter éter cetona. Possui imensa resistência à tração e um ponto de fusão notavelmente alto. O PTFE e suas variantes reforçadas, como o TFM, deformam-se rapidamente sob calor intenso. PEEK permanece rigidamente travado no lugar. Sua estrutura semicristalina resiste à ruptura mecânica mesmo quando submetida a tensões térmicas contínuas. Você ganha uma durabilidade incrível.

A dinâmica Pressão-Temperatura (PT) define limites operacionais. Uma válvula com sede em PEEK mantém uma curva de pressão nominal relativamente plana até 250°C. Ele lida facilmente com pressão intensa na tubulação em temperaturas elevadas. As classificações de PTFE caem exponencialmente após ultrapassar o limite de 100°C. A 200°C, o PTFE oferece retenção de pressão confiável praticamente zero. Os operadores que implantam PTFE por engano nessas condições sofrem rupturas imediatas do assento.

Comparação de características de materiais

A compatibilidade da mídia separa ainda mais esses materiais. PEEK resiste fortemente a produtos químicos agressivos, vapor superaquecido e partículas abrasivas. Os polímeros macios degradam-se rapidamente sob estas condições adversas. O vapor intenso faz com que polímeros menores formem bolhas e quebrem. PEEK mantém uma superfície de vedação imaculada. É excelente em aplicações de lama suja e de alta temperatura.

Devemos reconhecer uma troca crítica de confiabilidade. PEEK é significativamente mais duro que os materiais resilientes padrão. Os fabricantes devem usiná-lo com tolerâncias muito mais rigorosas para obter uma vedação à prova de bolhas. Além disso, falta-lhe a esponjosidade do PTFE. O PEEK risca mais facilmente se detritos duros ficarem presos entre a bola e o assento. Você deve instalar filtros em linha a montante para proteger as superfícies de vedação contra escória de soldagem ou incrustações de tubos. O comissionamento cuidadoso protege seu investimento.

Descriptografando requisitos de válvula e atuador certificados pela ATEX

As estruturas regulatórias regem todos os aspectos da automação de áreas perigosas. A Diretiva 2014/34/UE define claramente o que torna um conjunto uma válvula com certificação ATEX . Ele exige protocolos rígidos de design, teste e documentação. Os fabricantes devem provar que seus equipamentos evitam ignição durante operações normais e condições de falha previstas. Você não pode confiar em modificações não certificadas.

A Matriz de Classificação de Zonas categoriza os riscos ambientais. A compreensão desta matriz garante a seleção adequada do equipamento.

• Zonas de Gás (1 e 2): Estas áreas contêm vapores voláteis de produtos petroquímicos ou solventes. A zona 1 indica presença frequente de gás.

• Zonas de Poeira (21 e 22): Esses ambientes abordam partículas combustíveis como grãos, açúcar ou poeira metálica.

• Invólucros à prova de explosão (Ex d): Esses invólucros fundidos pesados ​​contêm faíscas internas. Eles utilizam caminhos de chama usinados para resfriar os gases que escapam abaixo das temperaturas de ignição.

• Maior segurança (Ex e): Esta metodologia de projeto evita a geração de faíscas inteiramente através de componentes elétricos especializados.

As restrições térmicas impactam fortemente a seleção do atuador. A classificação T-Class (classe de temperatura) determina as temperaturas máximas permitidas da superfície. A superfície externa do atuador deve permanecer estritamente abaixo do ponto de ignição da atmosfera perigosa circundante. O meio interno da válvula de 200°C introduz uma enorme complicação. A transferência de calor condutiva sobe pela haste da válvula. Este calor ameaça elevar a temperatura da carcaça do atuador acima dos limites da Classe T. Você deve projetar barreiras de isolamento para manter zonas térmicas independentes.

Estrutura de especificações: Dimensionando sua válvula de esfera elétrica ATEX

O dimensionamento preciso do torque requer profundo conhecimento. A integração de um polímero rígido exige ajustes mecânicos específicos. Como o PEEK possui um coeficiente de atrito mais alto que o PTFE, os atuadores devem trabalhar mais. O dimensionamento correto de uma válvula esférica de atuador elétrico evita a parada catastrófica do motor durante operações críticas.

Você deve aplicar um multiplicador de “torque de ruptura”. Os engenheiros normalmente aumentam o tamanho dos atuadores em 30% a 50% para aplicações PEEK. O atrito aumenta significativamente quando uma válvula permanece fechada por longos períodos. Esta aderência requer uma poderosa onda inicial de força rotacional. Um motor subdimensionado superaquecerá, desarmará sua sobrecarga térmica interna e não conseguirá abrir a linha de processo. Sempre calcule o torque com base na pressão diferencial máxima a 200°C.

A dissipação térmica determina a estratégia de montagem. Você não pode parafusar o atuador diretamente na almofada da válvula. Suportes de haste estendidos e montagens de aletas de resfriamento são absolutamente necessários. Esses componentes criam um entreferro. Eles evitam que o calor do meio de 200°C seja transferido diretamente para a caixa de engrenagens do atuador elétrico e para os componentes eletrônicos sensíveis. O fluxo de ar ambiente natural através deste suporte dissipa a energia térmica de forma eficaz. Protege as placas de circuito contra degradação prematura.

As especificações da vedação da haste exigem igual atenção. Os O-rings padrão degradam-se rapidamente.

• Os componentes FKM ou Viton endurecem e quebram durante a exposição contínua a 200°C.

• A embalagem flexível de grafite carregada fornece controle confiável de emissões fugitivas em alta temperatura.

• As arruelas Belleville mantêm uma força de compressão constante nos anéis de grafite.

• Esta carga dinâmica compensa os ciclos de expansão e contração térmica.

Os requisitos elétricos e de segurança completam a estrutura de especificações. Siga estas etapas de avaliação crítica:

1. Avalie atentamente as entradas de tensão primária. As opções padrão incluem 24 VCC, 110 VCA ou 220 VCA. Certifique-se de que a fonte de alimentação do local forneça corrente limpa e ininterrupta.

2. Avalie as classificações do ciclo de trabalho. As aplicações de modulação requerem motores robustos, capazes de pequenos ajustes contínuos sem superaquecimento.

3. Determine as necessidades de backup de bateria. As falhas de energia em zonas perigosas exigem respostas de segurança imediatas.

4. Integre módulos de retorno por mola. Isso garante que a válvula falhe em uma posição segura (falha fechada ou falha aberta) durante perdas completas de energia.

Realidades de implementação e riscos operacionais para uma válvula esfera de 200 graus

A implantação em campo revela realidades físicas perdidas durante a engenharia de desktop. Os riscos de expansão térmica ameaçam a confiabilidade operacional. Picos rápidos de temperatura causam choque térmico severo. A esfera de aço inoxidável se expande mais rapidamente do que o polímero rígido que a rodeia. Isto faz com que a bola se prenda agressivamente contra o assento PEEK. Se as tolerâncias não forem projetadas adequadamente, a montagem travará de forma sólida. Especificar uma válvula esfera real de 200 graus significa que o fabricante calculou com precisão esses coeficientes de expansão.

Os protocolos de comissionamento evitam falhas precoces. O ciclo a seco inicial é crítico. Opere a válvula 10 a 20 vezes antes de introduzir o fluido. Você deve realizar testes de torque cuidadosos. Verifique a integridade do caminho de chama no gabinete do atuador. Certifique-se de que todos os parafusos atendam às especificações exatas de torque. Execute essas verificações antes de introduzir meio ativo a 200°C na tubulação. Apressar esta etapa geralmente danifica permanentemente as vedações internas.

Os ciclos de manutenção diferem significativamente das aplicações padrão. Uma válvula esfera de sede em PEEK oferece uma vida útil excepcionalmente longa. Contudo, o empacotamento da haste requer atenção rotineira. O ciclo térmico intenso afrouxa as vedações padrão ao longo do tempo. Destaque antecipadamente os indicadores de manutenção preditiva. Monitore picos de corrente do motor usando um sistema de controle distribuído (DCS). Um aumento repentino na amperagem indica aumento do atrito da válvula. Serve como um sinal de alerta precoce antes que ocorra uma ligação catastrófica. Ajustes preventivos economizam imenso tempo de inatividade.

Conclusão

Selecionar a solução de isolamento automatizado certa requer lógica disciplinada. Especificar esta montagem para serviço pesado requer a verificação simultânea de três elementos distintos. Primeiro, verifique a certificação ATEX específica do motor. Em segundo lugar, examine a curva PT estrita do corpo da válvula com sede em PEEK. Terceiro, certifique-se de que existe isolamento térmico adequado no kit de montagem estendido. A falta de qualquer elemento compromete toda a instalação.

A verificação rigorosa do fornecedor protege suas instalações. Aconselhe os compradores a solicitar desenhos de montagem completos antes da compra. Exija certificados ATEX para o modelo exato de atuador cotado. Exigir relatórios de testes de materiais certificados (MTRs) para o corpo da válvula e sedes internas. A transparência dos fabricantes indica fortes protocolos de controle de qualidade.

Tome medidas decisivas. Consulte imediatamente uma equipe especializada de engenharia de válvulas. Peça-lhes para executar cálculos precisos de torque com base em sua mídia específica. Peça-lhes que realizem verificações completas de compatibilidade ambiental para o seu sistema de tubulação exato. A engenharia adequada elimina permanentemente os riscos de áreas perigosas.

Perguntas frequentes

P: Por que não posso usar uma válvula de sede metálica padrão em vez de uma válvula esférica de sede PEEK para 200°C?

R: Os assentos de metal suportam altas temperaturas incrivelmente bem, mas são significativamente mais caros. Eles exigem um torque operacional muito maior para atuar. Além disso, as sedes metálicas geralmente atingem apenas taxas de vazamento Classe V. PEEK atinge facilmente vedação Classe VI (à prova de bolhas). Você obtém isolamento superior a um custo inicial mais baixo e requer menos energia elétrica para operar.

P: O meio a 200°C afeta a classificação ATEX do atuador elétrico?

R: Sim, isso afeta fortemente a segurança se o calor for transferido para cima da haste. Suportes de isolamento térmico adequados são absolutamente necessários. Eles garantem que a temperatura ambiente da superfície do atuador permaneça dentro dos limites certificados pela ATEX. Normalmente, os atuadores elétricos padrão devem operar estritamente entre ambientes ambientais de -20°C e +60°C.

P: Os atuadores elétricos ATEX estão disponíveis em controle modulante (proporcional)?

R: Sim, eles estão amplamente disponíveis. Os atuadores ATEX integram facilmente posicionadores de 4-20mA para controle de fluxo preciso. No entanto, a sede PEEK padrão serve principalmente para aplicações de isolamento liga/desliga. Se o seu processo requer modulação contínua, os especialistas recomendam fortemente designs de esfera com porta em V. Eles evitam a rápida erosão da sede e garantem características de controle de fluxo linear.
