Válvula de esfera de engenharia naval: aplicações de construção naval certificadas pela DNV

A falha de componentes no mar desencadeia instantaneamente enormes interrupções operacionais. Uma única peça com defeito em uma plataforma offshore causa custos exponenciais de docagem seca. Você também corre o risco de enfrentar graves responsabilidades ambientais. Por estas razões, uma válvula de esfera de engenharia naval nunca é apenas um produto básico. Ele serve como um ativo crítico de segurança e controle de fluxo. Você deve examiná-lo rigorosamente antes de qualquer instalação. Vemos esta necessidade diariamente em ambientes marítimos exigentes. Você precisa alinhar a arquitetura específica da válvula estritamente às estruturas de conformidade padrão do setor. Certificações de órgãos como DNV, ABS ou LR permanecem absolutamente essenciais. Eles garantem a viabilidade operacional a longo prazo na construção naval e em projetos offshore complexos. Neste guia, exploraremos como avaliar esses componentes especializados. Você descobrirá as principais transições de materiais e arquiteturas de design ideais. Você também aprenderá por que protocolos de testes rigorosos evitam falhas catastróficas em mar aberto.

Principais conclusões

• As válvulas industriais padrão falham em ambientes marinhos devido à corrosão galvânica, tensão de alta vibração e partículas abrasivas da água do mar; a metalurgia especializada não é negociável.

• Uma válvula certificada pela DNV fornece mitigação de risco verificada, garantindo que o componente tenha passado na rigorosa aprovação de tipo para testes de pressão, temperatura e segurança contra incêndio.

• A seleção da válvula deve estar alinhada com a aplicação – desde projetos flutuantes compactos para linhas de resfriamento padrão até arquiteturas robustas de munhão para extração de alta pressão na parte superior.

Os desafios operacionais: por que os ambientes marinhos quebram as válvulas padrão

Temos de abordar directamente o impacto financeiro real. A manutenção não planeada esgota rapidamente os orçamentos dos projetos marítimos. O tempo de inatividade da embarcação interrompe completamente a geração de receitas. A docagem seca de um navio enorme custa dezenas de milhares diariamente. Você também perde contratos de fretamento altamente lucrativos durante atrasos inesperados. A falha prematura da válvula provoca diretamente esses impactos financeiros. Você não pode se dar ao luxo de substituir componentes no meio do oceano com segurança. Você perde horas operacionais críticas durante reparos offshore de emergência.

Os ambientes marítimos destroem implacavelmente equipamentos industriais padrão. Você enfrenta ameaças ambientais constantes diariamente. O oceano expõe instantaneamente a engenharia fraca. Considere os seguintes riscos estruturais:

• A corrosão da água salgada corrói rapidamente o aço carbono padrão.

• A corrosão sob tensão induzida por cloreto (SCC) enfraquece silenciosamente as ligas básicas.

• A vibração hidrodinâmica adiciona estresse mecânico severo às tubulações.

• Partículas abrasivas da água do mar corroem constantemente as superfícies de vedação internas.

Você deve estabelecer critérios rigorosos de sucesso para aquisições. Uma estratégia bem-sucedida prioriza o isolamento com vazamento zero. Exige ciclos de manutenção prolongados entre os períodos programados de doca seca. Também requer proveniência material verificável. Você precisa de prova documentada de origem do material. Contamos com estes critérios para garantir a segurança marítima. Você protege a tripulação e o ecossistema marinho circundante simultaneamente.

Conformidade de decodificação: o valor de uma válvula certificada pela DNV

A conformidade define a segurança na engenharia naval moderna. A aprovação de tipo DNV proporciona imensa confiança e autoridade. Os avaliadores testam o componente muito além da funcionalidade básica. Eles exigem testes rigorosos de pressão cíclica. Eles monitoram meticulosamente as emissões fugitivas durante a operação plena. Eles impõem padrões rígidos de segurança contra incêndio em todo o mundo. Os avaliadores avaliam as válvulas de acordo com os protocolos API 607 ​​ou ISO 10497. O componente deve evitar vazamentos durante incêndios intensos de hidrocarbonetos.

Muitos engenheiros confundem certificados gerais de fabricação. Ter um certificado ISO 9001 é fundamentalmente diferente. Um certificado geral apenas verifica os processos de gestão de instalações. Uma específica certificada pela DNV válvula comprova a durabilidade real do produto. Isso mostra que o design sobrevive a condições marítimas extremas. As aprovações de tipo DNV, ABS ou LR validam a série exata da válvula. Eles provam que o item físico funciona conforme planejado.

Essa distinção é profundamente importante para o sucesso do projeto. A especificação de componentes certificados simplifica sua estratégia de mitigação de riscos. Ele agiliza fortemente o complexo processo de classificação de embarcações. Acelera significativamente as auditorias obrigatórias de seguros. Por fim, garante uma transferência mais tranquila para armadores cautelosos. Eles exigem prova absoluta de confiabilidade antes de aceitar a embarcação.

Estrutura de Avaliação Técnica Básica para Especificadores Marítimos

Os engenheiros devem avaliar a metalurgia cuidadosamente. O aço inoxidável 316 ou 316L padrão geralmente enfrenta dificuldades no mar. A água do mar bruta degrada essas ligas básicas ao longo do tempo. A corrosão por pites se forma rapidamente em superfícies de aço padrão. Você deve fazer a transição para materiais especializados e mais fortes imediatamente. O Bronze de Alumínio oferece excelente resistência à água do mar. Previne naturalmente a bioincrustação marinha agressiva. Forma uma camada protetora de óxido debaixo d'água. Os aços inoxidáveis ​​Duplex (2205) e Super Duplex (2507) se destacam em outros lugares. Eles lidam perfeitamente com água de lastro tratada. Eles resistem à corrosão por pite em ambientes altamente salinos.

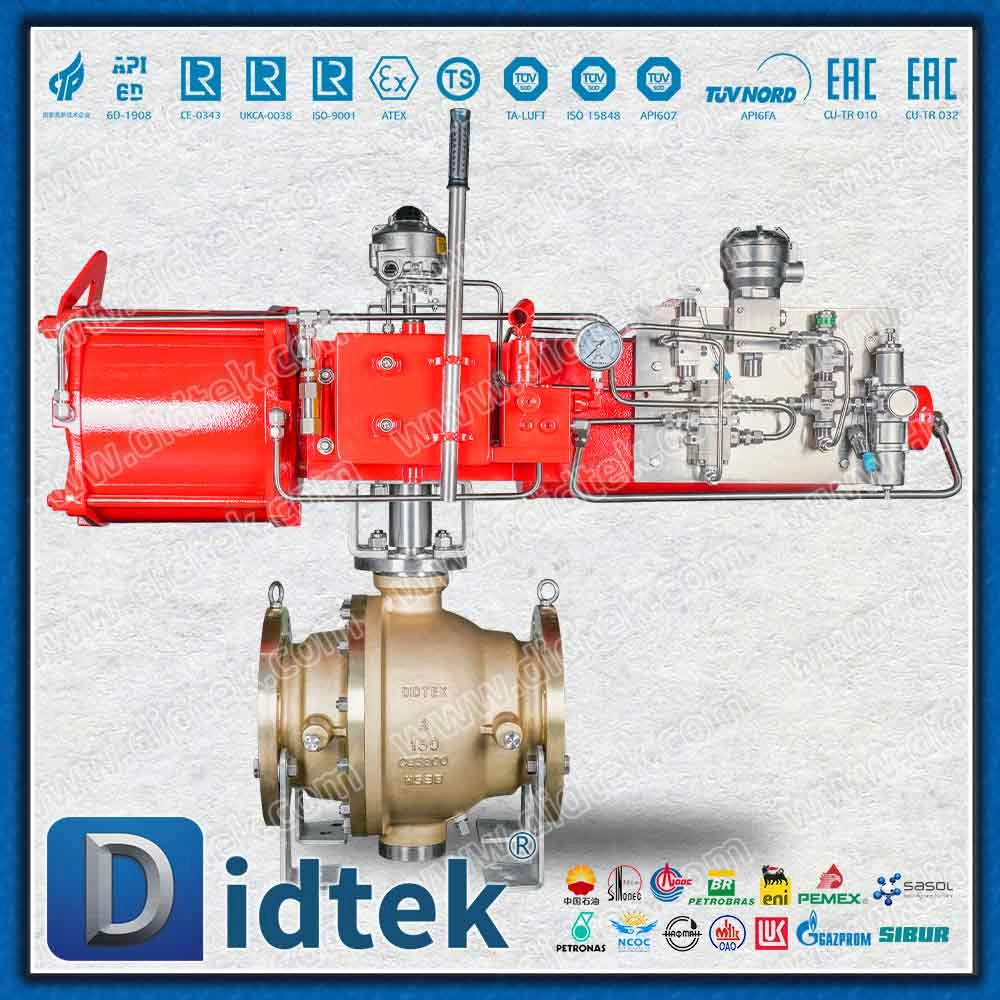

A arquitetura estrutural desempenha um papel importante no desempenho. Projetos de esferas flutuantes funcionam bem para sistemas de baixa pressão. A pressão a montante empurra a esfera para o assento a jusante. Você os usa principalmente em linhas de resfriamento de motores de pequeno diâmetro. As aplicações de alta pressão requerem uma abordagem estrutural totalmente diferente. Uma válvula munhão marítima proporciona estabilidade segura em grandes diâmetros. Ele protege a bola na parte superior e inferior. Impede que a bola se desloque a jusante sob força. Reduz significativamente o torque operacional sob cargas pesadas na tubulação.

As opções de vedação exigem igual atenção de engenharia. Os assentos macios utilizam materiais como PTFE ou PEEK. Eles gerenciam bem o manuseio de produtos químicos e limpam fluidos. No entanto, os fluxos marítimos abrasivos destroem rapidamente os assentos macios. A água do mar com alto teor de partículas exige soluções mais robustas. Os assentos metal-metal sobrevivem a essas condições adversas e erosivas. Eles utilizam revestimentos de carboneto de tungstênio para máxima durabilidade.

O gráfico de comparação de projetos de válvulas marítimas abaixo destaca as principais diferenças arquitetônicas.

Aplicações críticas: da construção naval à energia offshore

Diferentes sectores marítimos exigem sistemas de controlo de fluidos totalmente distintos. Classificamos esses requisitos em três áreas principais.

1. Construção Naval Comercial: Os sistemas aqui gerenciam grandes volumes de água diariamente. Os Sistemas de Tratamento de Água de Lastro (BWTS) dependem de válvulas confiáveis. Eles evitam a transferência de espécies aquáticas invasoras em todo o mundo. Esses sistemas exigem isolamento preciso do fluxo constantemente. As linhas de resfriamento do motor exigem fluxo constante e ininterrupto. Eles extraem água do mar bruta diretamente através do casco. As linhas de combustível marítimo gerenciam líquidos espessos e corrosivos. Os sistemas de purificação lidam com subprodutos de exaustão ácidos e agressivos com segurança. Eles exigem componentes internos de acabamento altamente resistentes à corrosão.

2. Sistemas Offshore e FPSO: A extração topside traz pressões e temperaturas extremas. Você precisa de uma altamente especializada válvula de esfera offshore aqui. Esses componentes gerenciam hidrocarbonetos voláteis com segurança. Uma dedicada válvula FPSO regula módulos de compressão de gases perigosos. Ele também controla redes críticas de anel de água para fogo. Esses sistemas de segurança devem ser ativados instantaneamente durante emergências.

3. Integração Submarina: As operações no fundo do oceano apresentam desafios totalmente únicos. As profundidades extremas exercem forças esmagadoras sobre o equipamento. Uma válvula submarina requer um enorme salto de engenharia. Deve passar por rigorosos testes hiperbáricos debaixo d'água. Os engenheiros colocam a unidade dentro de câmaras pressurizadas para validação. Ele precisa de interfaces de operabilidade ROV (Veículo Operado Remotamente). Os mergulhadores não conseguem alcançar estas profundezas oceânicas extremas com segurança. Deve resistir constantemente à extrema resistência à pressão externa. A entrada de água destrói instantaneamente os componentes mecânicos internos.

Realidades de implementação e requisitos de teste

A implementação bem-sucedida depende muito de provas documentadas. Você deve insistir na certificação de material EN 10204 3.1 ou 3.2. Isso garante rastreabilidade absoluta desde a fundição. Exija resultados extensos de testes não destrutivos (NDT). Os inspetores devem realizar exames ultrassônicos e radiográficos. Esses testes revelam porosidade oculta dentro da peça fundida do metal. Os protocolos de Teste de Aceitação de Fábrica (FAT) devem acontecer antes do envio. Isto verifica os limites de desempenho sob condições laboratoriais controladas. Os engenheiros simulam surtos reais de pressão offshore durante o FAT.

Recursos de design inteligentes determinam significativamente a longevidade geral do sistema. Eles reduzem as horas de reparo manual no mar. Procure hastes anti-explosão para aumentar a segurança operacional. Eles evitam explosões catastróficas sob picos repentinos de pressão. As almofadas de montagem ISO 5211 permitem trocas de atuadores incrivelmente fáceis. Você pode atualizar atuadores pneumáticos ou elétricos rapidamente. Projetos de primeira linha permitem rápida manutenção em linha. Você pode reparar componentes internos diretamente. Você evita remover totalmente o corpo pesado do tubo.

A lista restrita de fornecedores requer critérios claros e objetivos. Oriente sua equipe de compras cuidadosamente durante a seleção. Avalie primeiro suas capacidades de usinagem interna direta. Exija prazos de entrega transparentes para vazamentos de liga personalizados. Certifique-se de que eles mantenham um histórico comprovado. Eles devem passar consistentemente nas auditorias da sociedade classificadora. Isto separa os fabricantes confiáveis ​​dos comerciantes de commodities básicas.

Conclusão

A especificação de uma válvula de esfera marítima reduz fundamentalmente os riscos operacionais. Ele protege sua embarcação contra paralisações catastróficas. A seleção adequada garante segurança a longo prazo em ambientes exigentes. Você deve combinar a metalurgia específica com os perfis exatos dos fluidos. Você também deve exigir certificações transparentes e confiáveis.

Execute estas próximas etapas acionáveis ​​​​hoje:

• Audite suas taxas atuais de falha de válvula para identificar pontos fracos sistêmicos.

• Faça referência cruzada de todas as classes de pressão exigidas antes de liberar pedidos de aquisição.

• Envolva-se diretamente com fornecedores que fornecem documentação transparente de aprovação de tipo DNV.

• Atualize suas folhas de especificações internas para exigir a rastreabilidade correta do material.

Perguntas frequentes

P: Qual é a diferença entre a Aprovação de Tipo DNV e a certificação de material padrão?

R: A aprovação de tipo DNV valida todo o processo de projeto e fabricação para uso marítimo. Isso prova que o produto acabado sobrevive a extrema pressão, fogo e vibração. A certificação de material padrão verifica apenas a composição química do metal no nível da fundição. Isso não garante que o componente montado funcionará de forma confiável debaixo d'água.

P: Quando devo especificar uma válvula munhão marítima em vez de uma válvula de esfera flutuante?

R: Você deve especificar um projeto de munhão para limites de tamanho e pressão que excedam os limites padrão. Normalmente, os engenheiros fazem a transição para arquiteturas munhões para tamanhos acima de 4 polegadas. Eles também os usam para classificações de pressão Classe 300+. Nesses níveis, o torque operacional torna-se um importante problema de segurança e atuação.

P: Uma válvula de esfera offshore pode ser usada em aplicações submarinas?

R: Não. Ambientes submarinos exigem vedações de pressão externa totalmente diferentes. Eles devem impedir a entrada de água em grandes profundidades oceânicas. Os componentes submarinos também precisam de interfaces compatíveis com ROV para operação remota. As válvulas offshore de superfície gerenciam bem a pressão interna, mas não estão automaticamente prontas para uso submarino.
