Válvula de esfera de baixa temperatura LF2: comparação de porta completa vs porta reduzida

Especificar o tamanho correto da porta para uma válvula ASTM A350 LF2 requer um cuidadoso equilíbrio de engenharia. Você deve pesar o desempenho hidráulico crítico em relação às despesas de capital e às restrições estruturais de peso. Os profissionais da indústria contam com uma válvula esfera LF2 de baixa temperatura para aplicações de isolamento exigentes que chegam a -46°C (-50°F). Nessas condições extremas de congelamento, a dinâmica padrão dos fluidos muda drasticamente. Estas quedas de temperatura amplificam os perigos de quedas severas de pressão e cavitação localizada. Não dimensionar corretamente o diâmetro da válvula pode arruinar o equipamento posterior.

Forneceremos uma estrutura rigorosa e baseada em evidências para ajudá-lo a enfrentar esse complexo desafio de especificação. Você aprenderá exatamente quando um design de porta completa justifica seu alto prêmio. Além disso, demonstraremos quando um projeto de porta reduzida atende com segurança a todos os critérios operacionais sem comprometer a integridade do sistema. Você pode aplicar esses princípios imediatamente para otimizar seu próximo ciclo de compras.

Principais conclusões

• Linha de base do material: o aço carbono LF2 é forjado especificamente para resistência a baixas temperaturas; a seleção do tamanho da porta impacta diretamente a área física e a massa térmica da válvula.

• Fluxo versus custo: As válvulas de passagem completa oferecem máxima eficiência de fluxo (Cv) e capacidade de pigg, mas apresentam um aumento de até 30% no peso e no custo.

• Impacto de atuação: O tamanho da porta determina o torque operacional necessário, influenciando significativamente o dimensionamento e o custo de pacotes automatizados, como uma válvula munhão pneumática.

• Regra de Decisão: Padrão para porta reduzida para isolamento geral onde a queda de pressão é calculada e aceitável; exigir porta completa para linhas de raspagem/pigging, meios de alta viscosidade ou sistemas estritos de queda de pressão zero.

O papel do aço carbono LF2 em aplicações de baixa temperatura

Os aços carbono padrão tornam-se altamente frágeis abaixo de -29°C (-20°F). Os engenheiros não podem implantar com segurança materiais como ASTM A105 ou WCB em ambientes abaixo de zero. A especificação de uma válvula de aço carbono LF2 garante rigorosos testes de impacto Charpy V-notch a -46°C. Este teste obrigatório garante a integridade estrutural essencial em ambientes industriais agressivos. As fundições forjam o aço LF2 especificamente para reter a ductilidade. Resiste a microfissuras durante ciclos térmicos rápidos.

O tamanho da porta é significativamente mais importante em baixas temperaturas. As portas reduzidas aumentam inerentemente a velocidade do fluido. O movimento mais rápido do fluido gera intensa turbulência a jusante. As instalações de processo geralmente lidam com gases liquefeitos ou fluidos de fase mista nessas faixas abaixo de zero. A queda excessiva de pressão (ΔP) através de uma porta reduzida pode desencadear mudanças de fase imediatas. O líquido se converte rapidamente em bolhas de vapor. Estas bolhas colapsam violentamente contra a carcaça metálica. Este rufo ou cavitação localizada destrói fisicamente as superfícies de vedação internas.

Os projetistas de sistemas também devem considerar a massa térmica. Projetos de portas completas contêm significativamente mais aço. Uma massa térmica maior impacta diretamente os tempos de resfriamento em operações criogênicas ou semicriogênicas. Os operadores devem resfriar o sistema lentamente. O resfriamento rápido cria gradientes térmicos severos em paredes grossas de aço. Você deve levar em conta esses longos períodos de resfriamento durante o comissionamento da instalação. Projetos menores de portas reduzidas esfriam muito mais rápido.

Melhores práticas para implementações abaixo de zero

• Sempre verifique os certificados de teste Charpy V-notch antes de instalar componentes LF2.

• Isole completamente o corpo da válvula para evitar a acumulação externa de gelo.

• Monitore as velocidades dos fluidos da tubulação para evitar eventos imprevisíveis de cavitação.

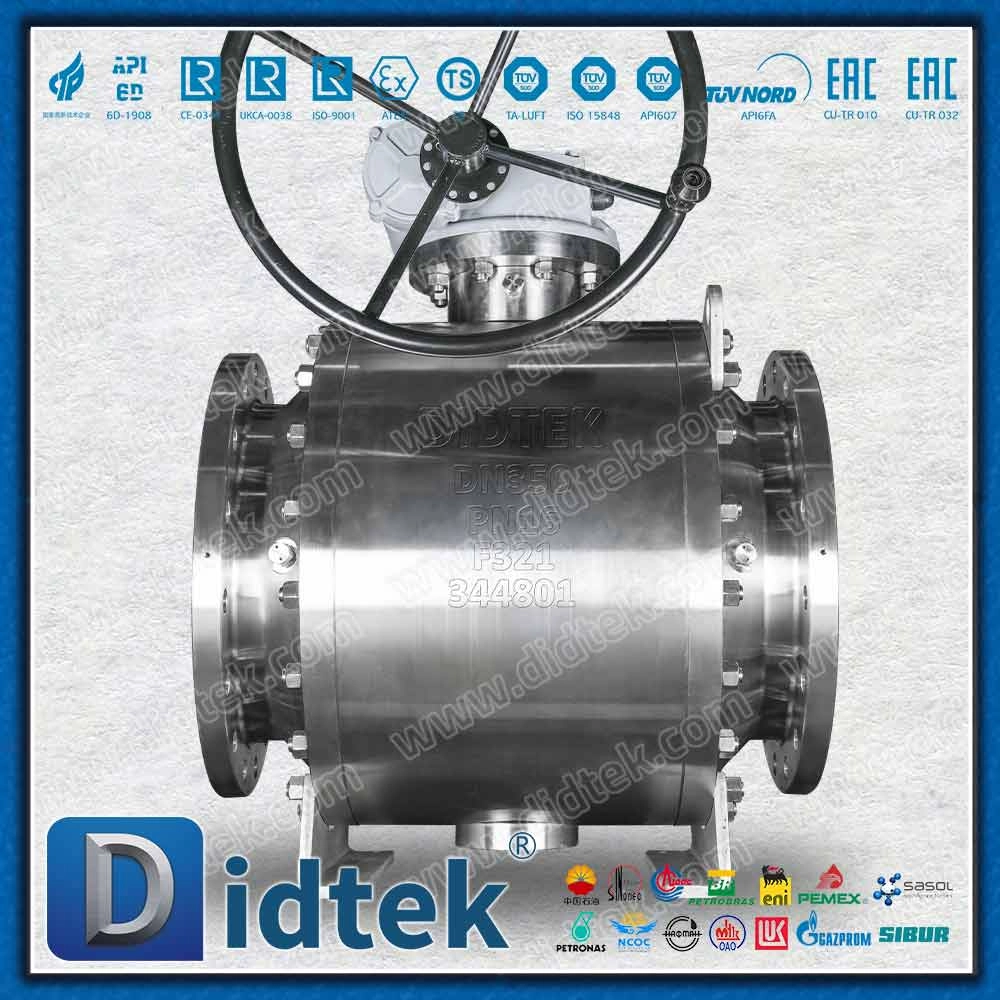

Válvula esfera de porta completa: realidades de engenharia e casos de uso justificados

Os engenheiros avaliam uma válvula esfera de passagem completa com base em rigorosos critérios de sucesso. O projeto deve atingir um perfil de fluxo completamente idêntico ao do tubo de conexão. Ele fornece restrição física zero. O fluido passa pelo furo interno sem problemas. Esse caminho irrestrito oferece vários benefícios operacionais altamente especializados.

A piggabilidade representa a principal vantagem. As equipes de manutenção limpam e inspecionam rotineiramente as principais tubulações. Eles lançam dispositivos mecânicos chamados porcos pela rede. A pigging remove detritos, separa lotes de produtos químicos e mede a corrosão interna. Um furo restrito prende imediatamente esses dispositivos. Projetos de portas completas permitem que os pigs mecânicos transitem com segurança. Portanto, qualquer tubulação prevista para raspagem mecânica regular exige esta configuração específica.

O Coeficiente de Fluxo Máximo (Cv) é outra vantagem importante. Furos irrestritos geram quedas de pressão insignificantes. As bombas requerem significativamente menos energia para empurrar fluidos pesados ​​através do sistema. A menor resistência ao bombeamento reduz os gastos operacionais de longo prazo (OpEx). Instalações que lidam com meios de alta viscosidade economizam milhares de dólares em custos de eletricidade durante o ciclo de vida do equipamento.

No entanto, a implementação acarreta riscos e compromissos notáveis. A pegada física se expande consideravelmente. Os fabricantes devem aumentar as dimensões face a face para acomodar componentes esféricos maiores. Essas dimensões exigem requisitos de forjamento significativamente mais pesados. A infra-estrutura de apoio deve suportar com segurança este peso extra. As despesas de capital (CapEx) também aumentam. Os compradores enfrentam custos iniciais de aquisição mais elevados. O maior volume de material LF2 e componentes usinados internos maiores aumentam o preço premium.

Válvula esfera de porta reduzida: eficiência de custos e limites de implantação

Um projeto de porta reduzida oferece uma categoria de solução alternativa. O furo interno é normalmente um tamanho de tubo menor que o da tubulação de conexão. Por exemplo, uma conexão externa de 4 polegadas abriga um furo interno de 3 polegadas. O fluido afunila suavemente para a passagem menor antes de se expandir novamente a jusante.

A redução de peso impulsiona a adoção deste design. Equipamentos pesados ​​sobrecarregam a infraestrutura. As plataformas offshore permanecem incrivelmente sensíveis ao peso. Os skids modulares compactos também exigem componentes mais leves. A redução do tamanho do furo reduz a massa substancial do forjamento. As equipes de instalação manuseiam essas unidades mais leves com muito mais facilidade.

O CapEx mais baixo proporciona um valor imenso para compras em grande escala. Os fabricantes usam menos matéria-prima LF2. Os processos de usinagem interna levam menos tempo. Essas economias passam diretamente para o comprador. Unidades portuárias reduzidas revelam-se altamente econômicas para expansões industriais massivas. Você pode implantar centenas deles em uma instalação onde a restrição de fluxo permanece hidraulicamente aceitável.

Os riscos de implementação exigem uma supervisão cuidadosa da engenharia. Eles são inerentemente inadequados para operações mecânicas de pigging. Um porco de limpeza ficará preso instantaneamente no ombro interno. O projeto também introduz uma perda de pressão permanente no sistema de tubulação. Os engenheiros exigem validação rigorosa em relação aos modelos hidráulicos de tubulações. Você deve garantir definitivamente que a pressão a jusante permaneça compatível para segurança operacional.

Atuação e Automação: Dimensionando a Válvula Munhão Pneumática

O torque e o tamanho da porta compartilham uma correlação direta e matematicamente comprovada. Uma válvula de esfera full bore apresenta uma enorme esfera interna. Requer sedes de vedação mais pesadas e altamente duráveis. Esta área de superfície maior cria um atrito mecânico substancial. Consequentemente, a montagem exige um torque de ruptura significativamente maior. Também requer torque de funcionamento sustentado para funcionar corretamente.

Essa realidade impacta diretamente nas estratégias de automação industrial. Um torque mais alto requer atuadores pneumáticos muito maiores. Atuadores maiores aumentam o espaço físico geral do pacote automatizado. Eles também consomem substancialmente mais ar comprimido da planta por curso. As instalações devem dimensionar suas redes de compressores de ar para lidar com essa crescente demanda pneumática.

Os engenheiros devem avaliar cuidadosamente os projetos de munhão versus montagem flutuante. Componentes menores podem utilizar mecanismos flutuantes simples. No entanto, uma válvula de baixa temperatura acima de 2 polegadas enfrenta uma pressão imensa na linha. Classes de alta pressão (ASME Classe 300 e superiores) agravam esse problema. Nestes cenários, os projetos montados em munhões tornam-se estritamente obrigatórios. As hastes superior e inferior ancoram a esfera do munhão. Esta escolha estrutural absorve a forte pressão da linha, evita o esmagamento da sede e reduz drasticamente o torque operacional. A instalação de um conjunto de tamanho preciso de válvula munhão pneumática garante uma operação remota confiável.

Avaliar seu orçamento de atuação completo continua sendo fundamental. Os compradores devem calcular cuidadosamente o impacto financeiro combinado. Você deve combinar o custo da unidade LF2 simples com o pacote pneumático de tamanho apropriado. Um projeto de porta reduzida opera inerentemente com menos atrito. Portanto, pode permitir um pacote de automação menor e drasticamente mais barato. Esta redução de custos em cascata muitas vezes dita as decisões finais de aquisição.

Erros comuns de automação

• Subdimensionar o atuador pneumático ignorando a rigidez da sede em baixas temperaturas.

• Deixar de fornecer ar de instrumento adequadamente seco, causando congelamento das portas do atuador.

• Selecionar um design flutuante para linhas criogênicas de alta pressão em vez de um suporte robusto de munhão.

Estrutura de Avaliação: Lógica de Seleção para Aquisições

A seleção da configuração ideal exige uma abordagem estruturada e orientada por lógica. As suposições comprometem a segurança das instalações e os limites orçamentários. Recomendamos seguir uma estrutura de avaliação rigorosa em quatro etapas.

1. Etapa 1: verifique os requisitos de manutenção. Você deve determinar se é necessária a raspagem mecânica ou a raspagem da tubulação. Revise a filosofia de manutenção de longo prazo da instalação. Se a equipe de manutenção planeja lançar pigs para limpeza ou inspeção, você deverá exigir a configuração completa da porta. Pare a avaliação aqui se a resposta for sim.

2. Etapa 2: Calcule a queda de pressão permitida. Execute modelos hidráulicos de sistemas precisos. Colabore com engenheiros de processo para revisar as curvas da bomba. Você precisa determinar se o processo tolera o ΔP específico de uma porta reduzida. Se a queda de pressão provocar cavitação ou deixar o equipamento a jusante sem energia, atualize imediatamente para a opção de porta completa.

3. Etapa 3: avaliar o orçamento de atuação. Compare os custos completos do pacote automatizado lado a lado. Não olhe apenas para o metal descoberto. Calcule o custo da carcaça do LF2, do atuador pneumático, dos suportes do solenóide e dos acessórios de controle para ambas as configurações. Certifique-se de que seu orçamento cubra confortavelmente a saída de torque necessária.

4. Etapa 4: Confirme a conformidade do setor. Certifique-se de que o tamanho da porta selecionado e o material LF2 correspondam exatamente aos códigos de projeto específicos. Audite suas especificações em relação à API 6D para componentes de pipeline. Verifique ASME B16.34 para classificações fundamentais de pressão-temperatura. Se estiver manuseando gás ácido, verifique a conformidade absoluta com NACE MR0175 em relação aos limites de dureza LF2.

Conclusão

Nenhum dos tamanhos dos portos reina universalmente superior em todos os cenários industriais. A escolha continua sendo um cálculo de engenharia rigoroso que equilibra a dinâmica do fluxo com limites realistas de aquisição. A especificação do diâmetro interno correto garante a segurança das instalações a longo prazo, tempo de inatividade mínimo e gastos de capital otimizados.

Para finalizar a sua estratégia de compras de forma eficaz, considere as seguintes etapas de ação:

• Audite modelos hidráulicos: execute simulações precisas para mapear quedas de pressão em todos os pontos de isolamento solicitados.

• Definir manutenção mecânica: Confirme se algum segmento da tubulação requer ferramentas futuras de raspagem ou pigging.

• Envolva-se antecipadamente: Consulte os fabricantes de válvulas durante a fase preliminar do projeto para executar cálculos precisos de Cv.

• Solicite perfis de torque: Solicite aos fornecedores os requisitos exatos de torque com base em seu meio específico de baixa temperatura e na classe de pressão ASME.

Perguntas frequentes

P: Uma válvula de porta reduzida LF2 tem uma classificação de pressão mais baixa do que uma válvula de porta completa?

R: Não. Ambos os projetos mantêm exatamente a mesma classificação de classe de pressão ASME (por exemplo, Classe 150, 300, 600). A diferença reside inteiramente na capacidade de fluxo interno, e não na força de contenção de pressão do limite externo.

P: Uma válvula de passagem padrão pode ser usada de forma intercambiável com uma válvula de passagem reduzida?

R: Sim, "porta padrão" e "porta reduzida" são geralmente terminologias sinônimas na indústria de válvulas. Ambas as frases indicam um furo interno exatamente um tamanho nominal menor que o da tubulação de conexão.

P: Como a classificação de temperatura de -46°C do LF2 afeta a seleção do material da sede?

R: LF2 determina apenas a carcaça externa de aço. Você deve emparelhar o corpo do LF2 com assentos macios de baixa temperatura altamente compatíveis. Materiais como Devlon, PCTFE ou misturas especializadas de PTFE garantem uma vedação hermética sem quebrar em temperaturas abaixo de zero.

P: Todas as válvulas de esfera de passagem total são montadas em munhão?

R: Não. Tamanhos menores (normalmente abaixo de 2 polegadas) ou classes de pressão mais baixas podem usar designs simples de esfera flutuante. No entanto, sistemas maiores de alta pressão ou de baixa temperatura dependem estritamente da montagem do munhão para gerenciar o torque excessivo e evitar o desgaste prematuro da sede.
