Válvula borboleta de 6 polegadas: dimensões, tipos, classificações de pressão e guia de seleção

Precisa de controle preciso de fluxo em seu sistema de tubulação? Encontrar o equilíbrio certo entre a área física e a capacidade de fluxo é um desafio que muitos engenheiros de instalações enfrentam diariamente. Uma válvula borboleta de 6 polegadas oferece uma solução ideal. Ele serve como um burro de carga crítico na infraestrutura industrial moderna. Esteja você gerenciando a distribuição municipal de água, lidando com produtos químicos agressivos ou regulando gás de alta pressão, esse tamanho específico de válvula oferece eficiência de fluido excepcional.

Neste guia técnico, exploraremos a mecânica central desses dispositivos de isolamento. Descreveremos dimensões padrão, configurações estruturais e classificações de pressão exatas. Ao compreender esses parâmetros de engenharia, os gerentes de compras e projetistas de tubulações podem tomar decisões informadas. A seleção adequada garante a segurança operacional a longo prazo e minimiza o dispendioso tempo de inatividade para manutenção.

O que é uma válvula borboleta de 6 polegadas e como funciona?

Os engenheiros de instalações confiam neste equipamento como dispositivo primário de controle de fluxo. Ele regula, acelera ou isola completamente o fluxo de fluido através de uma tubulação com eficiência. A unidade opera como uma válvula rotativa de um quarto de volta . Isso significa que uma simples rotação de 90 graus do eixo operacional fará com que o disco passe de totalmente aberto para completamente fechado.

Do ponto de vista operacional, a mecânica depende de quatro componentes principais. Isso inclui o corpo robusto da válvula, o disco interno de 6 polegadas, a haste central à prova de explosão e a superfície de assentamento resiliente. Quando um sistema automatizado abre a linha, o disco gira paralelamente ao fluxo do fluido. Isto permite que o meio passe através do furo com resistência hidrodinâmica mínima. Consequentemente, o sistema experimenta uma queda de pressão insignificante. Quando fechado, o disco fica estritamente perpendicular ao fluxo. Ele comprime firmemente contra o assento para evitar qualquer vazamento. Este movimento rotativo simples reduz significativamente o desgaste mecânico em comparação com válvulas gaveta ou globo tradicionais.

Devido ao seu tamanho DN150, este equipamento atinge um ponto ideal funcional para uma infinidade de processos industriais. Ele fornece um furo interno grande o suficiente para transferência de fluidos de alto volume, permanecendo notavelmente compacto. Em termos práticos, você encontrará frequentemente essas unidades instaladas em redes municipais de distribuição de água, estações de tratamento de águas residuais para serviços pesados ​​e sistemas comerciais de resfriamento HVAC.

Tendências atuais da indústria em especificações de válvulas

A análise das tendências atuais de tubulações industriais revela uma mudança significativa nas práticas de especificação. As instalações estão priorizando cada vez mais padrões rigorosos de emissão zero de emissões fugitivas para atender às regulamentações ambientais modernas. Como resultado, os engenheiros de tubulação estão migrando das válvulas tradicionais de movimento linear. Em vez disso, há um grande impulso da indústria em direção a projetos de offset triplo com sede metálica, mesmo para aplicações de pressão intermediária. Esta transição não só reduz a pegada física da rede de tubagem, mas também reduz significativamente os custos de manutenção a longo prazo através de mecanismos de assentamento sem fricção. A integração de atuação inteligente também está se tornando padrão, permitindo que os operadores monitorem a integridade da válvula e a saída de torque em tempo real a partir de uma sala de controle centralizada.

Dimensões padrão e compatibilidade de flange

Quando as equipes de engenharia projetam um layout de tubulação complexo, a dimensão face a face serve como uma métrica espacial crítica. Esta medição determina a largura física do corpo da válvula. Ele determina exatamente quanta folga é necessária entre os dois flanges de tubo adjacentes durante o processo de instalação.

Para uma unidade de 6 polegadas, as dimensões face a face são estritamente regidas pelos padrões internacionais de engenharia para garantir a intercambialidade universal. O padrão mais amplamente referenciado é o API 609. Na API 609 Categoria A, que abrange válvulas concêntricas padrão, a dimensão face a face é normalmente de 2,12 polegadas ou 54 milímetros. Para a Categoria B, que abrange projetos offset de alto desempenho, a dimensão estrutural é geralmente mais larga para acomodar a geometria da haste offset. A adesão a essas dimensões padronizadas garante que os técnicos de manutenção possam substituir perfeitamente a infraestrutura antiga, sem cortar ou modificar as tubulações existentes.

Para garantir uma conexão segura sob pressão, a unidade deve ser perfeitamente compatível com os flanges da tubulação. As unidades padrão são fabricadas para se alinharem aos padrões globais de flange mais proeminentes. Estes incluem ASME B16.5 Classe 150 e Classe 300, juntamente com as EN 1092-1 PN10 e PN16 europeias. Compreender o padrão de furo do parafuso é absolutamente essencial para a aquisição. Por exemplo, um flange ANSI Classe 150 de 6 polegadas apresenta um diâmetro de círculo de parafuso padrão de 9,5 polegadas e requer exatamente oito parafusos para obter uma força de fixação uniforme.

Configurações estruturais: tipos de corpo wafer vs.

O design do corpo selecionado afeta diretamente o modo como a unidade é instalada e mantida. Muitos layouts de tubulação utilizam uma configuração estilo Wafer para economizar espaço e reduzir peso. Este projeto foi projetado especificamente para ser colocado diretamente entre dois flanges de tubos paralelos. Em vez de utilizar insertos roscados, ele depende inteiramente de longos parafusos de flange que passam por todo o perímetro externo do corpo da válvula. Os tubos adjacentes se comprimem para fixar a unidade com segurança no lugar.

A principal vantagem desta configuração é a sua relação custo-eficácia inerente. É excepcionalmente fácil para um único técnico instalar em espaços apertados. No entanto, é estritamente adequado para controle de fluxo em linha padrão. Como a unidade é sustentada exclusivamente pela compressão de ambos os flanges, as equipes de manutenção não podem remover a tubulação a jusante para reparos enquanto o lado a montante permanecer sob pressão.

Em contraste, o serviço bidirecional sem saída requer uma abordagem diferente. Uma válvula Lug Style apresenta saliências roscadas resistentes que se projetam em torno de todo o perímetro da peça fundida. Em vez de usar parafusos longos que atravessam a válvula, cada flange de tubo adjacente é aparafusada de forma independente, diretamente nas alças roscadas, usando parafusos individuais. Esta diferença estrutural proporciona uma grande vantagem operacional. O pessoal de manutenção pode despressurizar e desparafusar com segurança a tubulação a jusante enquanto o sistema a montante permanece totalmente pressurizado. Estas unidades são obrigatórias para aplicações de fim de linha e sistemas que exigem manutenção frequente a jusante.

Projetos Offset: Concêntrico vs. Alto Desempenho

A configuração mais onipresente para aplicações industriais padrão é o design de deslocamento zero. Nestes modelos concêntricos, a haste operacional fica perfeitamente centralizada no meio do disco. O disco em si está perfeitamente centrado no furo interno.

Este design tradicional depende fortemente de um assento de elastômero resiliente para criar um ajuste com interferência firme. Quando o operador fecha a linha, a borda externa do disco comprime a espessa sede de borracha para garantir vazamento zero. Projetos concêntricos são altamente eficazes e economicamente viáveis. Eles continuam sendo a escolha padrão para meios de baixa pressão, como água potável municipal, ar comprimido de plantas e fluidos HVAC básicos.

Quando as temperaturas do processo aumentam significativamente ou as pressões internas excedem os limites físicos das sedes de borracha, os engenheiros de tubulação recorrem a projetos offset de alto desempenho. Em uma configuração de deslocamento duplo, a haste é movida fisicamente atrás do disco e empurrada levemente para o lado. Esta geometria específica cria uma ação de came. Ele afasta o disco do assento imediatamente após a abertura. Isto reduz drasticamente o atrito, prolonga a vida útil da sede e permite que a unidade lide com pressões mais altas até ANSI Classe 300.

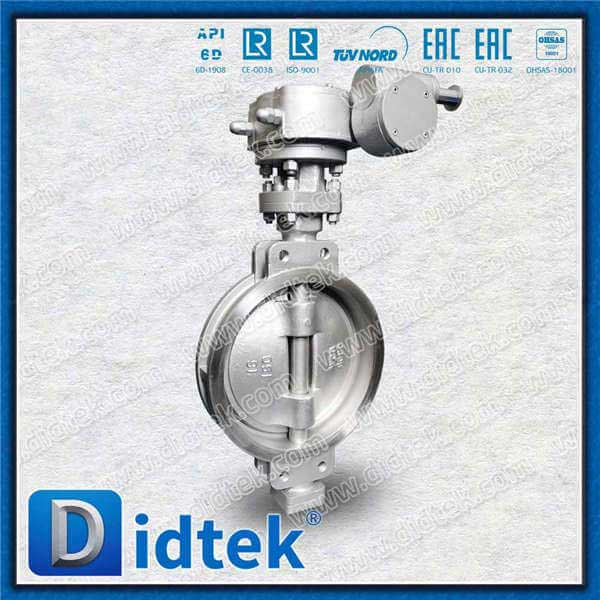

Para condições extremas, as configurações de deslocamento triplo adicionam uma geometria de sede cônica. Este design elimina todo atrito entre o disco e a sede. Essas unidades utilizam assentos laminados de metal com metal. Eles alcançam um isolamento perfeito com vazamento zero em vapor superaquecido de alta temperatura, processamento químico abrasivo e transporte de óleo de alta pressão.

Classificações de pressão e limites de temperatura

Selecionar a classificação de pressão correta é fundamental para manter a segurança geral do sistema. A classe de pressão designada determina estritamente a pressão hidrodinâmica interna máxima que o corpo pode suportar antes de correr o risco de deformação estrutural. Para um diâmetro de 6 polegadas, a classificação especificada com mais frequência na infraestrutura norte-americana é ANSI Classe 150. Isso suporta com segurança pressões máximas de trabalho de até aproximadamente 285 PSI em temperaturas ambientes. Para refino petroquímico, a classe ANSI 300 é utilizada para suportar pressões de até 740 PSI.

O limite máximo de temperatura operacional é quase inteiramente ditado pela composição química dos materiais do assento. A escolha de um elastômero incorreto para uma aplicação de alta temperatura fará com que a sede derreta, endureça ou quebre prematuramente. A borracha EPDM serve como padrão da indústria para aplicações de água e HVAC, funcionando perfeitamente até 250 graus Fahrenheit. Por outro lado, o nitrilo é estritamente preferido para óleos à base de petróleo e gases combustíveis. Para ácidos corrosivos altamente agressivos, o PTFE oferece excepcional inércia química. Assentos metálicos fabricados em aço inoxidável ou Stellite são obrigatórios para ambientes superaquecidos superiores a 1000 graus Fahrenheit.

Atuação e Automação de Fluxo

Embora os componentes menores da tubulação possam ser facilmente operados com uma simples alavanca, um diâmetro de 6 polegadas apresenta um desafio físico completamente diferente. A área de superfície de um disco de 6 polegadas é substancial. A pressão dinâmica do fluido empurrando contra ele gera requisitos significativos de torque de ruptura.

Por esta razão específica, um operador de engrenagem manual é altamente recomendado em vez de uma alavanca. A caixa de engrenagens helicoidais integrada oferece enorme vantagem mecânica. Permite que um único operador abra ou feche a linha suavemente, sem esforço físico excessivo. Além disso, este mecanismo de engrenagem força uma velocidade de fechamento gradual. Isso evita inerentemente os perigosos picos de pressão conhecidos como golpe de aríete.

As instalações industriais modernas exigem cada vez mais o controle automatizado de processos. Para soluções personalizadas acionadas (elétricas ou pneumáticas) , os gerentes de instalações devem avaliar as utilidades disponíveis. Os atuadores pneumáticos utilizam ar comprimido da planta para acionar um mecanismo de cremalheira e pinhão. Eles atuam incrivelmente rápido e não apresentam nenhum risco de ignição em ambientes inflamáveis. Atuadores elétricos, acionados por motores integrados, oferecem precisão superior para modular o fluxo e manter o disco em um ângulo exato para estrangulamento contínuo.

Guia de seleção passo a passo para engenheiros de instalações

A aquisição do equipamento de controle de fluxo correto requer uma avaliação sistemática de seus parâmetros de engenharia específicos. A utilização de um processo de seleção estruturado reduz o risco de desgaste prematuro e tempo de inatividade dispendioso do sistema. Siga esta estrutura baseada em evidências para especificar a configuração exata necessária para o seu projeto.

Caracterização de fluidos: analisar exatamente o que fluirá pela tubulação é a etapa fundamental. Avalie se o meio é um líquido potável limpo, uma lama de mineração abrasiva ou um ácido corrosivo. A composição química determina diretamente os requisitos metalúrgicos para o corpo, o material do disco e a sede elastomérica.

Limites de temperatura e pressão: Verifique cuidadosamente a pressão operacional máxima normal juntamente com possíveis condições de pico de pico. Esses dados críticos revelarão imediatamente se um projeto concêntrico padrão com sede de borracha é suficiente ou se os limites térmicos exigem uma unidade de sede metálica de alto desempenho classificada para ANSI Classe 300.

Restrições de Instalação: Avalie o local de instalação física no chão de fábrica. Se a unidade for colocada em linha e nunca servir como ponto de isolamento para manutenção posterior, você poderá economizar capital especificando um corpo wafer. Se estiver localizado no final de um trecho de tubulação, uma configuração de terminal é obrigatória.

Requisitos de automação: Decida o nível de controle físico necessário. Para tubulações isoladas, um operador de engrenagem manual à prova de intempéries é perfeitamente adequado. Para processos que exigem ajuste de fluxo contínuo, selecione o atuador pneumático ou elétrico apropriado com base nos cálculos de torque e nas utilidades de energia disponíveis.

Parceria com um fabricante certificado de válvulas

A confiabilidade máxima de um sistema de tubulação complexo é diretamente proporcional às tolerâncias de fabricação do fornecedor do componente. A aquisição de infraestrutura industrial de fornecedores não verificados geralmente resulta em dimensões inconsistentes, cura de elastômero abaixo do padrão e falhas catastróficas no invólucro sob forte pressão.

Ao adquirir infraestrutura crítica, é fundamental fazer parceria com um fabricante certificado. Empresas de engenharia respeitáveis ​​operam sob rigorosos sistemas de gestão de qualidade ISO 9001. Eles garantem que cada unidade passe por rigorosos testes hidrostáticos e pneumáticos de acordo com os padrões API 598 antes de sair do chão de fábrica. Ao interagir diretamente com uma equipe de fabricação experiente, os gerentes de compras recebem rastreabilidade completa do material e orientação empírica sobre dimensionamento de torque. Isso garante soluções personalizadas para segurança operacional.

Se você precisar de ajuda para dimensionar seu próximo projeto, avalie cuidadosamente os parâmetros do seu sistema e escolha equipamentos que se alinhem com os padrões específicos do seu setor. Explore nossas ofertas abrangentes de produtos na Didtek Valve para encontrar a configuração exata que atende às suas rigorosas demandas de desempenho.

Quanto pesa uma válvula borboleta de 6 polegadas?

O peso total depende inteiramente do estilo do corpo, da composição metalúrgica e do design offset. Um modelo concêntrico estilo wafer padrão de 6 polegadas fabricado em ferro fundido normalmente pesa entre 15 e 22 libras. Uma unidade tipo lug requer significativamente mais metal para as inserções roscadas grossas, elevando o peso para aproximadamente 25 a 35 libras. Os modelos de deslocamento duplo ou triplo de alto desempenho feitos de aço carbono apresentam paredes do corpo fortemente reforçadas para suportar pressões da Classe 300, muitas vezes pesando mais de 45 libras.

Uma válvula borboleta de 6 polegadas pode ser usada para estrangulamento?

Sim, esses dispositivos rotativos são altamente capazes de modular e estrangular o fluxo de fluidos. As melhores práticas de engenharia determinam que o disco deve ser mantido entre 30 graus e 80 graus aberto durante operações contínuas de estrangulamento. Operar a menos de 30 graus de abertura cria jatos de fluido de alta velocidade que causam cavitação severa, levando à rápida erosão da sede. Operar além de 80 graus proporciona alterações insignificantes na taxa de fluxo.

Qual é o valor Cv de uma válvula borboleta de 6 polegadas?

O Coeficiente de Fluxo representa o volume de água em galões americanos por minuto que fluirá através da unidade com uma queda de pressão de exatamente 1 PSI. Para uma unidade de 6 polegadas totalmente aberta, o valor Cv normalmente varia de 1.500 a 1.800. Essa variação depende muito do perfil aerodinâmico do disco interno. Discos mais finos oferecem menos resistência hidrodinâmica e, portanto, produzem um coeficiente de fluxo visivelmente mais alto.

As válvulas borboleta têm direção de fluxo?

Os modelos concêntricos revestidos de borracha padrão são inerentemente bidirecionais. Eles podem vedar igualmente bem contra a pressão de qualquer direção. Os modelos de deslocamento duplo e triplo de alto desempenho são geralmente direcionais por design. Eles apresentam uma direção de fluxo preferencial, que é claramente indicada por uma seta fundida no corpo externo. Embora possam tecnicamente vedar contra pressão reversa, isso geralmente reduz a classificação de pressão máxima e acelera o desgaste mecânico ao longo do tempo.

Qual é a orientação correta de instalação para uma válvula borboleta de 6 polegadas?

Para desempenho e longevidade ideais, a haste da válvula deve ser idealmente instalada na orientação horizontal, especialmente em tubulações que manuseiam meios com sólidos suspensos ou partículas. A instalação da haste horizontalmente evita que detritos se acumulem diretamente no rolamento inferior da haste, o que pode causar aumento do torque e falha prematura da vedação. Se a instalação horizontal for impossível devido a restrições de espaço, a instalação vertical é aceitável para fluidos limpos, mas o rolamento inferior deve ser monitorado de perto durante a manutenção de rotina.

Quanto torque é necessário para operar uma válvula borboleta de 6 polegadas?

O torque operacional depende da pressão do sistema, do tipo de meio e do material da sede. Em uma aplicação de água padrão ANSI Classe 150 com sede em EPDM, o torque de ruptura para uma unidade de 6 polegadas normalmente varia de 600 a 900 libras-polegada. Entretanto, se o sistema lidar com gases secos ou lamas abrasivas, a falta de lubrificação aumenta significativamente o atrito, exigindo que um fator de segurança de pelo menos 30% seja adicionado aos cálculos de dimensionamento do atuador. Projetos com sede metálica de alto desempenho exigirão saídas de torque ainda maiores para obter uma vedação mecânica adequada.
