Fluidos criogênicos, como nitrogênio líquido, oxigênio líquido e gás natural liquefeito (GNL), são essenciais em inúmeras aplicações industriais, médicas e científicas. O manuseio seguro e eficiente desses fluidos requer equipamentos especializados, principalmente válvulas capazes de operar sob temperaturas extremamente baixas e altas pressões. Entre elas, as válvulas de esfera criogênicas API 6D são amplamente utilizadas para isolamento de tubulações, desligamento de emergência e controle de processos devido à sua confiabilidade, vedação hermética e compatibilidade com sistemas de alta pressão.
Selecionar a válvula de esfera criogênica API 6D correta é fundamental. A escolha de uma válvula inadequada pode causar vazamentos, falhas no sistema, riscos à segurança e ineficiência operacional. Este artigo fornece um guia detalhado sobre as principais considerações a serem avaliadas ao selecionar válvulas de esfera criogênicas API 6D, incluindo conformidade com padrões, seleção de materiais, classificações de pressão e temperatura, projeto da válvula e fatores operacionais.
Compreendendo as válvulas de esfera criogênicas API 6D
A API 6D, estabelecida pelo American Petroleum Institute, especifica os requisitos para válvulas de dutos usadas em aplicações de petróleo, gás e petroquímicas. Embora originalmente focadas em operações gerais de dutos, as válvulas API 6D são cada vez mais aplicadas em sistemas criogênicos devido à sua capacidade de suportar pressões extremas e garantir fechamento hermético sob condições desafiadoras.
As válvulas esféricas criogênicas combinam a simplicidade de uma válvula esférica de um quarto de volta com os rigorosos padrões da API 6D, permitindo isolamento confiável e controle de fluxo em tubulações que transportam fluidos em temperaturas geralmente abaixo de -150°C (-238°F). Essas válvulas podem ser operadas manualmente, acionadas pneumaticamente ou integradas a sistemas de controle automatizados para melhorar a eficiência e a segurança.
Conformidade com os padrões API 6D
A conformidade com API 6D é uma das primeiras considerações ao selecionar uma válvula de esfera criogênica. A certificação API 6D garante que a válvula atenda aos rigorosos requisitos para:
Projeto e Construção : A válvula é construída para suportar condições específicas de pressão e temperatura, garantindo durabilidade sob operações exigentes de tubulação.
Teste e inspeção : API 6D exige testes hidrostáticos, testes de vazamento e verificação dimensional para garantir a integridade da válvula.
Rastreabilidade e Documentação : Materiais, processos de fabricação e resultados de testes são totalmente documentados para atender aos requisitos regulatórios e operacionais.
As válvulas certificadas pela API 6D oferecem garantia de que podem lidar com aplicações criogênicas de alta pressão com segurança, minimizando o risco de vazamentos ou falhas mecânicas.
Seleção de Materiais
A seleção de materiais é crucial em aplicações criogênicas devido às temperaturas extremamente baixas envolvidas. Os materiais devem reter tenacidade, ductilidade e resistência à corrosão em temperaturas criogênicas. As principais considerações incluem:
Materiais do corpo da válvula : Os aços inoxidáveis austeníticos, como 304 e 316, são amplamente utilizados por sua resistência em temperaturas criogênicas. Ligas de níquel como o Inconel são preferidas para aplicações de alto desempenho onde são necessárias resistência adicional e resistência à corrosão.
Materiais de esfera e guarnição : Esses componentes internos devem resistir ao desgaste, à contração térmica e à corrosão química. Componentes de aço inoxidável duro ou niquelados são comumente usados.
Materiais de vedação : Os elastômeros padrão tornam-se quebradiços em baixas temperaturas. As aplicações criogênicas geralmente usam sedes de PTFE, PCTFE ou metal com metal para manter a vedação hermética e evitar vazamentos.
A seleção adequada do material é vital para a longevidade, segurança e eficiência operacional da válvula em tubulações criogênicas.
Classificações de pressão e temperatura
As válvulas de esfera criogênicas API 6D são projetadas para lidar com altas pressões e temperaturas extremamente baixas. Ao selecionar uma válvula, é essencial considerar:
Pressão máxima de trabalho permitida (MAWP) : Certifique-se de que a válvula possa suportar a pressão operacional da tubulação, além de possíveis picos de pressão.
Temperatura Mínima de Operação : Verifique se os materiais e vedações da válvula são adequados para a temperatura mais baixa esperada do fluido.
Derating de temperatura-pressão : Alguns materiais perdem resistência em temperaturas extremamente baixas. Verifique os gráficos de redução de capacidade para garantir que a válvula mantém a integridade sob condições criogênicas.
A escolha de uma válvula com classificações adequadas de pressão e temperatura reduz o risco de falha e garante uma operação segura e confiável.
Considerações sobre projeto de válvula
Vários aspectos do projeto impactam a adequação das válvulas de esfera criogênicas API 6D para tubulações de líquidos:

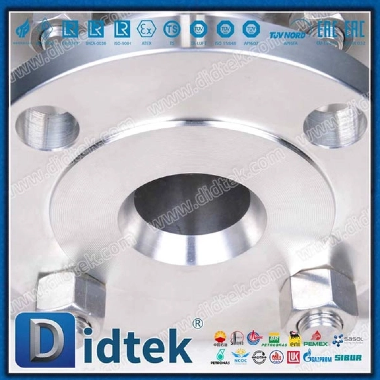

1. Furo total vs. furo reduzido
Válvulas Full-Bore : Permitem que o fluido flua sem restrições, minimizando a queda de pressão. Ideal para tubulações onde a eficiência do fluxo é crítica.
Válvulas de diâmetro reduzido : Possuem diâmetro interno menor que o da tubulação. São mais leves e baratos, mas podem causar ligeira queda de pressão, o que pode afetar a eficiência do processo.
2. Método de atuação
Operação Manual : Adequado para tubulações pequenas ou menos críticas.
Atuadores Pneumáticos ou Hidráulicos : Fornecem operação rápida e confiável para desligamentos de emergência e controle automatizado.
Atuadores Elétricos : Permitem monitoramento remoto e integração com sistemas de controle digital, melhorando a eficiência do processo.
3. Design de capô estendido
As válvulas criogênicas geralmente incluem coberturas estendidas para proteger o empanque da haste e os componentes do atuador contra temperaturas extremamente baixas. Esse recurso de design garante uma operação suave e evita danos à vedação devido à contração térmica.

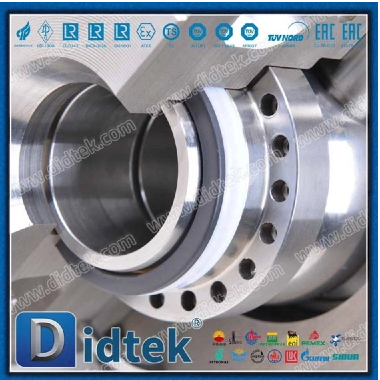

4. Mecanismo de vedação
Assentos de metal com metal : Fornecem fechamento hermético sob flutuações extremas de temperatura.
Polímeros Criogênicos : As sedes de PTFE ou PCTFE oferecem flexibilidade e reduzem os requisitos de torque, garantindo uma operação confiável em baixas temperaturas.
Considerações de segurança
A segurança é fundamental ao manusear fluidos criogênicos. As principais considerações relacionadas à segurança incluem:
Prevenção de Vazamento : Vedações herméticas evitam vazamentos perigosos e mantêm a integridade da tubulação.
Isolamento rápido : As válvulas de esfera criogênicas API 6D podem isolar seções da tubulação rapidamente em emergências, minimizando riscos potenciais.
Projeto à prova de falhas : Válvulas equipadas com atuadores de retorno por mola ou sistemas de desligamento automatizado garantem operação segura em caso de perda de energia ou fornecimento pneumático.
Proteção contra congelamento : Tampas estendidas e componentes isolados protegem os operadores e evitam mau funcionamento da válvula causado pela formação de gelo.
A seleção de uma válvula que atenda a essas considerações de segurança protege o pessoal, o equipamento e o meio ambiente.
Melhores práticas operacionais e de manutenção
Para garantir a confiabilidade e a eficiência a longo prazo das válvulas de esfera criogênicas API 6D, a manutenção e a operação adequadas são essenciais:
1. Instalação
Garanta o alinhamento correto com os flanges da tubulação para evitar tensão e possíveis vazamentos.
Apoie as válvulas independentemente da tubulação para acomodar a contração térmica.
Isole as válvulas e a tubulação adjacente para minimizar a entrada de calor e a evaporação de LN2.
2. Operação
Evite a atuação rápida da válvula para evitar choque térmico.
Efetue ciclos periódicos das válvulas para verificar a funcionalidade e evitar o travamento da sede.
Monitore os requisitos de torque para garantir que os atuadores operem com eficiência.
3. Inspeção
Verifique se há sinais de desgaste, corrosão ou vazamentos.
Inspecione as vedações e as embalagens regularmente e substitua-as conforme necessário.
Mantenha registros de manutenção detalhados para monitorar o desempenho e planejar a manutenção preventiva.
A operação e manutenção adequadas prolongam a vida útil da válvula, reduzem os custos de energia e garantem uma operação contínua e segura em tubulações criogênicas.
Aplicações de válvulas de esfera criogênicas API 6D
As válvulas de esfera criogênicas API 6D são amplamente utilizadas em indústrias que exigem transporte seguro e eficiente de fluidos de baixa temperatura:
Oleodutos e Gasodutos : Para transporte de GNL e outros hidrocarbonetos criogênicos sob alta pressão.
Sistemas Médicos e Laboratoriais : Para controle preciso do fluxo de nitrogênio líquido em criopreservação ou pesquisa laboratorial.
Plantas Químicas e Petroquímicas : Para manusear produtos químicos de baixa temperatura com segurança, minimizando vazamentos e perdas térmicas.
Indústria de Alimentos e Bebidas : Para processos rápidos de congelamento ou preservação utilizando nitrogênio líquido.
Armazenamento e distribuição de gás industrial : Para liberação controlada e isolamento de oxigênio líquido, nitrogênio ou argônio.
Conclusão
Selecionar a válvula de esfera criogênica API 6D correta é fundamental para uma operação segura, eficiente e confiável em tubulações que transportam fluidos em temperaturas extremamente baixas. As principais considerações incluem conformidade com os padrões API 6D, seleção de materiais, classificações de pressão e temperatura, projeto da válvula, método de atuação e recursos de segurança. A instalação, operação e manutenção adequadas garantem ainda mais confiabilidade e desempenho a longo prazo.
Ao avaliar cuidadosamente estes factores, as indústrias podem minimizar riscos, prevenir fugas, reduzir custos operacionais e aumentar a segurança em aplicações criogénicas. Para empresas que buscam válvulas de esfera criogênicas API 6D de alta qualidade, fabricantes confiáveis fornecem soluções certificadas, duráveis e totalmente testadas para atender a rigorosos padrões industriais e demandas operacionais.
