Preventor de refluxo versus válvula de retenção: principais diferenças

Você sabia que o fluxo reverso da água causa falhas catastróficas no sistema? Confundir um preventor de refluxo com uma válvula direcional padrão é uma aposta arriscada. Como engenheiro de controle de fluidos, vejo frequentemente esse erro específico levar à grave contaminação da água, pesadas multas municipais e danos irreparáveis ​​ao equipamento. Neste guia, detalhamos suas diferenças fundamentais. Você descobrirá exatamente como especificar o componente correto para sua rede de tubulação.

Principais conclusões

Antes de nos aprofundarmos nas especificidades mecânicas, devemos estabelecer as regras fundamentais da prevenção de fluxo reverso. Ambos os dispositivos mantêm os fluidos movendo-se em uma única direção. No entanto, a sua engenharia, aplicação e situação legal permanecem muito diferentes. Para esclarecer rapidamente essas distinções, revise a tabela de comparação principal abaixo.

Compreendendo o básico: o que é uma válvula de retenção?

Uma válvula direcional padrão é um componente mecânico instalado diretamente dentro de uma tubulação. Ele permite que líquido, gás ou vapor fluam para frente, mas fecha automaticamente para bloquear qualquer movimento para trás. A operação depende inteiramente da pressão do fluido e não da atuação externa.

Quando a pressão do fluido a montante excede a pressão mínima de abertura, a placa interna levanta. O fluido passa perfeitamente. Se o fluxo parar, a pressão a jusante combinada com a força da mola assenta firmemente o elemento de fecho. Esta reação imediata salva bombas sensíveis a montante do golpe de aríete destrutivo.

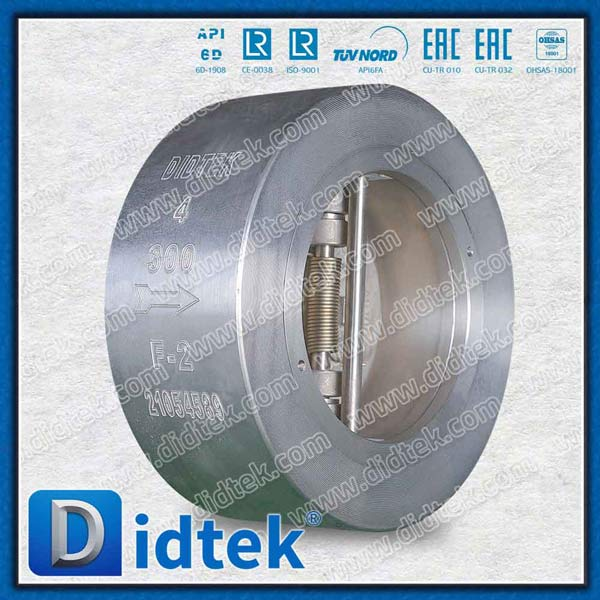

Espaço e peso são fatores críticos em redes de tubulação industriais densas. Os designs de wafer oferecem um formato compacto que os engenheiros preferem. Por exemplo, uma válvula wafer de placa dupla de aço forjado sem retentor está em estrita conformidade com os padrões de projeto API 594 e apresenta zero penetrações no corpo. Esta escolha específica de engenharia elimina potenciais caminhos de vazamento para a atmosfera. Construídos com materiais altamente duráveis, como aço forjado F2, esses componentes suportam perfeitamente ambientes industriais de alta pressão.

Compreendendo o básico: o que é um preventor de refluxo?

Um conjunto de contenção funciona como um dispositivo de segurança vital fortemente regulamentado. Evita especificamente que água contaminada ou suja se infiltre no abastecimento público limpo. Para entender como funciona, você deve compreender dois perigos físicos.

Imagine um rompimento repentino no abastecimento de água em uma rua movimentada da cidade. Este evento cria um vácuo de pressão negativa nas tubulações municipais. O vácuo literalmente suga a água suja de uma instalação privada de volta para a rede pública. Chamamos isso de retrosifonagem. A contrapressão ocorre quando a pressão a jusante em um sistema de tubulação particular excede a pressão de alimentação de entrada. Bombas de reforço ou expansão térmica em caldeiras comerciais forçam a água suja para trás contra o fluxo normal.

Uma verdadeira montagem de contenção interrompe ambos os perigos. Inclui válvulas de corte em ambas as extremidades para isolamento de manutenção. Torneiras de teste padronizadas permitem que profissionais certificados conectem medidores e verifiquem a pressão interna. Modelos de alto risco, como o conjunto de Zona de Pressão Reduzida, despejam fisicamente a água contaminada do sistema se as verificações internas falharem.

Tendências do setor na prevenção de fluxo reverso

O cenário do controle de fluidos está evoluindo rapidamente. Análises recentes da indústria destacam uma grande mudança em direção a uma gestão hídrica mais inteligente. O envelhecimento da infraestrutura municipal aumenta globalmente o risco de quedas de pressão e eventos de retro-sifonagem. As autoridades locais de água aplicam agora códigos de conformidade mais rigorosos. Estão a abandonar activamente cláusulas anteriores brandas e a exigir modernizações imediatas de conjuntos de contenção de alto risco em instalações comerciais.

Também vemos a Internet das Coisas se fundindo com válvulas mecânicas tradicionais. Os gestores de instalações adotam cada vez mais sistemas de monitoramento inteligentes para detectar diferenciais de pressão em tempo real. Esta integração digital muda a mentalidade da indústria de reparos reativos para prevenção proativa de contaminação. Manter-se à frente destas curvas regulatórias é um requisito fundamental para a mitigação de riscos na engenharia moderna.

Principais diferenças em design e aplicação

Como você decide qual componente se adapta ao seu sistema? Navegar no dilema da válvula de retenção versus preventor de refluxo se resume, em última análise, à análise do propósito, da complexidade do projeto, dos mecanismos à prova de falhas e dos mandatos legais.

Finalidade e nível de proteção

A diferença mais crítica está no que o dispositivo protege. Você instala uma válvula unidirecional padrão para proteger propriedades e máquinas. Ele impede que a água volte pelo cano da bomba do reservatório e queime o motor. Por outro lado, uma montagem de contenção protege a vida humana. Garante que os produtos químicos tóxicos provenientes de uma cuba de mistura industrial não possam entrar no abastecimento de água da cidade.

Complexidade e redundância de design

Uma válvula padrão representa uma peça singular de hardware. Consiste em um corpo, uma sede e um elemento de fechamento semelhante a um disco. Enquanto isso, uma unidade de contenção funciona como um sistema integrado. Mesmo a unidade testável mais básica contém dois mecanismos de verificação independentes colocados em série. Válvulas de isolamento para serviço pesado sustentam o conjunto e inclui pelo menos quatro torneiras de teste. Este design de múltiplas partes garante redundância. Se uma vedação interna se degradar, os componentes restantes protegem o abastecimento de água.

Mecanismos à prova de falhas

Na engenharia mecânica, a segurança contra falhas determina o que acontece durante uma pane. Se detritos mantiverem uma válvula padrão aberta, ela simplesmente perderá sua capacidade de interromper o fluxo reverso. O operador do sistema pode não perceber esta falha até que o equipamento posterior sofra danos. Os conjuntos de contenção incorporam dispositivos de segurança integrados. Se a pressão interna cair ou um mecanismo travar, a válvula de alívio abre automaticamente. Ele descarrega a água em um dreno designado, alertando visualmente os gerentes das instalações de que é necessária manutenção imediata.

Teste, preço e requisitos de espaço

As equipes de manutenção geralmente tratam as válvulas direcionais padrão como hardware que você pode instalar e esquecer. Nenhum requisito legal obriga você a testá-los. As unidades de contenção operam sob estrito escrutínio regulatório. Os municípios exigem testes imediatos após a instalação e anualmente a partir de então. Técnicos licenciados devem realizar essas avaliações utilizando manômetros diferenciais calibrados.

As válvulas padrão permanecem relativamente baratas e possuem um espaço de instalação mínimo. Você pode instalá-los facilmente vertical ou horizontalmente em corredores estreitos de tubulações. Os conjuntos de contenção são volumosos e exigem um investimento de capital significativo. Os códigos de encanamento determinam folgas de instalação rígidas, exigindo que você os monte a uma altura específica acima do chão para garantir o acesso de teste.

Explorando variações: DCVA e mecanismos de verificação dupla

Ao pesquisar soluções de controle de fluidos, os engenheiros frequentemente encontram terminologia que parece idêntica, mas que se refere a dispositivos funcionalmente distintos. Compreender a diferença exata entre um dispositivo de prevenção de refluxo com válvula de retenção dupla e um mecanismo direcional padrão é absolutamente crucial para manter a conformidade com o código.

O conjunto da válvula de retenção dupla

Um conjunto de válvula de retenção dupla é um dispositivo legalmente reconhecido e testável. Consiste em dois mecanismos acionados por mola que operam de forma independente, alojados em um único corpo robusto. Duas válvulas de corte hermeticamente fechadas sustentam todo o conjunto, que também inclui quatro torneiras de teste para acesso de diagnóstico.

Os engenheiros normalmente especificam este conjunto para aplicações comerciais de risco baixo a médio. Ele não possui uma válvula de alívio atmosférico, portanto não despeja água fisicamente em caso de falha. Os códigos de encanamento só permitem isso em cenários onde um evento de fluxo reverso causaria um incômodo em vez de um grave risco à saúde. As instalações comuns incluem redes comerciais de sprinklers contra incêndio.

A válvula de retenção dupla

Uma válvula de retenção dupla também contém dois mecanismos internos unidirecionais colocados em série. É aí que terminam as semelhanças funcionais. Este dispositivo carece completamente de torneiras de teste externas e válvulas de isolamento.

Como os técnicos não podem testá-lo com um manômetro em campo, ele é classificado como um dispositivo não testável. Os municípios proíbem explicitamente que dispositivos não testáveis ​​protejam o abastecimento público de água contra riscos comerciais. Eles são estritamente reservados para aplicações residenciais de baixo risco, como proteção em linha para filtros de água embaixo da pia.

Guia de aplicação: quando usar qual válvula?

A seleção do componente correto requer uma avaliação rigorosa dos parâmetros do sistema. A engenharia excessiva de um sistema de circuito fechado desperdiça capital valioso. A implantação de uma válvula unidirecional simples onde uma unidade de contenção é legalmente obrigatória é um convite à responsabilidade catastrófica.

Quando escolher uma válvula direcional

Especifique-os para sistemas industriais de circuito fechado e controle geral de fluidos, onde a contaminação cruzada com o abastecimento de água potável municipal é fisicamente impossível. As principais aplicações incluem:

• Sistemas HVAC: Manutenção do fluxo direcional em água gelada ou circuitos de aquecimento.
• Estações de bombeamento: Instaladas no lado de descarga das bombas para evitar golpe de aríete e rotação reversa do impulsor.
• Águas Residuais e Esgoto: Garantir que os resíduos expelidos não possam retornar para a rede de drenagem do edifício.
• Processamento Químico: Prevenir a mistura volátil de diferentes produtos químicos reativos em tubulações de alimentação múltipla.

Quando escolher um conjunto de contenção

Você deve instalar um conjunto de contenção em qualquer conexão cruzada real ou potencial entre um sistema público de água e uma fonte de líquido não potável. Cenários de alto risco exigem proteção rigorosa:

• Irrigação e paisagismo: Os aspersores ficam em solo contaminado com fertilizantes. Uma queda de pressão pode facilmente desviar essa lama tóxica para o abastecimento de água.
• Caldeiras Comerciais: Esses sistemas utilizam água tratada quimicamente para inibir a incrustação. Uma montagem adequada isola essa água tóxica da rede pública.
• Instalações Médicas: Pias e autoclaves exigem proteção rigorosa para isolar riscos biológicos graves.
• Tanques de mistura industrial: As instalações de fabricação que utilizam água da cidade para diluir produtos químicos devem instalar unidades de contenção de alto risco diretamente no medidor de água principal.

Avaliação da mídia do sistema e seleção de materiais

As propriedades físicas e químicas do fluido que flui pela tubulação influenciam fortemente o processo de seleção. A compatibilidade dos materiais não é negociável para garantir confiabilidade a longo prazo.

Ao lidar com água potável, os materiais devem cumprir padrões rigorosos de saúde e segurança, como a Lei da Água Potável Segura. Esta lei exige componentes sem chumbo. Os corpos das válvulas para essas aplicações são normalmente fundidos em latão sem chumbo ou em aço inoxidável aprovado para fins sanitários.

Tubulações industriais que lidam com ácidos agressivos ou solventes agressivos exigem metalurgia altamente resiliente. O ferro fundido padrão irá corroer rapidamente nesses ambientes agressivos. Os engenheiros devem especificar componentes forjados em aço inoxidável 316 ou ligas duplex. A utilização de designs com revestimentos protetores de PTFE e Teflon também ajuda a resistir a ataques químicos implacáveis.

A presença de sólidos suspensos afeta significativamente o desempenho. Os conjuntos de contenção são notoriamente sensíveis a detritos. Suas molas de precisão e superfícies de vedação elastoméricas apertadas podem facilmente ficar presas por partículas. Se o meio contiver lama ou lama pesada, as válvulas industriais padrão são muito mais apropriadas. Suas geometrias internas permitem a passagem contínua de partículas maiores sem entupimento.

Manutenção, testes e conformidade regulatória

O panorama regulatório que rege a prevenção do fluxo reverso é rigoroso. Os componentes mecânicos padrão seguem as melhores práticas gerais de engenharia. As unidades de contenção estão sob a jurisdição estrita das leis de saúde pública.

Na América do Norte, organizações como a American Water Works Association e a Foundation for Cross-Connection Control and Hydraulic Research regulamentam os padrões de projeto. As jurisdições locais aplicam essas regras por meio do Código Uniforme de Encanamento. Os gerentes das instalações devem verificar se qualquer dispositivo instalado possui as certificações apropriadas para seu nível de perigo específico.

A fadiga mecânica das molas e as vedações de borracha degradam-se com o tempo. Esses conjuntos de contenção exigem testes anuais. Um técnico certificado realiza esta avaliação usando um manômetro diferencial calibrado. Eles medem o diferencial de pressão exato através dos mecanismos internos. Se um mecanismo não conseguir manter o limite de pressão exigido por lei, o técnico deverá substituir os elastômeros desgastados e testar novamente a unidade.

Perguntas frequentes

Posso usar uma válvula de retenção em vez de um dispositivo de prevenção de refluxo?

Não, você não pode usar uma válvula unidirecional padrão como substituto se sua tubulação estiver conectada a um abastecimento de água potável. Os códigos de encanamento exigem legalmente um conjunto de contenção certificado para salvaguardar a saúde pública. As válvulas padrão não possuem mecanismos à prova de falhas e molas independentes de dupla ação necessárias para garantir a segurança.

Um preventor de refluxo é apenas duas válvulas de retenção?

Não, uma montagem de contenção é significativamente mais avançada. Embora contenha dois mecanismos carregados internamente operando em série, também incorpora torneiras de teste especializadas e válvulas de isolamento para serviços pesados. Esses componentes específicos são legalmente exigidos para facilitar testes de desempenho anuais obrigatórios. Os modelos avançados também possuem válvulas de alívio hidráulico para descarga de emergência.

Qual é a diferença entre um preventor de refluxo com válvula de retenção dupla e uma válvula de retenção dupla?

A principal diferença está na testabilidade e nos níveis de perigo da aplicação. Um conjunto de válvula de retenção dupla é uma unidade testável equipada com válvulas de isolamento e torneiras de teste. Ele foi projetado para aplicações comerciais de baixo risco, onde a verificação anual é legalmente obrigatória. Uma válvula de retenção dupla é um dispositivo não testável usado para aplicações residenciais de baixo risco. Não pode ser testado em campo.

As válvulas de retenção padrão reduzem a pressão da água tanto quanto os dispositivos de prevenção de refluxo?

Os componentes padrão causam uma queda de pressão significativamente menor. Um mecanismo simples de giro ou elevação foi projetado para maximizar a eficiência hidráulica. Um conjunto de contenção completo apresenta um caminho de fluxo interno altamente complexo e utiliza molas para serviço pesado. Isso causa inerentemente uma perda de pressão muito maior que os engenheiros devem levar em conta durante o projeto do sistema.

Onde um dispositivo anti-refluxo deve ser instalado em um sistema industrial?

Esses dispositivos de segurança são normalmente instalados em dois locais críticos. A instalação da contenção ocorre imediatamente após o hidrômetro municipal para proteção da rede pública. A instalação de isolamento ocorre no ponto específico de uso dentro da instalação, como a linha de água de reposição de uma caldeira comercial. Os locais exatos devem estar em conformidade com os códigos de encanamento locais relativos às folgas de manutenção.

Com que frequência os preventores de refluxo precisam ser testados?

Os códigos de encanamento municipais determinam legalmente que todos os conjuntos de contenção testáveis ​​sejam submetidos a inspeção na instalação inicial e pelo menos uma vez a cada 12 meses a partir de então. Um técnico licenciado e certificado deve realizar este teste anual para garantir que as vedações internas e as molas funcionam corretamente sob pressão.

O que faz com que um preventor de refluxo falhe?

A falha normalmente decorre do acúmulo de detritos, vedações de elastômero desgastadas ou molas mecânicas desgastadas. Areia, ferrugem ou incrustações de tubos podem facilmente alojar-se entre as superfícies de vedação internas, impedindo que a válvula feche completamente. A manutenção regular e a instalação de filtros em estrela a montante são cruciais para prolongar a vida útil destes componentes sensíveis.

Proteja sua rede fluida hoje

Proteger sua infraestrutura de dutos requer engenharia precisa, seleção rigorosa de materiais e componentes confiáveis. Se você precisa de uma válvula de placa dupla sem retentor altamente durável para uma tubulação industrial de alta pressão ou de orientação sobre conformidade com códigos municipais, selecionar o hardware certo não é negociável. Explore nossa linha abrangente de soluções certificadas de controle de fluidos na Didtek Valve para proteger seu sistema contra riscos de fluxo reverso e otimizar sua eficiência operacional hoje mesmo.
