Você usa uma válvula de esfera esdv para interromper rapidamente fluidos perigosos. Esta válvula de desligamento de emergência fecha sozinha se houver algum problema. Você conta com esta válvula para manter pessoas, equipamentos e a natureza seguros. Muitas indústrias, como a de petróleo e gás, usam ESDV para tornar seu trabalho seguro.
Principais conclusões
As válvulas de esfera ESDV interrompem fluidos ou gases perigosos muito rapidamente em emergências. Isso ajuda a manter as pessoas, os equipamentos e a natureza seguros. Essas válvulas fecham sozinhas quando os sensores encontram um problema. Você também pode fechá-los manualmente para maior segurança e controle. O design da esfera com um quarto de volta permite que a válvula abra ou feche rapidamente. Faz uma vedação hermética para que nada vaze. Você deve escolher o tipo de atuador correto para sua planta. Pode ser pneumático, hidráulico ou elétrico. A escolha depende da sua fonte de alimentação e necessidades de segurança. Testar e cuidar das válvulas de esfera ESDV é importante. Isso os mantém funcionando bem e prontos para emergências. Essas válvulas fecham rapidamente, geralmente em 1 a 5 segundos. Isso ajuda a impedir derramamentos, incêndios e outros perigos. As válvulas de esfera ESDV são muito utilizadas nas indústrias de petróleo e gás, química e outras. Eles ajudam a cumprir regras de segurança rígidas. Sempre escolha válvulas que correspondam ao tamanho, pressão e necessidades de material do seu sistema. Isso garante que eles funcionem bem e com segurança.

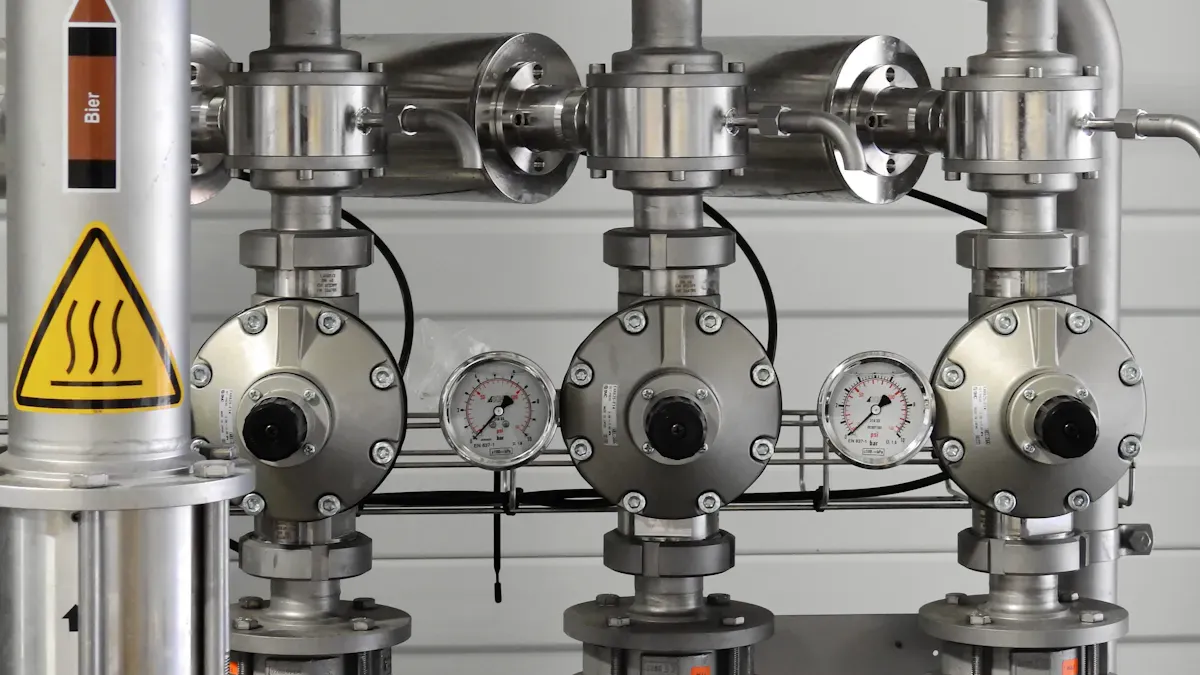

Visão geral da válvula de esfera ESDV
O que é uma válvula de esfera ESDV
Você pode estar se perguntando o que uma válvula de esfera ESDV faz. Esta válvula é feita para emergências. Ele interrompe fluidos ou gases perigosos se algo der errado. Dentro, há uma bola redonda que gira. A bola abre ou fecha o caminho do fluido. Quando você precisa parar as coisas rapidamente, esta válvula funciona rapidamente. Ele também veda com muita força. Você encontra essas válvulas em locais onde a segurança é muito importante, como usinas de petróleo e gás.
Função e Propósito Central
As pessoas usam esdvs para manter tudo e todos seguros. A principal função desta válvula é desligar partes de um sistema em emergências. Isto é muito importante para a segurança. Aqui estão algumas maneiras pelas quais as pessoas usam válvulas de esfera esdv:
Os esdvs de cabeça de poço vão até as árvores de Natal para fechar os poços, se necessário.
Esdvs de coletor ou pipeline bloqueiam linhas de fluxo ou pipelines em plataformas.
Os esdvs do trem de processo separam grandes equipamentos, como separadores e compressores, caso eles falhem.
Válvulas de bloqueio, muitas vezes esdvs, fecham partes quebradas de tubulações.
Os esdvs das estações desligam bombas e compressores nas estações.
Os esdvs de isolamento de unidade bloqueiam unidades de processamento inteiras durante grandes problemas.
Os esdvs de proteção de equipamentos mantêm fornos e reatores seguros.
Carregar ou descarregar esdvs fecha os braços de carregamento em emergências.
Estas válvulas são muito importantes para sistemas de segurança. Eles ajudam a impedir a propagação de vazamentos, incêndios ou outros perigos.
Válvula de esfera ESDV vs válvulas padrão
Você pode estar se perguntando como as válvulas de esfera ESDV são diferentes das válvulas padrão. As válvulas padrão controlam o fluxo quando as coisas estão normais. Você os abre ou fecha conforme necessário. As válvulas de esfera ESDV são para emergências. Eles trabalham rápido e selam bem. Essas válvulas fecham sozinhas se os sensores encontrarem algum problema. Você também pode fechá-los manualmente. Válvulas padrão não são boas para emergências. Eles podem não fechar rápido ou vedar bem o suficiente. As válvulas esfera ESDV são escolhidas porque são rápidas, seguras e confiáveis.
Dica: Sempre certifique-se de que suas válvulas de desligamento de emergência funcionem corretamente. Teste-os frequentemente para permanecerem seguros e prontos para emergências.
Função de segurança da válvula de desligamento de emergência
Isolamento rápido em emergências
Você conta com uma válvula de desligamento de emergência para funcionar rapidamente em caso de problemas. Quando ocorre um vazamento ou pico de pressão, o esdv recebe um sinal do sistema instrumentado de segurança. A válvula fecha rapidamente para impedir o movimento de fluidos ou gases perigosos. Esta ação rápida mantém pessoas, máquinas e a natureza seguras. A velocidade é muito importante nestes momentos:
As válvulas de esfera ESDV geralmente fecham totalmente em 1 a 5 segundos.
Válvulas pequenas, entre 2 e 6 polegadas, podem fechar em 1 ou 2 segundos.
Válvulas grandes, como 24 polegadas ou mais, podem precisar de até 5 segundos ou um pouco mais.
Esse fechamento rápido ajuda a impedir que pequenos problemas se tornem grandes. A válvula de desligamento de emergência é uma parte principal do seu sistema instrumentado de segurança. Ajuda você a confiar em seu equipamento quando algo dá errado.
Recurso de fechamento à prova de bolhas
Ao usar um esdv, você quer ter certeza de que nada vazará depois que ele for fechado. O recurso de fechamento à prova de bolhas faz esse trabalho. Estanque a bolhas significa que a válvula veda tão bem que nenhum gás ou líquido passa, mesmo se houver pressão. Esta vedação forte é muito importante para a segurança, especialmente com materiais perigosos.
Os padrões da indústria dizem o que esperar do seu esdv. Aqui estão alguns padrões principais para fechamento à prova de bolhas:
Padrão | Descrição |
ISA/IEC 61511 | Informa quanto as válvulas podem vazar nas Funções Instrumentadas de Segurança. |
ANSI/FCI70-2 | Define regras para vazamento de válvulas e como testá-las. |
APIRP553 | Fala sobre válvulas automatizadas em refinarias e quão apertadas elas devem ser fechadas. |
Você deve sempre verificar se o seu esdv atende a esses padrões. Isso ajuda a garantir que seu sistema instrumentado de segurança funcione corretamente.
Ativação automatizada e manual
Você pode fechar um esdv de duas maneiras. Na maioria das vezes, o sistema instrumentado de segurança envia um sinal para fechar a válvula sozinho. Isso acontece quando os sensores encontram um problema, como um vazamento ou uma mudança repentina de pressão. Às vezes, pode ser necessário fechar a válvula manualmente. Você faz isso durante os reparos ou se encontrar um problema antes do sistema.
Tanto a forma automática quanto a manual proporcionam controle e ajudam você a se sentir seguro. Você sabe que suas válvulas de desligamento de emergência funcionarão quando você precisar delas. Ter as duas formas de fechar a válvula torna suas instalações ainda mais seguras.
Observação: teste seu sistema ESDV e instrumentado de segurança com frequência. Isso ajuda você a ficar pronto para qualquer emergência.
Princípio de funcionamento do ESDV
Operação normal
Você usa uma válvula de esfera esdv para controlar o fluxo de fluidos durante a operação normal da planta. Em condições seguras, a válvula permanece aberta e permite que óleo, gás ou outros fluidos se movam pela tubulação ou equipamento. Você pode ajustar a posição da válvula se precisar regular o fluxo. O sistema de controle mantém a válvula aberta, a menos que detecte um problema. Isso significa que você pode confiar no sistema para manter tudo funcionando perfeitamente. Na indústria do petróleo, você vê essas válvulas funcionando silenciosamente em segundo plano, garantindo que tudo permaneça seguro. Quando você pergunta “como funciona um esdv”, você vê que ele atua como um controlador de fluxo normal até que aconteça uma emergência.
Sequência de ativação de emergência
Quando o perigo aparece, a válvula esférica esdv muda de função. Ele passa da operação normal para o modo de desligamento de emergência. Você confia nesta mudança rápida para proteger pessoas e equipamentos. A válvula de desligamento de emergência atua rapidamente para impedir a propagação de fluidos perigosos.
Resposta do sinal do sensor
Os sensores monitoram vazamentos, alta pressão ou incêndio. Quando um sensor detecta um problema, ele envia um sinal ao atuador. O atuador recebe este sinal de desligamento e inicia o fechamento de emergência. O atuador move a válvula rapidamente para a posição fechada. Esta ação interrompe o fluxo de fluidos perigosos em segundos. O sistema de controle verifica se a válvula fechou e envia feedback aos operadores. Você é notificado imediatamente para poder tomar decisões importantes. Essa sequência ajuda a interromper emergências antes que piorem.
Aqui está o que acontece passo a passo:
O atuador recebe um sinal de desligamento do sistema de segurança.
O atuador move a válvula para interromper o fluxo.
O sistema de controle recebe feedback de que a válvula está fechada.
Os operadores são notificados sobre o status da válvula.
Em casos especiais, você pode cancelar o desligamento automático.
Acionamento manual
Às vezes, você precisa fechar o esdv manualmente. Você pode fazer isso durante a manutenção ou se encontrar um problema antes dos sensores. Você usa uma alavanca manual ou um painel de controle para acionar a válvula. Isso lhe dá controle extra e ajuda você a agir rapidamente. A ativação manual é importante para sistemas de processos pequenos ou quando você precisa testar a válvula. Você sempre quer ter certeza de que as válvulas de desligamento de emergência funcionam quando você precisa delas.
Dica: teste frequentemente a ativação automática e manual. Isso mantém seu sistema de segurança pronto para qualquer emergência.
Mecanismo de válvula esférica de um quarto de volta
Você encontra um design simples, mas forte dentro da válvula esfera esdv. A parte principal é uma bola redonda com um buraco no centro. Quando você gira a esfera um quarto de volta (90 graus), o orifício se alinha com o caminho do fluxo para abrir a válvula. Ao girar novamente, a bola bloqueia o fluxo e fecha a válvula. Esta ação de um quarto de volta torna a válvula rápida e confiável. Você sempre obtém uma vedação hermética, o que é importante para a segurança. O design também significa que você pode abrir ou fechar a válvula rapidamente, mesmo em emergências.
Você vê esse mecanismo em muitos setores porque funciona bem e dura muito tempo. A válvula esférica de um quarto de volta oferece a velocidade e a vedação necessárias para manter suas instalações seguras.
Principais componentes das válvulas esfera ESDV
Conjunto de esfera e assento
Você encontra o coração de um esdv na montagem da esfera e do assento . A esfera fica dentro do corpo da válvula e tem um orifício no centro. Quando você gira a bola, o buraco se alinha com o caminho do fluxo para permitir a passagem dos fluidos. Se você girar a bola novamente, ela bloqueará o fluxo e interromperá tudo. O assento envolve a bola e cria uma vedação hermética. Esta vedação evita vazamento de fluidos perigosos. Você pode confiar neste design porque ele sempre oferece um fechamento forte e à prova de bolhas. O formato simples da esfera e da sede também torna a válvula fácil de operar e manter.
Tipos de atuadores
Você precisa de um atuador para mover a bola com rapidez e segurança. O atuador fornece força para abrir ou fechar a válvula durante o uso normal ou em emergências. Você pode escolher entre diferentes tipos de atuadores com base em suas necessidades. Cada tipo possui recursos especiais que ajudam você a escolher o certo para o seu sistema.
Dica: Sempre combine o tipo de atuador com a fonte de alimentação e as necessidades de segurança do seu local.
Aqui está uma tabela que compara os principais tipos de atuadores que você pode usar:
Tipo de atuador | Características de desempenho |
Pneumático | Funciona melhor quando você tem um suprimento de ar constante. Freqüentemente usado para operação à prova de falhas. |
Eletrohidráulico | Dá força muito alta. Boa escolha quando você precisa de ação forte e rápida. |
Elétrico | Permite que você escolha com base na configuração, no custo e no que deseja alcançar do seu site. |
Atuadores Pneumáticos
Você usa atuadores pneumáticos quando tem um suprimento de ar confiável. Esses atuadores funcionam rapidamente e geralmente retornam a uma posição segura se algo der errado. Você os vê em muitas fábricas porque são simples e confiáveis.
Atuadores Hidráulicos
Você escolhe atuadores hidráulicos quando precisa de muita força. Esses atuadores usam fluido pressurizado para mover a válvula. Eles funcionam bem para válvulas grandes ou sistemas de alta pressão. Você pode contar com eles para uma ação forte e rápida.
Atuadores Elétricos
Você escolhe atuadores elétricos quando deseja controle fácil e menos manutenção. Esses atuadores usam eletricidade para mover a válvula. Você pode configurá-los para atender às necessidades, orçamento e metas da sua fábrica.
Conexões de corpo e extremidade
Você encontra muitas opções para o corpo e as conexões finais de uma válvula de desligamento de emergência. Essas opções ajudam você a adequar a válvula às suas necessidades de tubulação e pressão.
Os tamanhos fabricados variam de NPS 1/4' até NPS 60'.
As classificações de pressão incluem ANSI 150#, 300#, 600#, 900#, 1500#, 2500# e 4500#.
As conexões da válvula seguem padrões como ASME B16.5 (face plana, face elevada, junta tipo anel, roscada), ASME B16.47 Série A ou B, MSS SP-44 e ASME B16.25 (solda de topo, solda de encaixe, extremidade soldada).
Os materiais do corpo incluem ASTM A216, A105, A350, A182, A351, A352, A890, A995, C95300, C95800, MONEL e INCONEL.
Você deve sempre verificar o tamanho, a classificação de pressão e o material antes de escolher uma válvula. Isso ajuda você a garantir que a válvula funcionará com segurança em seu sistema.
Desempenho e Manutenção
Tempo de fechamento rápido
Seu sistema de desligamento de emergência deve funcionar muito rapidamente. A rapidez com que uma válvula fecha pode alterar a quantidade de material perigoso que escapa. Válvulas pequenas, entre 2 e 6 polegadas, fecham em 1 ou 2 segundos. Válvulas grandes, como 24 polegadas ou mais, podem precisar de até 5 segundos para fechar. Aqui está um gráfico simples:
Tamanho da válvula | Tempo de fechamento (segundos) |
2-6 polegadas | 1-2 |
24 polegadas + | até 5 |
Se a válvula fechar mais rápido, menos substâncias perigosas sairão. Isso reduz a chance de incêndios ou derramamentos. O tempo de fechamento também altera a quantidade de vazamento, então você deseja a válvula mais rápida possível.
Dica: Sempre verifique a rapidez com que uma válvula fecha antes de escolhê-la para o seu sistema de segurança.
Fatores de Confiabilidade
Você deseja que seu esdv funcione sempre. A velocidade não é a única coisa que importa. O tempo de fechamento da válvula também ajuda seu sistema a atender às regras de segurança. Uma boa válvula ajuda você a seguir padrões rígidos de segurança. Certifique-se de que o atuador tenha energia suficiente. Especialistas dizem que o atuador deve ter de 25% a 40% mais força do que a válvula necessita. Algumas pessoas até dizem para dobrar a margem de segurança. A potência extra ajuda a fechar a válvula mesmo se as coisas ficarem difíceis.
Às vezes, você pode não saber se a válvula funcionará em caso de emergência. Com o tempo, a válvula pode ficar mais lenta ou difícil de testar. Observe como a válvula funciona e verifique se ela fica mais lenta.
Melhores práticas de manutenção
Você mantém seu sistema de segurança forte fazendo verificações regulares. Essas verificações ajudam você a encontrar problemas antecipadamente. Aqui está um gráfico para ajudá-lo a planejar sua manutenção:
Tarefa de Manutenção | Freqüência | Ações-chave |
Verificação visual e de acesso | Mensal / Trimestral | Bloqueio/sinalização, olhe para a válvula, anote |
Curso completo funcional | Anualmente | Feche a válvula completamente, verifique a velocidade e a vedação |
Teste de AVC Parcial | Conforme permitido (PST) | Teste parcialmente; encontrar problemas cedo |
Mova a válvula a cada poucos meses para mantê-la funcionando bem. Uma vez por ano, faça um teste completo e verifique as vedações e conectores. Troque peças antigas, como anéis de vedação e assentos, todos os anos. O teste de curso parcial permite encontrar problemas sem parar tudo.
Observação: Sempre use as ferramentas corretas ao instalar ou consertar uma válvula. Mantenha as coisas limpas para que nada seja danificado. Configure o atuador corretamente e verifique se os parafusos e as juntas estão apertados.
Se você seguir essas etapas, sua válvula estará pronta para qualquer emergência.
Aplicações ESDV
Indústria de Petróleo e Gás
A indústria de petróleo e gás é a que mais utiliza válvulas de esfera ESDV . Esses locais trabalham com petróleo bruto, gás natural e outros produtos inflamáveis todos os dias. É importante manter os trabalhadores e a natureza seguros. Você usa esta válvula para desligar tubulações, poços e tanques em caso de emergência. Se ocorrer um vazamento ou incêndio, a válvula fecha rapidamente. Isto impede a propagação de fluidos perigosos. Você encontra essas válvulas em plataformas offshore, refinarias e usinas de gás. As pessoas confiam neles para manter todos e os equipamentos seguros.
Dica: Sempre teste seu sistema de segurança em locais de petróleo e gás. Verificações regulares ajudam você a saber se suas válvulas funcionarão quando necessário.
Manuseio de fluidos perigosos
Muitos produtos químicos podem prejudicar as pessoas ou o meio ambiente. Você precisa interromper esses fluidos rapidamente se algo der errado. Você usa uma válvula de desligamento de emergência para bloquear ácidos, solventes ou gases tóxicos. Esta válvula veda hermeticamente e age rapidamente. Você vê essas válvulas em fábricas de produtos químicos, locais de armazenamento e tubulações. Eles ajudam a impedir derramamentos e vazamentos antes que piorem. Usar a válvula certa também ajuda a seguir as regras de segurança para fluidos perigosos.
Os trabalhadores estão protegidos contra queimaduras ou envenenamento.
O ar e a água permanecem limpos.
O risco de incêndios ou explosões diminui.
Outros usos industriais
Muitas outras indústrias usam válvulas de esfera ESDV para segurança. Esses locais utilizam a válvula para controlar materiais perigosos ou valiosos. Aqui estão alguns exemplos:
As usinas de biocombustíveis usam a válvula para líquidos inflamáveis.
As fábricas farmacêuticas utilizam-no para manter os trabalhadores protegidos dos produtos químicos.
Os fabricantes de plásticos usam a válvula para impedir vazamentos de materiais quentes ou tóxicos.
Você pode usar esta válvula em qualquer lugar onde precisar de um desligamento rápido e seguro. Isso torna sua planta mais segura e ajuda você a cumprir as regras do setor.
Nota: Escolha sempre a válvula certa para o seu trabalho. Verifique o tamanho, o material e a rapidez com que fecha antes de colocá-lo.
Você depende das válvulas de esfera ESDV para segurança em todas as emergências. Essas válvulas fecham rapidamente e vedam hermeticamente para proteger sua planta. Para escolher o esdv certo, siga estas etapas:
Calcule as necessidades de vazão e verifique o desempenho da válvula.
Planeje testes regulares e mantenha bons registros.
Escolha o esdv certo para cada ponto crítico.
Veja como funciona o processo:
Etapa | Descrição |
1 | Operação normal: A válvula permanece aberta para fluxo. |
2 | Sinal de Emergência: O sistema encontra um problema. |
3 | O atuador é ativado: A válvula fecha rapidamente. |
4 | Paradas de fluxo: Os perigos são bloqueados. |
5 | Redefinir: você inspeciona e reinicia o sistema. |
Testes regulares mantêm sua planta segura e atendem aos padrões do setor.
Perguntas frequentes
O que significa ESDV?
ESDV significa Válvula de Desligamento de Emergência. Você usa esta válvula para parar rapidamente fluidos ou gases perigosos quando há uma emergência.
Com que frequência você deve testar uma válvula de esfera ESDV?
Você precisa testar sua válvula de esfera ESDV pelo menos uma vez por ano. Muitos especialistas dizem que você deve fazer testes parciais de AVC com mais frequência para encontrar problemas precocemente.
Você pode usar válvulas de esfera ESDV para líquidos e gases?
Sim, você pode usar válvulas de esfera ESDV para líquidos e gases. Essas válvulas vedam hermeticamente e funcionam rapidamente para muitos materiais perigosos.
Qual é a principal diferença entre ESDV e uma válvula de esfera normal?
Uma válvula de esfera normal serve para controle de fluxo normal. Uma válvula de esfera ESDV é para emergências. Os ESDVs fecham mais rápido e vedam melhor para mantê-lo seguro.
As válvulas esfera ESDV precisam de energia para operar?
A maioria das válvulas esfera ESDV precisam de energia para o atuador. Você pode escolher atuadores pneumáticos, hidráulicos ou elétricos. Algumas válvulas permitem fechá-las manualmente em caso de falta de energia.
Como saber se o seu ESDV está funcionando corretamente?
Você deve verificar a rapidez com que a válvula fecha, se ela veda bem e se o atuador funciona durante testes regulares. Sempre anote seus resultados e resolva quaisquer problemas imediatamente.
Onde você deve instalar as válvulas de esfera ESDV?
Você deve colocar válvulas de esfera ESDV em locais importantes, como poços, tubulações, tanques de armazenamento e unidades de processo. Isso ajuda a bloquear perigos rapidamente em caso de emergência.
