Etapas essenciais para instalação segura e eficiente de válvula gaveta flangeada

Para instalar uma válvula gaveta flangeada da maneira certa, você precisa seguir etapas importantes. Primeiro, observe todas as peças para ver se alguma está quebrada. Em seguida, certifique-se de que os flanges estejam alinhados e escolha a junta correta. Coloque a válvula suavemente para não danificar a tubulação. Aperte os parafusos na mesma quantidade para que a conexão fique firme e não vaze. Problemas como vazamentos ou rachaduras podem ocorrer se os flanges não coincidirem ou os parafusos não estiverem uniformes. Se você seguir essas etapas, a válvula funcionará bem e durará muito tempo.

Visão geral da válvula de gaveta flangeada

Principais recursos e benefícios

Há muitas coisas boas em usar uma válvula gaveta flangeada em seu sistema. Esta válvula é especial porque veda hermeticamente e é fácil de colocar. A válvula de gaveta com volante RF flangeada DIDTEK é feita com engenharia inteligente. Isso ajuda seu pipeline a funcionar melhor. Esta válvula é ótima para locais com alta pressão e muito fluxo. Seu design permite que o líquido se mova suavemente e economiza energia.

Aqui está uma tabela que lista as peças principais e como a válvula funciona:

Você também obtém baixa resistência a fluidos e formas simples. A válvula é feita de materiais que não enferrujam facilmente. Isso significa que dura mais e você não precisa consertá-lo com frequência. Você pode colocar ou retirar a válvula facilmente devido ao design flangeado. Isso torna a fixação ou atualização da válvula mais rápida.

Dica: Escolha uma válvula gaveta flangeada se quiser que seu sistema funcione melhor e tenha menos tempo de inatividade.

Importância da instalação adequada

Você precisa colocar a válvula da maneira certa para que funcione bem e dure mais. Se os flanges não estiverem alinhados ou se você usar a força errada, poderão ocorrer vazamentos. Verifique sempre onde está a haste. Manter a haste voltada para cima evita que sujeira entre na válvula. Observe a válvula e a tubulação antes de instalá-la. Isso ajuda a encontrar problemas que podem prejudicar a vedação ou a duração da válvula.

Se você instalar corretamente, obterá uma vedação forte que não vaza. A válvula permanece protegida contra danos e seu sistema continua funcionando bem. Você pode contar com a válvula de gaveta com volante RF flangeada DIDTEK para funcionar bem se seguir estas etapas.

Preparação antes de instalar uma válvula gaveta

Você precisa se preparar antes de colocar a válvula. Reúna todas as suas ferramentas e verifique a área onde irá trabalhar. Preparar-se ajuda você a não cometer erros. Ele também mantém seu sistema seguro.

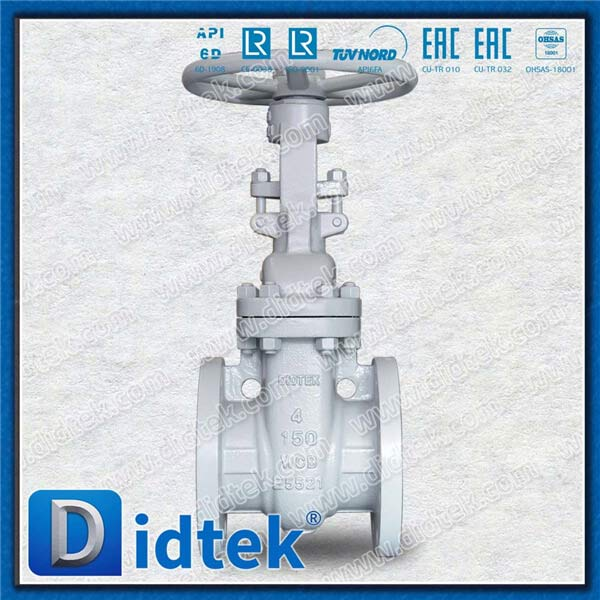

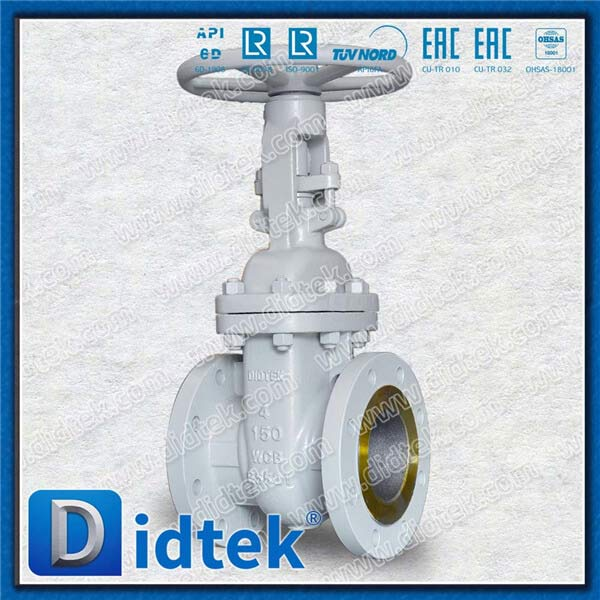

A válvula de gaveta com volante RF flangeada DIDTEK segue regras rígidas. Essas regras garantem que a válvula funcione bem e dure mais. Aqui está uma tabela que mostra as principais regras para válvulas gaveta flangeadas:

Lista de verificação de ferramentas e materiais

Você precisa das ferramentas e itens certos para colocar a válvula com segurança. Aqui está uma lista para ajudá-lo a começar:

• Válvula de gaveta com volante RF flangeada DIDTEK (certifique-se de que se ajusta à sua tubulação)

• Chaves para tubos ou ferramentas para parafusos de flange

• Juntas ou fita de vedação (escolha a certa para o seu trabalho)

• Chave dinamométrica (para apertar os parafusos)

• Pano de limpeza

• Luvas e equipamentos de segurança

• Ferramentas de teste de pressão

Dica: Sempre use uma chave de torque para apertar os parafusos da mesma forma. Isso evita vazamentos e mantém a junta segura.

Etapas de segurança e inspeção

Você deve seguir as etapas de segurança e verificar tudo antes de começar. Isso mantém você seguro e ajuda a válvula a funcionar corretamente.

1. Observe a válvula e todas as peças. Certifique-se de que eles se ajustem ao seu pipeline.

2. Limpe as extremidades do tubo. Retire ferrugem, sujeira ou óleo. Lave o gasoduto para limpar qualquer coisa dentro dele.

3. Desligue e libere a pressão da tubulação. Drene qualquer fluido onde você irá trabalhar.

4. Verifique as faces do flange quanto a danos ou dobras. Certifique-se de que os flanges estejam alinhados.

5. Escolha a junta certa para o seu trabalho. A junta deve caber e corresponder à pressão.

6. Teste a válvula abrindo e fechando-a antes de colocá-la. Certifique-se de que ela se mova facilmente.

Se você seguir essas etapas, terá um início seguro e forte para sua válvula de gaveta com volante RF flangeada DIDTEK. A preparação ajuda a evitar vazamentos, desalinhamentos e outros problemas.

Guia passo a passo para instalar uma válvula gaveta flangeada

A instalação de uma válvula gaveta requer um bom planejamento e as etapas corretas. Este guia mostra cada etapa para que você possa instalá-lo bem. Você verá como instalar uma válvula gaveta flangeada seguindo cada parte do processo.

Manuseio e Posicionamento

Primeiro, manuseie a válvula gaveta com cuidado. Use ferramentas de elevação seguras para movê-lo. Não deixe cair nem arraste a válvula. Mantenha a válvula longe do calor ao instalá-la. O calor pode danificar as peças da válvula e fazer com que ela funcione mal.

Ao colocar a válvula gaveta no lugar, certifique-se de que a haste esteja voltada para cima. Isso facilita o uso e evita que a haste e a gaxeta se desgastem rapidamente. Também ajuda o interior da válvula a permanecer estável. Alinhe a válvula com a tubulação antes de conectar os flanges. Isso evita tensões e danos à válvula e à tubulação.

Aqui estão algumas dicas importantes para manuseio e posicionamento:

• Use o equipamento certo para levantar a válvula gaveta. Isso mantém você e a válvula seguros.

• Mantenha a válvula aberta quando não a estiver usando. Isso interrompe o impacto do fluxo.

• Nunca desmonte a válvula se houver pressão no interior. Sempre deixe o sistema ventilar primeiro.

• Coloque graxa na haste e nas sedes da válvula antes de instalá-la. Isso para de grudar.

• Não deixe a válvula meio aberta. O portão pode ficar preso.

Dica: Sempre verifique se a válvula se ajusta ao tamanho da tubulação e à classificação de pressão antes de começar.

Alinhamento do flange e colocação da gaxeta

Alinhar corretamente os flanges é muito importante. Limpe as faces do flange na tubulação e na válvula gaveta. Remova qualquer sujeira, ferrugem ou pedaços de juntas velhas. Observe se há amassados ​​ou dobras nos flanges. As faces do flange devem ser planas e coincidir entre si.

Em seguida, escolha a junta certa. A junta deve se adequar à pressão, temperatura e fluido do seu sistema. Certifique-se de que ele se ajusta ao tamanho e ao material do flange. Coloque a junta entre os flanges antes de conectá-los.

Siga estas etapas para alinhamento do flange e colocação da gaxeta:

1. Limpe e verifique todas as superfícies do flange.

2. Certifique-se de que os flanges estejam planos e alinhados.

3. Escolha uma junta que se adapte ao seu sistema.

4. Coloque a junta entre os flanges com cuidado.

5. Certifique-se de que a junta permaneça no lugar.

Observação: Usar a junta correta e alinhar os flanges corretamente ajuda a estancar vazamentos e cria uma vedação hermética.

Sequência de aperto dos parafusos

Apertar os parafusos da maneira correta é muito importante. Aperte os parafusos em padrão estrela ou cruzado. Isso distribui a pressão uniformemente e mantém a junta segura. Use uma chave de torque para usar a força certa.

Veja como apertar os parafusos:

1. Aperte todos os parafusos manualmente até que estejam firmes.

2. Use primeiro 20-30% do torque final em um padrão estrela.

3. Vá até 50-70% do torque final no mesmo padrão a seguir.

4. Termine de apertar todos os parafusos usando o padrão estrela.

5. Verifique todos os parafusos em círculo para ter certeza de que estão apertados.

Esta ordem de aperto dos parafusos ajuda a estancar vazamentos e mantém a válvula gaveta segura. Siga sempre as regras de torque do fabricante para uma boa instalação.

Dica: Depois de apertar os parafusos, procure folgas ou pressão irregular. Aperte os parafusos novamente se necessário.

Se você seguir este guia, saberá como instalar uma válvula gaveta flangeada da maneira certa. O manuseio cuidadoso, o alinhamento dos flanges e o aperto correto dos parafusos são as etapas mais importantes. Use as ferramentas e materiais certos para cada etapa. Este guia ajuda você a instalar bem a válvula gaveta e mantém seu sistema funcionando perfeitamente.

Verificações e testes pós-instalação

Inspeção de Vazamento e Operação

Depois de colocar a válvula gaveta , verifique se funciona bem. Primeiro, abra e feche a válvula completamente. Gire o volante e veja se ele se move suavemente. Se parecer difícil girar ou ficar preso, pare e observe a válvula. Isso ajuda você a garantir que nada dentro esteja quebrado.

Observe a haste enquanto move a válvula. Se for uma válvula de haste ascendente, a haste deverá subir e descer. Isso significa que as partes internas estão funcionando. Observe as faces do flange para ver se estão planas e alinhadas. Se não forem planos, podem ocorrer vazamentos. Certifique-se de apertar os parafusos na ordem correta. Isso mantém a junta segura e evita vazamentos.

Aqui está uma lista de verificação para ajudá-lo a se manter seguro durante esta verificação:

• Abra e feche a válvula completamente.

• Observe a haste se mover para cima e para baixo.

• Verifique se as faces do flange estão planas.

• Certifique-se de que a válvula gaveta esteja no lugar certo.

• Verifique se você apertou os parafusos na ordem correta.

Dica: Sempre use equipamento de segurança ao testar a válvula gaveta. Isso mantém você protegido contra vazamentos ou pressão repentina.

Teste de pressão e documentação

Testar a válvula gaveta depois de instalá-la é muito importante. Comece com um teste de pressão hidrostática. Adicione lentamente pressão ao sistema e pare em cada etapa. Observe todas as juntas, especialmente onde os flanges se conectam, em busca de vazamentos. Se você vir gotas de água ou manchas molhadas, pare e resolva o problema.

Faça também um teste de vazamento na sede. Feche a válvula totalmente e verifique se há vazamentos ou alterações de pressão no outro lado. Teste os dois assentos, se puder. Isso garante que a válvula vede bem em ambos os sentidos. Anote a ordem que você usou para testar a válvula gaveta. Anote o que você encontrar.

Aqui está uma tabela simples para suas anotações:

Nota: Anote cada passo que você fizer. Isso mostra que você fez todas as verificações de segurança e ajuda mais tarde se precisar consertar a válvula.

Se você fizer essas verificações, saberá que a válvula está colocada na posição correta. Certifique-se também de colocar a válvula gaveta no lugar certo, apertar os parafusos e testar a válvula na ordem certa. Essas etapas ajudam a manter seu sistema seguro e funcionando bem.

Erros comuns ao instalar uma válvula gaveta

Colocar uma válvula gaveta parece fácil, mas erros podem acontecer. Se você não prestar atenção, você pode errar. Conhecer esses erros ajuda a evitar problemas e mantém seu sistema seguro.

Ignorando etapas de segurança

Você deve seguir as etapas de segurança sempre que instalar uma válvula gaveta. Se você pular essas etapas, poderá se machucar ou quebrar o equipamento. Algumas pessoas esquecem de verificar se a tubulação está pressurizada. Outros não usam equipamento de segurança. Sempre desligue a tubulação e drene qualquer fluido antes de começar. Limpe as faces do flange e verifique se há danos. Isso ajuda a impedir vazamentos.

Aqui está uma lista de verificação rápida para ajudá-lo a lembrar as etapas de segurança:

• Use luvas e proteção para os olhos.

• Desligue e drene a tubulação.

• Inspecione a válvula e os flanges quanto a rachaduras ou sujeira.

• Use ferramentas de elevação adequadas.

Dica: Não tenha pressa ao instalar a válvula. Não tenha pressa para se manter seguro e ajudar a válvula a durar mais.

Desalinhamento ou aperto incorreto

O desalinhamento e o aperto incorreto dos parafusos causam muitos problemas. Se você não alinhar os flanges, poderão ocorrer vazamentos. A válvula pode ser difícil de usar. O volante pode parecer rígido. A haste pode não se mover suavemente. O desalinhamento faz com que as peças se desgastem mais rapidamente. Pode até quebrar o caule.

O aperto incorreto dos parafusos é outro erro comum. Se você apertar os parafusos de maneira desigual, poderá danificar a junta. Isto pode causar vazamentos no flange. Você também poderá ver danos no flange ou no corpo da válvula. Use uma chave dinamométrica e aperte os parafusos em forma de estrela. Isso ajuda você a evitar esses problemas.

Lembre-se: Sempre verifique o alinhamento e use a sequência de aperto correta. Isso mantém sua válvula de gaveta com volante RF flangeada DIDTEK funcionando bem.

Você pode instalar uma válvula gaveta flangeada com segurança seguindo cada etapa cuidadosamente. Comece com uma boa preparação. Use as ferramentas certas e verifique cada peça. Instale a válvula com a técnica correta. Teste se há vazamentos e registre seus resultados. Leia sempre o guia do fabricante. Anote o que você faz para verificações futuras. Se você enfrentar um trabalho difícil, peça ajuda a um profissional ou entre em contato com o suporte da DIDTEK.

Dica: Um trabalho cuidadoso hoje significa menos problemas amanhã.

Perguntas frequentes

Como você escolhe a junta certa para uma válvula gaveta flangeada?

Escolha uma junta que corresponda à pressão, temperatura e tipo de fluido do seu sistema. Verifique o tamanho e o material. Sempre use uma junta que se ajuste ao flange e atenda aos padrões da indústria.

Quais ferramentas você precisa para uma instalação segura?

Você precisa de uma chave dinamométrica, chaves para tubos, panos de limpeza, luvas de segurança e a junta correta. As ferramentas de teste de pressão ajudam a verificar se há vazamentos.

Dica: Sempre use uma chave dinamométrica para apertar os parafusos uniformemente.

Com que frequência você deve inspecionar uma válvula gaveta flangeada após a instalação?

Inspecione a válvula a cada poucos meses. Procure vazamentos, verifique o volante e certifique-se de que os parafusos estejam apertados. Verificações regulares ajudam a detectar problemas antecipadamente.

Você pode instalar uma válvula de gaveta com volante RF flangeada DIDTEK em qualquer posição?

Você deve instalar a válvula com a haste voltada para cima. Isso evita a entrada de sujeira e ajuda a válvula a durar mais. Evite instalá-lo de cabeça para baixo ou de lado.

O que você deve fazer se encontrar um vazamento após a instalação?

1. Aperte os parafusos em forma de estrela.

2. Verifique a junta quanto a danos.

3. Substitua a junta, se necessário.

4. Teste novamente para ver se há vazamentos.

Nota: Sempre use equipamento de segurança ao consertar vazamentos.
