Como saber se uma válvula está ligada ou desligada

1. Introdução

Você já teve dúvidas se uma válvula está aberta ou fechada? A identificação incorreta do status da válvula pode levar a erros dispendiosos em qualquer sistema.

Neste artigo, exploraremos como saber se uma válvula está ligada ou desligada. Você aprenderá métodos simples para identificar a posição de vários tipos de válvulas e evitar possíveis problemas.

2. Tipos comuns de válvulas e como identificar seu status

2.1 Válvulas Esfera

Posição ligada: Em uma válvula esférica , a alça ficará paralela ao tubo quando a válvula estiver aberta, permitindo que o fluido flua. A esfera dentro da válvula se alinha com o caminho do fluxo, permitindo a passagem do líquido ou gás.

Posição Desligada: Quando a válvula estiver fechada, a alça ficará perpendicular ao tubo, bloqueando o fluxo. A esfera gira 90 graus para vedar o caminho do fluxo.

Dicas: As válvulas esfera são um dos tipos de válvula mais intuitivos de identificar. A posição da alça fornece uma indicação visual imediata. Este mecanismo simples o torna ideal para aplicações onde é necessário um desligamento rápido ou controle de fluxo. É comumente usado em indústrias que vão desde tratamento de água até processamento químico devido à sua confiabilidade e facilidade de uso.

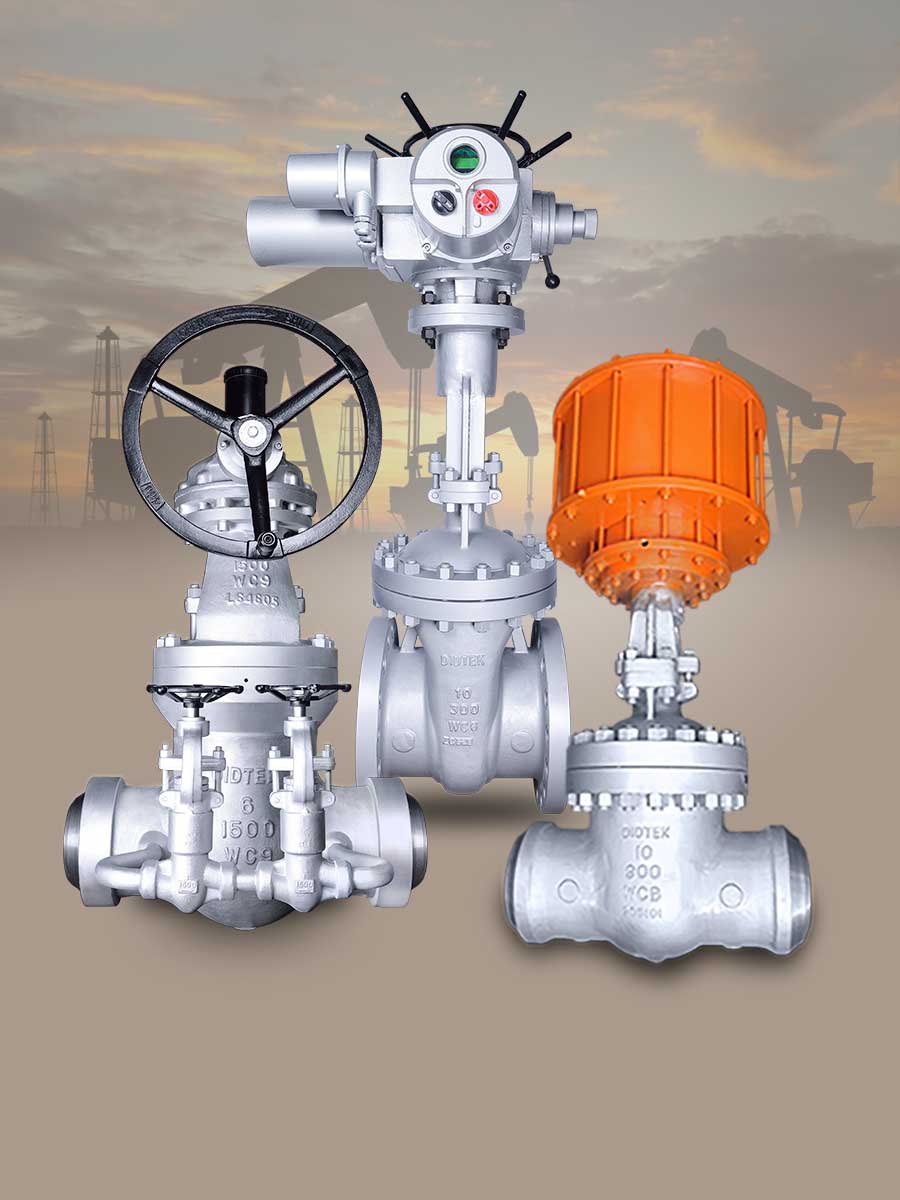

2.2 Válvulas Gaveta e Globo

Método de identificação:

● Sentido de rotação: As válvulas gaveta e globo normalmente possuem um volante para operação manual. Para fechar estas válvulas, gire o volante no sentido horário. Para abri-los, gire o volante no sentido anti-horário. Sempre verifique a direção correta verificando os indicadores direcionais gravados no corpo ou na alça da válvula.

● Haste Ascendente: Muitas válvulas gaveta e globo apresentam uma haste ascendente. Quando a válvula está aberta, a haste se estenderá para fora do corpo da válvula, fornecendo uma indicação visual clara de que a válvula está aberta. Quando fechada, a haste retrai de volta para o corpo da válvula.

● Haste Não Ascendente: Algumas válvulas, como certas válvulas gaveta e globo, apresentam hastes não ascendentes. Nestes casos, não é possível avaliar visualmente o estado da válvula verificando a haste. Em vez disso, gire manualmente o volante. Se girar livremente no sentido anti-horário e depois parar, a válvula provavelmente está aberta. Se resistir ao movimento e parar após girar no sentido horário, a válvula está fechada.

Nota: Verifique sempre se há marcações adicionais no corpo da válvula que indiquem a direção correta de abertura e fechamento da válvula. Algumas válvulas podem ter mecanismos de rotação reversa, portanto a confirmação no manual ou na marcação da válvula é crucial.

2.3 Válvulas Borboleta

Posição Ligada: A alça de uma válvula borboleta ficará paralela ao tubo quando estiver totalmente aberta, permitindo que o fluido passe livremente. O disco interno se alinha com a direção do fluxo, permitindo que líquidos ou gases fluam através da válvula.

Posição Desligada: Quando a válvula está fechada, a alça ficará perpendicular ao tubo. Esta posição bloqueia o fluxo, pois o disco interno gira perpendicularmente ao caminho do fluxo.

Ajustabilidade: Algumas válvulas borboleta são projetadas para regular o fluxo e não apenas atuar como interruptores liga/desliga. A alça pode ser posicionada entre as posições totalmente aberta e totalmente fechada para acelerar a taxa de fluxo. Quando esse recurso estiver disponível, procure indicadores na válvula que especifiquem os limites de controle de fluxo.

Dicas: Ao verificar uma válvula borboleta, é importante observar primeiro a posição da manivela, mas também ouvir ou observar o fluxo do fluido que passa pelo sistema. Uma válvula completamente aberta permite fluxo irrestrito, enquanto uma válvula de estrangulamento pode não bloquear totalmente o fluido, mas pode reduzir significativamente o fluxo.

2.4 Válvulas Acionadas

Método de identificação:

● Indicadores de posição: As válvulas acionadas são controladas através de uma fonte de energia externa, como energia elétrica, pneumática ou hidráulica. Essas válvulas geralmente possuem indicadores de posição mecânicos ou eletrônicos que mostram visualmente se a válvula está aberta ou fechada. Esses indicadores podem incluir leitura digital, luzes ou sinalizadores mecânicos.

● Feedback do Sistema de Controle: Sistemas automatizados, como aqueles que utilizam CLP (Controladores Lógicos Programáveis) ou SCADA (Controle de Supervisão e Aquisição de Dados), fornecem feedback em tempo real sobre a posição das válvulas acionadas. Esses sistemas são especialmente úteis em indústrias como a de petróleo e gás, onde as válvulas são frequentemente controladas e monitoradas remotamente.

Dicas: Para válvulas acionadas ou automatizadas, geralmente é melhor confiar no feedback do sistema e nos indicadores digitais, em vez de verificações manuais. Isto garante precisão, especialmente em sistemas complexos onde o manuseio manual pode ser impraticável.

2.5 Válvulas de retenção e válvulas redutoras de pressão

Válvulas de retenção : As válvulas de retenção são únicas porque não requerem operação manual para abrir ou fechar. Eles são controlados automaticamente pelo fluxo de fluido. Quando o fluido flui na direção correta, a válvula está aberta. Se o fluido tentar fluir na direção oposta, a válvula fecha, evitando o refluxo. Essas válvulas normalmente possuem setas direcionais para indicar a direção correta de instalação.

Válvulas Redutoras de Pressão: Para verificar o funcionamento de uma válvula redutora de pressão, use um manômetro para medir a pressão antes e depois da válvula. Se a pressão a jusante corresponder ao valor esperado, a válvula provavelmente está aberta e funcionando corretamente. Se a pressão for superior ao esperado, a válvula pode estar com defeito ou fechada.

3. Métodos comuns para determinar o status da válvula

3.1 Inspeção Visual

Posição da alavanca: O método mais simples para determinar se uma válvula está aberta ou fechada é inspecionar a posição da alavanca. Se a alça estiver paralela ao tubo, a válvula está aberta. Se estiver perpendicular ao tubo, a válvula está fechada.

Marcações de direção de fluxo: Muitas válvulas possuem setas direcionais ou etiquetas que indicam a direção correta do fluxo. Isto pode ser uma indicação visual útil, especialmente para válvulas que não seguem a orientação típica de abertura/fechamento da manopla (por exemplo, válvulas de retenção).

Dicas: Antes de tentar manipular uma válvula, inspecione visualmente sua alça e procure por quaisquer indicadores direcionais ou marcações. Esta rápida verificação visual pode economizar tempo e evitar ajustes desnecessários.

3.2 Confirmação Manual

Girando o volante: Para válvulas manuais, girar o volante ou a alavanca é uma forma eficaz de confirmar seu status. Se a válvula girar suavemente no sentido anti-horário e não houver resistência, é provável que a válvula esteja aberta. Se resistir à rotação ou ficar rígido, a válvula pode ser fechada.

Verificação manual de hastes não ascendentes: Para válvulas com hastes não ascendentes (como certas válvulas gaveta e globo), verifique manualmente a resistência. Gire o volante até o limite e certifique-se de que ele pare na posição esperada de totalmente aberto ou totalmente fechado.

3.3 Feedback de Fluxo ou Pressão

Observação de fluxo: Em sistemas que estão em operação, você pode verificar o fluxo constante para determinar se uma válvula está aberta. A falta de fluxo ou uma queda repentina na vazão normalmente indica que a válvula está fechada.

Teste de pressão: Para diagnósticos mais precisos, o teste de pressão pode confirmar o status da válvula. Use manômetros para monitorar a pressão a montante e a jusante. Uma válvula fechada geralmente resulta em aumento de pressão no lado a montante, enquanto uma válvula aberta manterá níveis de pressão mais consistentes.

4. Conclusão

Ao avaliar as posições da alavanca da válvula, usar feedback de fluxo e pressão e compreender os indicadores específicos da válvula, você pode determinar com eficácia o status de vários tipos de válvulas. As verificações regulares e a identificação adequada das posições das válvulas ajudam a garantir a segurança e a eficiência dos sistemas de fluidos, evitando vazamentos, problemas de pressão ou danos ao equipamento. Verifique sempre o estado da válvula antes de realizar qualquer manutenção ou ajuste para garantir operações seguras e precisas. Para soluções de válvulas confiáveis, a [[Didtek Valve Group Co., Ltd.]] oferece válvulas de alta qualidade projetadas para eficiência e segurança em diversos setores.

Perguntas frequentes

P: Como posso saber se uma válvula está aberta ou fechada?

R: Para determinar se uma válvula está aberta ou fechada, verifique a posição da alavanca. Se a alça estiver paralela ao tubo, a válvula está aberta. Se for perpendicular, a válvula está fechada. Este método funciona para a maioria dos tipos de válvulas, incluindo válvulas de esfera e borboleta.

P: Por que é importante verificar o status de uma válvula?

R: A verificação do status de uma válvula garante o fluxo adequado de fluidos e evita vazamentos, problemas de pressão ou danos ao sistema. É essencial para manter a segurança e a eficiência em qualquer sistema de controle de fluidos.

P: Como verifico a posição de uma válvula gaveta?

A: Para válvulas gaveta, gire o volante. Gire no sentido horário para fechar e no sentido anti-horário para abrir. Verifique a resistência para confirmar se a válvula está totalmente aberta ou fechada.

P: O que devo fazer se a alavanca da válvula estiver presa?

R: Se a alavanca da válvula estiver presa, evite forçá-la. Tente lubrificar a alça ou inspecionar manualmente a válvula. Se ainda assim não se mover, entre em contato com um profissional para obter assistência.

P: Como as válvulas automatizadas mostram seu status?

R: As válvulas automatizadas normalmente usam indicadores eletrônicos ou mecânicos para mostrar se estão abertas ou fechadas. Esses indicadores são integrados em sistemas de controle como PLC ou SCADA para monitoramento de status em tempo real.
