As válvulas criogênicas desempenham um papel crucial no controle seguro de fluidos de temperatura extremamente baixa, como nitrogênio líquido, oxigênio líquido e gás natural liquefeito (GNL). Estas válvulas devem operar de forma confiável sob condições extremas, incluindo temperaturas muito baixas, alta pressão e ciclos térmicos. Para garantir segurança, confiabilidade e consistência em todas as aplicações, as válvulas criogênicas são projetadas e fabricadas de acordo com padrões rigorosos. Entre essas normas, a ASME B16.34 é uma das mais influentes na definição dos requisitos de projeto, construção, testes e desempenho para válvulas usadas em aplicações criogênicas e de alta pressão.
Compreender como a ASME B16.34 influencia o projeto de válvulas criogênicas é essencial para engenheiros, operadores de plantas e equipes de compras. Este artigo explora o escopo da ASME B16.34, seus requisitos específicos para serviços criogênicos, considerações sobre materiais e construção, protocolos de teste e o impacto geral na segurança e confiabilidade operacionais.
Compreendendo os padrões ASME B16.34
ASME B16.34, intitulada 'Válvulas - flangeadas, roscadas e extremidades soldadas', é um padrão amplamente reconhecido desenvolvido pela Sociedade Americana de Engenheiros Mecânicos. Ele fornece requisitos para projeto, materiais, construção, testes e marcação de válvulas usadas em sistemas de tubulação.
A norma cobre uma variedade de tipos de válvulas, incluindo:
Válvulas de gaveta
Válvulas globo
Válvulas de esfera
Válvulas de retenção
Embora a ASME B16.34 tenha sido originalmente destinada a aplicações gerais de alta pressão e alta temperatura, ela tornou-se particularmente relevante para válvulas criogênicas, porque essas válvulas devem manter a integridade estrutural, o desempenho de vedação e a segurança operacional sob condições extremas.
Os principais elementos abordados na ASME B16.34 incluem:
Especificações de materiais para corpos de válvulas, internos e componentes de vedação
Classificações de pressão-temperatura
Metodologias de projeto para resistência e durabilidade da válvula
Requisitos de conexão de extremidade flangeada, rosqueada e soldada
Procedimentos de teste e inspeção para garantir qualidade e confiabilidade
Seleção de materiais em conformidade com ASME B16.34
As válvulas criogênicas devem manter a resistência mecânica e a ductilidade em temperaturas extremamente baixas. A ASME B16.34 influencia a seleção de materiais de diversas maneiras:
1. Materiais do corpo
A norma fornece orientação sobre materiais adequados para serviços de alta pressão. Para aplicações criogênicas, materiais como aço inoxidável austenítico (304, 316) e ligas de níquel (Inconel, Monel) são comumente usados. Esses materiais mantêm a tenacidade em temperaturas criogênicas, reduzindo o risco de fratura frágil.
2. Materiais de acabamento
O interno da válvula, incluindo a esfera, gaveta ou disco, deve suportar aberturas e fechamentos repetidos sem deformação. A ASME B16.34 exige que os internos sejam compatíveis com o material do corpo e resistentes à corrosão, desgaste e fragilização criogênica.
3. Materiais de vedação
Vedações e juntas são essenciais para uma operação à prova de vazamentos. A norma enfatiza a seleção de materiais adequados à temperatura e pressão operacional. Para serviços criogênicos, polímeros como PTFE, PCTFE ou assentos metal-metal são comumente usados porque os elastômeros padrão tornam-se quebradiços em baixas temperaturas.
Considerações de projeto sob ASME B16.34
A norma ASME B16.34 garante que as válvulas criogênicas sejam projetadas tendo em mente a segurança e o desempenho. Os principais elementos de design influenciados pelo padrão incluem:
1. Classificações de pressão-temperatura
ASME B16.34 fornece gráficos de pressão-temperatura para vários materiais. Esses gráficos orientam os engenheiros na seleção de materiais e tamanhos de válvulas que possam suportar as pressões operacionais esperadas em temperaturas criogênicas. Isso garante que as válvulas não falhem devido a sobrepressão ou estresse térmico.
2. Espessura da Parede e Integridade Estrutural
A norma especifica espessuras mínimas de parede para corpos de válvulas e castelos para lidar com a pressão interna com segurança. Os projetos de válvulas criogênicas incorporam esses requisitos, ao mesmo tempo em que levam em conta a contração e expansão térmica, o que pode gerar estresse adicional.
3. Design de capô estendido

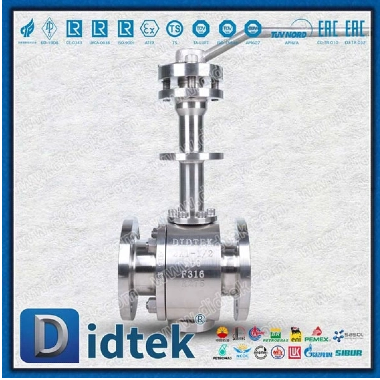

As válvulas criogênicas geralmente apresentam tampas estendidas, que permitem que os componentes da haste e do atuador permaneçam em temperaturas mais altas, longe do fluido extremamente frio. A ASME B16.34 suporta tais adaptações de projeto, desde que a válvula mantenha a integridade estrutural e atenda às classificações de pressão-temperatura.
4. Extremidades flangeadas, rosqueadas e soldadas
A norma define as dimensões, tolerâncias e requisitos de resistência para extremidades de válvulas. Isto garante compatibilidade com sistemas de tubulação e mantém uma vedação confiável sob condições criogênicas. O projeto adequado do flange e da solda também evita vazamentos e falhas mecânicas devido à contração térmica.
Requisitos de teste e inspeção
A ASME B16.34 exige testes e inspeções rigorosos para verificar se as válvulas criogênicas funcionam conforme o esperado. Esses procedimentos incluem:
1. Testes Hidrostáticos e Pneumáticos
As válvulas devem ser testadas quanto à pressão para garantir que possam suportar a pressão operacional máxima sem vazamentos. O teste hidrostático utiliza água ou outro fluido incompressível, enquanto o teste pneumático utiliza ar ou gás em pressões específicas. Esses testes verificam a resistência do corpo, a estanqueidade da sede e a integridade geral da válvula.
2. Teste de baixa temperatura
Para serviço criogênico, as válvulas podem ser submetidas a testes de baixa temperatura para confirmar o desempenho do material, a confiabilidade da vedação e o funcionamento do atuador em temperaturas extremamente baixas. Isto é crítico porque os testes padrão à temperatura ambiente não levam em conta a fragilização criogênica ou a contração do selo.
3. Inspeção Dimensional e Visual
A ASME B16.34 também exige inspeções de precisão dimensional, acabamento superficial e ausência de defeitos como rachaduras, porosidade ou inclusões no material. Isso garante consistência e qualidade na produção de válvulas.
4. Marcação e Documentação
As válvulas devem ser claramente marcadas com a classificação do material, classificação de pressão e informações de fabricação. A documentação adequada garante rastreabilidade e conformidade, o que é fundamental para auditorias de segurança, manutenção e inspeções regulatórias.
Implicações operacionais e de segurança
Ao influenciar o projeto da válvula, a seleção de materiais e os protocolos de teste, a ASME B16.34 garante que as válvulas criogênicas ofereçam alta segurança e desempenho operacional. Alguns dos principais benefícios incluem:
Prevenção de vazamentos : Materiais e sistemas de vedação adequados reduzem o risco de vazamentos, o que é crítico para fluidos criogênicos perigosos.
Confiabilidade Estrutural : A conformidade com a espessura da parede e as classificações de pressão evita falhas mecânicas sob pressão e temperatura extremas.
Segurança em cenários de emergência : O fechamento confiável durante sobrepressão ou mudanças rápidas de fluxo minimiza o risco de acidentes ou danos ao equipamento.
Conformidade Regulatória : Seguir os padrões ASME garante a adesão aos regulamentos do setor, reduzindo o risco legal e operacional.
Aplicações de válvulas criogênicas em conformidade com ASME B16.34
As válvulas criogênicas projetadas de acordo com ASME B16.34 são utilizadas em uma ampla gama de indústrias:
Terminais de Gás Natural Liquefeito (GNL) : Controle do fluxo e armazenamento de GNL sob condições de alta pressão e baixa temperatura.
Aplicações Médicas e Laboratoriais : Manuseio de nitrogênio líquido para criopreservação e pesquisa.
Indústria Química e Petroquímica : Transporte e processamento de produtos químicos de baixa temperatura com segurança.
Indústria de Alimentos e Bebidas : Uso de LN2 para congelamento rápido ou preservação de produtos perecíveis.
Aplicações aeroespaciais e de gás industrial : Garantindo operação confiável de sistemas de oxigênio líquido, nitrogênio ou argônio sob condições extremas.
Melhores Práticas para Conformidade e Seleção
Ao selecionar válvulas criogênicas para nitrogênio líquido ou outros fluidos criogênicos, a adesão à ASME B16.34 deve orientar as decisões. As melhores práticas incluem:
Verifique as certificações dos materiais : Certifique-se de que os materiais do corpo, dos acabamentos e da vedação atendam aos requisitos ASME para serviço criogênico.
Verifique as classificações de pressão e temperatura : Selecione válvulas que mantenham a integridade tanto na pressão operacional esperada quanto na temperatura criogênica.
Inspecione os registros de teste : Confirme se as válvulas foram submetidas a testes hidrostáticos, pneumáticos e de baixa temperatura de acordo com os padrões ASME.
Escolha designs de castelo estendido quando necessário : Para temperaturas extremamente baixas, certifique-se de que as hastes e os atuadores permaneçam fora da zona fria para evitar danos por congelamento.
Considere as necessidades de automação : Se estiver integrando com atuadores pneumáticos ou elétricos, certifique-se de que o torque e a velocidade operacional sejam compatíveis com a operação em baixa temperatura.
Seguir essas práticas garante que as válvulas criogênicas funcionem de maneira confiável, mantenham a segurança e reduzam o risco operacional.
Conclusão
Os padrões ASME B16.34 desempenham um papel crítico no projeto e fabricação de válvulas criogênicas. Ao especificar requisitos para materiais, construção, classificações de pressão-temperatura e testes, a norma garante que as válvulas possam lidar com fluidos de temperatura extremamente baixa, como nitrogênio líquido, de forma segura e confiável.
Projetistas e engenheiros confiam na ASME B16.34 para orientar a seleção de materiais, projeto estrutural, soluções de vedação e protocolos de teste. A conformidade com a norma não só garante eficiência operacional e segurança, mas também apoia a conformidade regulatória e reduz o risco de falhas catastróficas.
Para indústrias que dependem de fluidos criogênicos – desde ambientes médicos e laboratoriais até terminais de GNL e plantas de processamento químico – as válvulas em conformidade com ASME B16.34 proporcionam tranquilidade, desempenho e confiabilidade a longo prazo. Ao integrar esses padrões nas estratégias de seleção e manutenção de válvulas, os operadores podem otimizar a segurança e a eficiência operacional em ambientes criogênicos desafiadores.
