Introdução
Imagine controlar um fluxo de gás de alta pressão com precisão e segurança. Esse é o papel das válvulas de esfera de GNL . Estas válvulas especializadas garantem a gestão segura do gás natural liquefeito (GNL) em diversos sistemas. Neste post, você aprenderá como essas válvulas mantêm a segurança, suas características críticas e sua importância nas operações de GNL.
Compreendendo as válvulas de esfera de GNL
Definição e Funcionalidade
As válvulas de esfera de GNL são válvulas especializadas projetadas para controlar o fluxo de gás natural liquefeito (GNL) através de tubulações e sistemas. Eles operam girando uma bola esférica com um orifício no centro, que se alinha com a tubulação para permitir o fluxo ou gira perpendicularmente para bloqueá-la. Este mecanismo simples, porém eficaz, proporciona operação rápida, tornando-o ideal para aplicações que exigem desligamento rápido ou controle de fluxo preciso.
A principal função das válvulas de esfera de GNL é servir como um gatekeeper confiável em ambientes de alta pressão e baixa temperatura. Eles permitem que os operadores iniciem, parem ou regulem o fluxo de GNL de forma eficiente, garantindo a segurança e a integridade do sistema durante várias fases operacionais, incluindo liquefação, armazenamento, transporte e regaseificação.
Tipos de válvulas de esfera usadas em sistemas de GNL
Nas aplicações de GNL, são utilizados vários tipos de válvulas de esfera, cada uma adequada para necessidades operacionais específicas:
Válvulas Esfera Flutuantes : São as mais comuns em sistemas de GNL. Eles apresentam uma esfera flutuante que se move levemente sob pressão, garantindo uma vedação hermética contra as sedes. Eles são adequados para aplicações de pressão baixa a moderada e são fáceis de operar.
Válvulas esfera montadas em munhão : Projetadas para ambientes de alta pressão, essas válvulas possuem uma esfera apoiada que permanece estacionária sob pressão. Eles proporcionam maior estabilidade e são ideais para tubulações de grande diâmetro ou sistemas de alta pressão.
Válvulas de esfera criogênicas : Construídas especificamente para temperaturas extremamente baixas, essas válvulas usam materiais como aço inoxidável ou ligas especiais para evitar fragilidade. Eles geralmente apresentam capôs estendidos e assentos especializados para lidar com condições criogênicas com segurança.
| Tipo de válvula | Descrição | Melhor para |
| Válvulas de esfera flutuantes | Comum em sistemas de GNL, apresentando uma esfera flutuante que se move ligeiramente sob pressão para uma vedação hermética. | Aplicações de pressão baixa a moderada |
| Válvulas de esfera montadas em munhão | Apresenta uma bola apoiada que permanece estacionária sob pressão, proporcionando maior estabilidade. | Ambientes de alta pressão, tubulações de grande diâmetro |
| Válvulas de esfera criogênicas | Projetado para temperaturas extremamente baixas com ligas especiais e tampas estendidas para evitar fragilidade. | Manuseio de GNL em temperaturas criogênicas |
Principais componentes das válvulas de esfera de GNL
Compreender as principais partes das válvulas de esfera de GNL ajuda a compreender como elas garantem segurança e desempenho:
Esfera : Componente esférico com furo central, responsável por abrir ou fechar o fluxo.
Assentos : Superfícies de vedação feitas de materiais macios ou metálicos, garantindo vedação estanque e evitando vazamentos.
Haste : Conecta a esfera ao atuador ou manopla, transmitindo torque para girar a esfera.
Corpo : A estrutura principal que abriga os componentes internos, normalmente feitos de aço inoxidável ou aço forjado para maior resistência e resistência à corrosão.
Atuador : Dispositivo mecânico ou automatizado que controla o funcionamento da válvula, possibilitando movimentos rápidos e precisos.
Elementos de vedação : Vedações adicionais, como gaxetas ou gaxetas, evitam vazamentos ao longo da haste e nos pontos de conexão.
Como esses componentes contribuem para a segurança
Cada componente desempenha um papel vital na manutenção dos padrões de segurança:
O design da esfera garante uma vedação hermética, reduzindo o risco de vazamentos de GNL.
Assentos feitos de materiais duráveis resistem a temperaturas criogênicas e alta pressão, evitando falhas.
A haste e os elementos de vedação são projetados para resistir à contração térmica, evitando vazamentos durante flutuações de temperatura.
Os atuadores podem ser integrados a sistemas de segurança para desligamentos rápidos em emergências.
A construção robusta da carroceria resiste a pressões extremas e ambientes corrosivos, prolongando a vida útil.
Juntos, esses componentes formam um sistema resiliente que evita vazamentos, resiste a condições adversas e permite resposta rápida durante emergências. O projeto adequado, a seleção de materiais e a manutenção de cada peça são cruciais para a segurança e confiabilidade gerais das operações de GNL.
Mecanismos de segurança em válvulas esfera de GNL
Capacidade de desligamento rápido
Uma das características de segurança mais vitais das válvulas de esfera de GNL é a sua capacidade de fechamento rápido. Em situações de emergência – como um aumento repentino de pressão ou vazamento – essas válvulas podem fechar rapidamente, geralmente em um quarto de volta. Esta resposta rápida minimiza o risco de fugas de GNL, que podem provocar incêndios ou explosões. Devido ao seu design simples, os operadores podem fechar a válvula manual ou automaticamente quase instantaneamente, proporcionando uma linha essencial de defesa contra eventos perigosos.
Este desligamento rápido é especialmente crucial em ambientes de alta pressão, onde mesmo um pequeno atraso pode resultar em grandes problemas de segurança. Por exemplo, durante uma ruptura de oleoduto ou falha de equipamento, a capacidade de isolar rapidamente o fluxo evita a propagação de GNL e reduz danos potenciais. Muitos sistemas modernos de GNL incorporam controles automatizados que acionam o fechamento imediato da válvula após a detecção de condições anormais, aumentando ainda mais a segurança.
Mecanismo de vedação confiável
O mecanismo de vedação das válvulas esfera de GNL é fundamental para garantir a segurança. Quando a válvula é fechada, a esfera esférica pressiona firmemente contra sedes feitas de materiais macios ou metálicos, criando uma vedação estanque a bolhas. Isto evita que qualquer GNL escape, mesmo sob pressão extrema ou baixas temperaturas. O design dessas vedações acomoda contração e expansão térmica, mantendo a integridade ao longo do tempo.
A vedação de alta qualidade é essencial porque os vazamentos de GNL são perigosos. O gás natural liquefeito é altamente inflamável e mesmo pequenos vazamentos podem representar sérios riscos à segurança. Tecnologias avançadas de vedação, como sedes metal-metal ou híbridas, são usadas para resistir ao ambiente criogênico e às condições de alta pressão típicas das operações de GNL. A manutenção e os testes regulares ajudam a garantir que essas vedações permaneçam eficazes, protegendo ainda mais o sistema.
Recursos de segurança contra incêndio
A segurança contra incêndios é uma prioridade máxima nos sistemas de GNL. As válvulas são equipadas com recursos à prova de fogo que lhes permitem manter suas capacidades de vedação mesmo se expostas a calor intenso ou chamas. Muitas válvulas de esfera de GNL são projetadas com padrões de segurança contra incêndio, como API 607 e ISO 10497, que testam sua capacidade de resistir ao fogo sem vazamentos.
Esses recursos incluem materiais de sede resistentes ao fogo, revestimentos à prova de fogo e designs de haste especializados. Algumas válvulas incorporam vedações de corpo duplo ou embalagens à prova de fogo para evitar vazamentos durante um incêndio. Além disso, o uso de hastes à prova de explosão ajuda a evitar a ejeção acidental da haste sob condições extremas, mantendo a integridade da válvula.
Os recursos de segurança contra incêndio são frequentemente complementados por sistemas de desligamento de emergência que fecham automaticamente as válvulas se um incêndio ou outro evento crítico for detectado. Esta combinação de resposta rápida e design resistente ao fogo aumenta significativamente a segurança geral nas instalações de GNL.
Resistência a alta pressão e temperatura

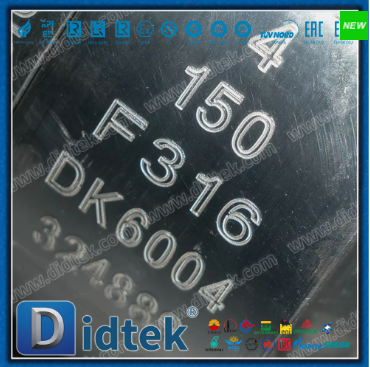

Materiais usados em válvulas de esfera de GNL de alta pressão
Para garantir a segurança e o desempenho sob condições extremas, a escolha dos materiais nas válvulas esfera de GNL de alta pressão é crítica. O aço forjado, especialmente tipos como o aço inoxidável 316L (CF3M) e o aço inoxidável 316 (CF8M), estão entre as opções mais comuns. Esses materiais oferecem excelente resistência, tenacidade e resistência à corrosão, tornando-os adequados para lidar com altas pressões e temperaturas criogênicas.
Em alguns casos, ligas especiais como Monel 400 ou Inconel são utilizadas para ambientes ainda mais exigentes, como offshore ou processamento químico. Esses materiais resistem à corrosão causada por água salgada, produtos químicos e outras substâncias agressivas, mantendo a integridade por longos períodos.
| Propriedades | do material | usadas em válvulas de esfera de GNL |
| Aço Inoxidável 316L | Excelente resistência à corrosão, resistência e tenacidade. | Usado em sistemas de GNL de alta pressão pela sua durabilidade em condições extremas. |
| Monel 400 | Resistência superior à corrosão, especialmente em água do mar. | Usado para ambientes expostos a água salgada e produtos químicos agressivos. |
| Inconel | Resistência a altas temperaturas e resistência mecânica. | Ideal para aplicações offshore ou de processamento químico. |
Considerações de projeto para condições extremas
Projetar válvulas para ambientes de alta pressão e baixa temperatura envolve vários fatores principais:
Espessura e Reforço da Parede: Os componentes são construídos com maior espessura para suportar pressão e evitar deformação.
Tecnologia de vedação: Assentos feitos de metal, materiais compósitos ou híbridos mantêm vedações herméticas apesar da contração térmica.
Construção da carroceria: Corpos robustos e forjados eliminam pontos fracos e reduzem o risco de falhas.
Castelo Estendido: Este design mantém as vedações da haste em temperatura ambiente, evitando congelamento ou fragilidade.
Orifícios de alívio: Pequenas cavidades ou orifícios de alívio na cavidade da esfera liberam gases presos, evitando o acúmulo de pressão devido à contração térmica.
Essas considerações ajudam a manter a segurança e a confiabilidade operacionais, mesmo durante picos repentinos de pressão ou flutuações de temperatura.
Anticorrosão e durabilidade
Importância das propriedades anticorrosivas
Nos sistemas de GNL, a corrosão pode causar sérios riscos de segurança e tempos de inatividade dispendiosos. As válvulas de esfera de GNL enfrentam ambientes adversos – frio extremo, umidade e, às vezes, ar salgado, especialmente offshore. A corrosão enfraquece os corpos das válvulas e as peças internas, causando vazamentos ou falhas. É por isso que as propriedades anticorrosivas são cruciais. Eles ajudam as válvulas a manter a resistência e a integridade da vedação ao longo do tempo, evitando vazamentos perigosos e garantindo uma operação segura.
A corrosão pode ocorrer em superfícies de válvulas expostas a GNL, ar ambiente ou contaminantes. Mesmo pequenos buracos ou fissuras causadas pela corrosão podem crescer sob pressão, causando fugas. Válvulas com baixa resistência à corrosão geralmente requerem manutenção ou substituição mais frequente, aumentando os custos operacionais. As válvulas esfera de GNL de alta qualidade utilizam materiais e revestimentos projetados para resistir à corrosão, prolongando a vida útil e aumentando a segurança.
Materiais e revestimentos para longevidade
Para combater a corrosão, as válvulas de esfera de GNL são feitas de materiais especialmente selecionados. Aços inoxidáveis como 316L (CF3M) e 316 (CF8M) são comuns devido à sua excelente resistência à ferrugem e corrosão. Em ambientes mais agressivos, ligas como Monel 400 ou Inconel oferecem proteção superior contra corrosão contra água salgada e produtos químicos.
Além dos materiais básicos, os revestimentos protetores desempenham um papel fundamental. Esses revestimentos formam uma barreira contra umidade e agentes corrosivos. Os revestimentos típicos incluem:
Revestimentos epóxi: Fornecem forte resistência química e protegem contra abrasão.
Niquelagem: Aumenta a dureza superficial e a resistência à corrosão.
Tratamentos de passivação: Melhoram a camada de óxido natural do aço inoxidável, evitando a ferrugem.
Os fabricantes de válvulas também usam tratamentos de superfície avançados, como eletropolimento, para suavizar superfícies metálicas, reduzindo locais de corrosão e melhorando a limpeza.
Práticas de manutenção para vida útil prolongada
Mesmo os melhores materiais e revestimentos precisam de cuidados adequados para durar. A manutenção regular é essencial para detectar e tratar os primeiros sinais de corrosão ou desgaste. As práticas de manutenção típicas incluem:
Inspeções visuais: Verifique se há ferrugem, descoloração ou danos na superfície.
Limpeza: Remova depósitos ou contaminantes que podem acelerar a corrosão.
Lubrificação: Aplique lubrificantes recomendados nas peças móveis para reduzir o atrito e o desgaste.
Substituição da vedação: Troque as sedes das válvulas e os materiais de vedação antes que eles se degradem.
Teste de pressão e vazamento: Certifique-se de que a integridade da válvula permaneça intacta ao longo do tempo.
A manutenção programada ajuda a identificar a corrosão antes que ela cause vazamentos ou falhas. Também prolonga a vida útil da válvula, reduzindo a frequência e os custos de substituição. Em ambientes agressivos, os intervalos de manutenção podem ser mais curtos para garantir a segurança.
Aplicações de válvulas de esfera de GNL
Liquefação e armazenamento de GNL
As válvulas de esfera de GNL desempenham um papel crucial em plantas de liquefação e instalações de armazenamento. Durante a liquefação, o gás natural é resfriado a cerca de -162°C, transformando-o em líquido. As válvulas devem operar de forma confiável nessas temperaturas criogênicas, garantindo um controle de fluxo seguro e preciso. As válvulas de esfera criogênicas isolam seções para manutenção ou emergências, evitando vazamentos que podem causar riscos à segurança.
Nos tanques de armazenamento, essas válvulas mantêm um fechamento hermético para manter o GNL contido com segurança. Seu design suporta contração e expansão térmica sem perder a integridade da vedação. As tampas estendidas mantêm as vedações longe do frio extremo, reduzindo o desgaste e evitando vazamentos. O isolamento confiável nos pontos de armazenamento ajuda a controlar a pressão e evita a liberação acidental de GNL.
Sistemas de gasodutos naturais
As válvulas de esfera são essenciais para gasodutos de gás natural, especialmente aqueles que transportam GNL ou gás regaseificado. Eles permitem que os operadores interrompam rapidamente o fluxo durante manutenção, emergências ou ajustes do sistema. Válvulas montadas em munhão de alta pressão proporcionam estabilidade e vedação hermética em tubulações de grande diâmetro.
Estas válvulas suportam altas pressões e oscilações de temperatura comuns em tubulações. Sua operação rápida de um quarto de volta permite uma resposta rápida para evitar vazamentos ou rupturas. Projetos à prova de fogo e explosão garantem que as válvulas mantenham a integridade sob condições extremas, como incêndios ou picos de pressão. Essa confiabilidade ajuda a manter os dutos seguros e operacionais.
Exploração Offshore e Onshore
Nas instalações de exploração, as válvulas de esfera controlam o fluxo de GNL e outros gases sob condições adversas. As plataformas offshore enfrentam desafios como corrosão da água salgada, condições climáticas extremas e altas pressões. Válvulas esfera feitas de ligas resistentes à corrosão e revestidas com camadas protetoras oferecem durabilidade nesses ambientes.
Os locais de exploração em terra também exigem válvulas que resistam à sujeira, umidade e mudanças de temperatura. A vedação confiável evita vazamentos de gases inflamáveis, protegendo trabalhadores e equipamentos. Atuadores automatizados integrados com válvulas esféricas permitem operação remota e desligamento rápido durante emergências, aumentando a segurança.
Essas válvulas são essenciais no gerenciamento de fluxos de gás de alta pressão durante as fases de perfuração, processamento e transporte. A sua construção robusta e características de segurança tornam-nos indispensáveis em projetos de GNL offshore e onshore.
Inovações na tecnologia de válvulas esféricas de GNL
Avanços tecnológicos recentes
A tecnologia de válvulas de esfera de GNL teve um progresso significativo nos últimos anos. Os fabricantes agora desenvolvem válvulas com recursos aprimorados de segurança, confiabilidade e automação. Um grande avanço é a criação de válvulas esfera flutuantes bidirecionais. Estas válvulas proporcionam uma vedação estanque em ambas as direções do fluxo, reduzindo o risco de vazamentos durante a operação. Esta inovação melhora a segurança, especialmente em aplicações críticas de GNL, onde a prevenção da fuga de gás é fundamental.
Outro avanço envolve tecnologias de assentos híbridos. Combinando materiais de vedação metálicos e macios, essas sedes oferecem desempenho de vedação superior sob temperaturas criogênicas extremas e altas pressões. Eles também prolongam a vida útil, resistindo ao desgaste e à contração térmica. Além disso, a integração de sensores e atuadores inteligentes revolucionou a forma como as válvulas de GNL operam. Esses sistemas inteligentes monitoram as condições das válvulas em tempo real, permitindo manutenção preditiva e resposta rápida a possíveis problemas.
Integração de Atuador Inteligente
Atuadores inteligentes agora são comumente integrados em válvulas de esfera de GNL. Esses dispositivos permitem operação remota, controle preciso e desligamento automático durante emergências. Eles se conectam aos sistemas de controle da planta, fornecendo dados em tempo real sobre o status da válvula, temperatura, pressão e possíveis falhas. Esta integração aumenta a segurança ao permitir respostas rápidas a condições anormais, como fugas ou falhas do sistema.
Além disso, os atuadores inteligentes facilitam a automação nas instalações de GNL. As válvulas automatizadas podem abrir ou fechar com base nas demandas do sistema, reduzindo erros humanos e aumentando a eficiência operacional. Por exemplo, no transporte de GNL, as válvulas automatizadas gerem os processos de carga e descarga de forma segura e eficiente, minimizando o risco de acidentes.
Impacto na segurança e eficiência
Esses avanços tecnológicos aumentam significativamente a segurança e a eficiência operacional. A vedação bidirecional reduz o potencial de vazamento, protegendo o pessoal e o meio ambiente. Os assentos híbridos mantêm a integridade por períodos mais longos, diminuindo as necessidades de manutenção. Sensores e atuadores inteligentes permitem monitoramento contínuo, detecção precoce de falhas e intervenções oportunas, evitando falhas dispendiosas e tempo de inatividade.
A automação acelera os tempos de resposta durante emergências. Em vez de intervenção manual, as válvulas podem fechar instantaneamente ao receber sinais dos sistemas de segurança. Essa capacidade de desligamento rápido é crucial para ambientes criogênicos de alta pressão, onde até mesmo os segundos são importantes. No geral, as inovações na tecnologia de válvulas de esfera de GNL ajudam as instalações a operar de forma mais segura, confiável e econômica.
Conclusão
As válvulas de esfera de GNL garantem segurança máxima por meio de fechamento rápido, vedações confiáveis e designs resistentes ao fogo. Eles desempenham um papel crucial na prevenção de vazamentos e na garantia da integridade operacional em ambientes de alta pressão. As tendências futuras incluem atuadores inteligentes e assentos híbridos, aumentando a segurança e a eficiência. A Didtek oferece válvulas de esfera inovadoras para GNL que oferecem recursos de segurança e durabilidade excepcionais, atendendo aos padrões da indústria e às necessidades do cliente. Sua tecnologia avançada garante desempenho confiável em aplicações exigentes de GNL, agregando valor significativo aos operadores e instalações.
Perguntas frequentes
P: O que é uma válvula esférica de GNL?
R: Uma válvula esfera de GNL é uma válvula especializada usada para controlar o fluxo de gás natural liquefeito através de tubulações, garantindo segurança e operação eficiente.
P: Como as válvulas esfera de GNL garantem a segurança em ambientes de alta pressão?
R: As válvulas esfera de GNL garantem segurança com recursos de fechamento rápido, mecanismos de vedação confiáveis e recursos à prova de fogo, evitando vazamentos e mantendo a integridade sob alta pressão.
P: Por que as válvulas de esfera criogênicas são importantes nos sistemas de GNL?
R: As válvulas de esfera criogênicas são cruciais para lidar com temperaturas extremamente baixas, usando materiais como aço inoxidável para evitar fragilidade e garantir o controle seguro do fluxo de GNL.
